CPC MR15WL型直线滑动导轨滑块结构

　　在自动化生产线的工位移载机构、数控机床的进给轴传动系统、精密检测设备的位移滑台、电子制造行业的贴片设备位移平台中，这类微型宽幅直线滑动导轨滑块是承担高精度直线导向、承载作业载荷的核心部件。区别于普通窄幅同规格导轨滑块，MR15WL的宽幅滑块本体设计，能够在不增加导轨安装宽度的前提下，提升滑块的抗倾覆力矩承载能力，尤其适合单导轨悬臂安装的工况场景，比如小型点胶设备的Z轴升降导向、视觉检测设备的镜头微调滑台，这类场景下安装空间受限，无法布置双导轨平衡倾覆载荷，宽幅滑块的结构优势就能够充分体现，避免滑块在偏载工况下出现卡滞、爬行、导轨滚道异常磨损的问题。

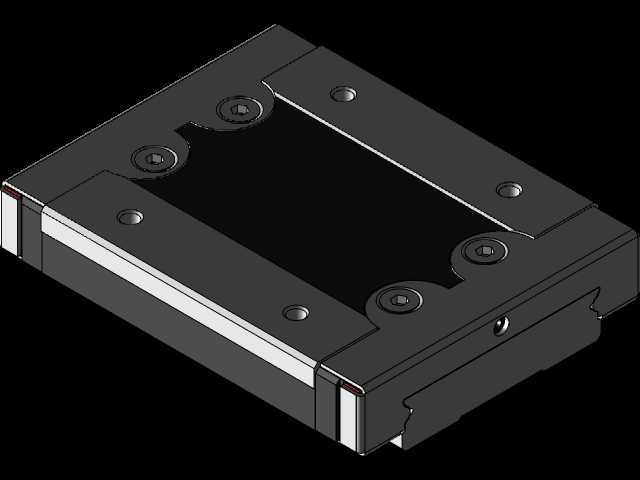

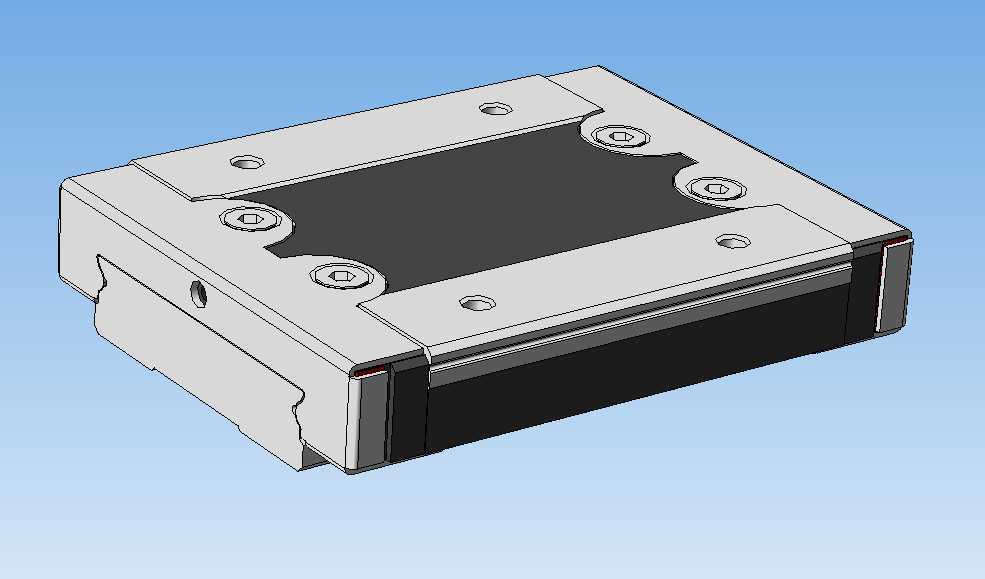

　　从结构设计逻辑来看，这款滑块采用四方型密封本体结构，金属本体经过精密铣削加工，滚道部分与导轨的弧形滚道完全匹配，内部的滚动体循环回路设计经过优化，滚动体在回流过程中不会出现卡滞点，能够保证滑块在导轨上运行时的平顺性，低速运行时无明显爬行现象，高速运行时振动量控制在极小范围内。滑块两端的端盖部分集成了密封刮屑结构，能够在滑块往复运行过程中，刮除导轨表面附着的切屑、粉尘、切削液残留，避免杂质进入滑块内部的滚道与滚动体接触面，造成滚道点蚀、滚动体磨损，延长导轨副的整体使用寿命。滑块顶部的安装螺纹孔采用等间距对称布置，能够适配不同规格的负载安装板，安装时不需要额外加工转接板，直接通过内六角螺栓就可以将负载与滑块刚性连接，安装孔的位置精度经过严格管控，孔位同轴度、端面平面度都满足精密装配的要求，避免安装时出现附加应力，影响滑块的运行精度。

　　从安装边界尺寸来看，这款滑块适配15mm宽度的标准直线导轨，滑块本体的宽度比普通MR15滑块更宽，安装孔的跨距更大，在选型计算时，需要重点核算安装面的平面度要求，导轨安装基准面的直线度需要控制在每米0.02mm以内，滑块安装面与导轨基准面的平行度需要控制在0.01mm以内，避免安装过定位导致滑块运行阻力增大。滑块的总高度、安装孔的深度都经过标准化设计，能够直接替换同规格的其他品牌宽幅滑块，不需要修改设备的安装结构，降低设备改造成本。在实际装配过程中，需要注意滑块与导轨的配合公差，装配前需要清理安装面的毛刺、磕碰伤，涂抹少量润滑脂在导轨滚道表面，装配时不要将滑块从导轨上强行滑出，避免滚动体脱落，影响滑块的预紧精度与运行寿命。

　　在实际工况应用中，这款导轨滑块能够承受径向载荷、反径向载荷以及一定的横向力矩，预紧等级可以根据设备的精度需求进行选配，轻预紧等级适合低载荷、高速运行的场景，比如3C电子行业的移载机构；中预紧等级适合中等载荷、有一定刚度要求的场景，比如小型铣床的进给轴；重预紧等级适合高载荷、高刚度要求的场景，比如精密磨床的进给导向。不同预紧等级的滑块在运行阻力、承载能力、刚度表现上有明显差异，选型时需要结合设备的实际负载、运行速度、精度要求综合判断，避免预紧力过大导致运行阻力升高、温升过快，或者预紧力过小导致刚度不足、定位精度超差。

　　从日常维护的角度来看，这款滑块的注油嘴设置在端盖的侧面，能够通过自动注油系统或者手动注油枪定期补充润滑脂，润滑周期根据设备的运行频率、环境洁净度调整，一般无尘车间内的自动化设备每运行1000公里补充一次润滑脂，有切削液、粉尘的加工场景需要缩短润滑周期，每运行300公里补充一次润滑脂，同时定期检查端盖密封件的磨损情况，如果密封件出现破损、老化，需要及时更换，避免杂质进入滑块内部造成不可逆的损坏。在设备长期停机时，需要在导轨与滑块表面涂抹防锈油，避免导轨表面生锈，影响后续运行的平顺性与精度。
