输送机用可调节传感器安装机架结构

　　在自动化输送线的现场调试与长期运维场景中，传感器的安装定位精度直接决定了工件检测、到位触发、节拍匹配的可靠性，这款可调式传感器安装机架正是针对输送线现场复杂的安装需求设计的专用支撑结构。不同于固定式焊接支架，该机架采用多轴可调的十字夹座连接结构，核心支撑部分包含垂直安装立柱与水平延伸横杆，所有杆件均采用标准圆截面光轴加工，表面做防锈硬质处理，兼顾结构强度与调节顺滑度，夹座采用高强度工程塑料内嵌金属锁紧嵌件的结构，既避免金属夹座长期锁紧产生的杆件压痕损伤，又能保证锁紧后无滑移，满足输送线长期运行的抗振动需求。

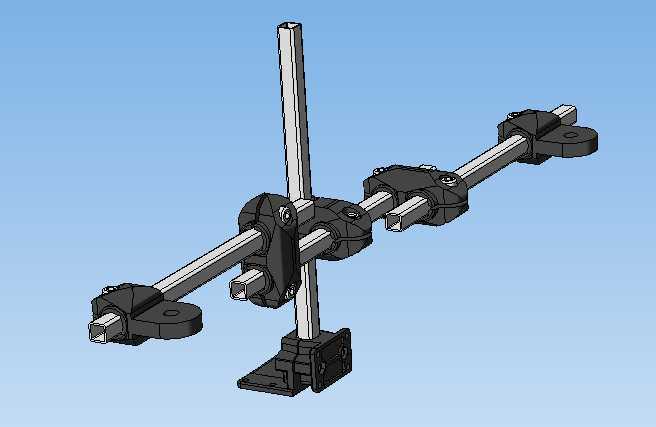

　　从实际应用场景来看，这类机架主要适配皮带输送机、滚筒输送机、链板输送机等各类连续输送设备，可安装光电传感器、接近开关、视觉检测探头等多种检测元件，解决输送线不同工位上传感器安装位置不统一、后期调试需反复调整的痛点。在设计思路上，这款机架优先考虑了现场安装的适配性：底部安装座采用带多组安装孔的板式结构，可直接固定在输送机的侧梁、型材架体或者设备台面上，不需要额外加工过渡连接板，安装孔采用长圆孔设计，允许底座固定时存在一定的位置偏差，降低现场安装的对位难度。垂直立柱与水平横杆的连接采用十字交叉锁紧结构，松开锁紧旋钮后，立柱可沿垂直方向上下滑动调整高度，水平横杆可沿轴向左右伸缩调整伸出长度，同时夹座自身可绕杆件轴线360度旋转，配合端部的传感器安装座的旋转调节功能，可实现空间内X/Y/Z三个方向的位置调整以及检测角度的无级调节，不管是需要对射式传感器的同轴对位，还是漫反射传感器的检测距离微调，都不需要拆卸支架重新打孔，仅通过松开锁紧件调整位置后再锁紧即可完成调试，大幅缩短现场调试的周期。

　　从安装边界与尺寸适配来看，该机架的垂直立柱有效调节行程覆盖常规输送线的检测高度需求，从输送面上方100mm到500mm的区间均可稳定固定，水平横杆单侧有效伸出长度可达300mm，可避开输送线侧方的护板、线槽等干涉结构，将传感器探头精准延伸至检测工位的正上方或者侧方。端部的传感器安装座预留了标准的传感器安装螺纹孔，可适配M12、M18等常用规格的圆柱型传感器，同时安装座自带走线槽结构，可将传感器的线缆沿横杆、立柱规整排布，避免线缆垂落被输送工件剐蹭造成的损坏。在结构强度设计上，所有夹座的锁紧力经过校核，在输送线常规的振动工况下，锁紧后的杆件滑移量控制在0.1mm以内，不会因为长期运行产生位置偏移导致检测失效，同时杆件与夹座的配合间隙做了严格控制，调节时无卡顿、无旷量，单人即可完成所有位置调整操作，不需要额外的辅助工具。

　　在实际产线应用中，这类可调机架相比传统的自制角铁焊接支架，优势十分明显：传统支架一旦焊接完成，位置就无法调整，当输送线更换产品规格、调整输送节拍或者更换传感器类型时，往往需要切割原有支架重新焊接固定，不仅耗时耗力，还会在设备上留下焊痕与安装孔，影响设备外观与后续改造；而这款可调机架可以反复调整位置，适配不同的检测需求，甚至可以在产线改造时直接拆卸后重复利用，降低产线迭代的配件成本。同时，该机架的所有零部件均采用模块化设计，夹座、杆件、安装座均可单独更换，当某一部件出现损坏时，不需要整体更换支架，仅需替换对应损坏件即可，大幅降低运维成本。在设计细节上，所有锁紧旋钮都采用大尺寸防滑结构，操作人员戴劳保手套也可轻松完成锁紧与松开操作，夹座的边角都做了圆角钝化处理，避免安装调试过程中划伤操作人员，外露的金属部件都做了镀锌或者喷塑处理，可适应车间内多尘、有少量油污的工作环境，长期使用不会出现锈蚀、卡滞的问题。
