输送机配套可调式铝型材支撑腿结构

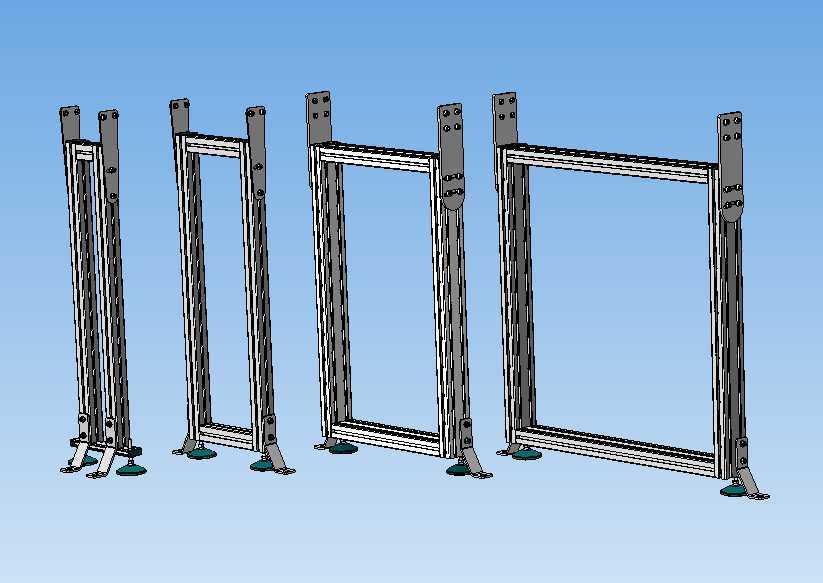

　　在轻工包装、电子组装、食品分拣等大量使用带式、辊筒式输送机的生产场景中，支撑腿作为输送机机架的核心承载部件，直接决定了线体的安装水平度、运行稳定性与长期负载下的结构可靠性，这款铝型材支撑腿正是针对这类场景开发的标准化支撑构件。不同于传统焊接钢质机架支撑腿需要现场裁切、焊接、打磨、喷漆的繁琐工序，该系列支撑腿全部采用工业铝型材搭配标准连接件组装而成，所有安装孔位均在型材加工阶段预做处理，现场仅需使用标准内六角扳手即可完成组装，无需焊接设备与表面处理工序，能大幅缩短线体搭建的现场施工周期，也方便后期线体改造时的构件拆解复用。从结构设计逻辑来看，该支撑腿采用双立柱铝型材搭配上下连接横梁的框架式结构，相比单立柱支撑拥有更高的抗扭刚度，

　　能够承受输送机运行时皮带跳动、物料偏载带来的侧向力矩，避免长期运行后出现立柱倾斜、线体跑偏的问题。支撑腿上部预留了多组间距统一的安装孔位，可适配不同宽度规格的输送机侧梁安装，不管是皮带输送机的铝型材侧梁，还是辊筒输送机的方钢侧梁，都能通过配套的T型螺栓、角件完成固定，无需额外打孔加工。底部配置的可调脚杯采用尼龙底座加镀锌调节螺杆的结构，调节行程覆盖常规车间地面的平整度误差范围，安装时无需对地面做高精度找平处理，通过旋转调节螺杆即可快速将整段输送机调整至水平状态，脚杯底部的防滑尼龙垫还能增大与地面的摩擦力，避免设备启动、急停时支撑腿出现滑移。从安装边界来看，该系列支撑腿覆盖了常规轻型输送机的常用高度区间，

　　不同高度规格的支撑腿采用相同的上部安装孔位与底部连接尺寸，同一条输送线中如果存在不同高度需求，比如爬坡段与水平段的过渡位置，可直接选用对应高度的支撑腿，无需重新设计连接结构。在实际选型应用中，这类铝型材支撑腿尤其适合负载在每米五十公斤以内的轻型输送线，比如电子厂的PCB板输送线、电商仓库的快递分拣线、食品厂的包装物料输送线，相比焊接钢质支腿，铝型材本身的阳极氧化表面无需额外做防锈处理，在洁净车间、有轻度腐蚀的生产环境中也能长期使用，不会出现漆面脱落、生锈掉渣污染生产环境的问题。设计过程中特意规避了铝型材框架常见的连接刚度不足问题，上下横梁与立柱的连接位置均采用内置角槽连接件搭配高强度螺栓锁紧，而非普通的外置塑料角码，

　　连接节点的抗剪切能力提升数倍，即使在输送机频繁启停的冲击负载下，也不会出现节点松动、框架晃荡的问题。支撑腿侧面还预留了标准的铝型材槽位，后期如果需要在输送机侧面安装光电传感器支架、线槽、导料板等附件，可直接利用型材槽位安装T型螺母固定，无需在支撑腿上钻孔焊接，大幅降低后期线体功能扩展的改造成本。在三维建模过程中，所有铝型材的截面尺寸、槽口规格、安装孔位的中心距都严格遵循工业铝型材的通用标准，连接件、脚杯等标准件均按实物尺寸1:1建模还原，导入装配环境后可直接与不同规格的输送机主体完成虚拟装配，提前验证安装干涉问题，避免现场安装时出现孔位不对、构件冲突的情况。
