医疗床带刹车双轮定向支撑脚轮结构

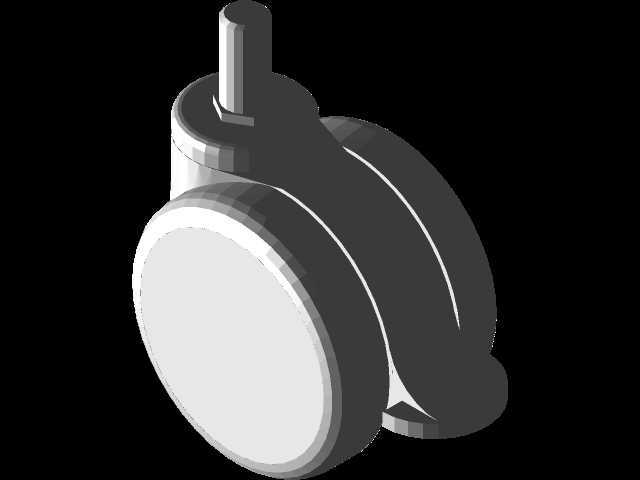

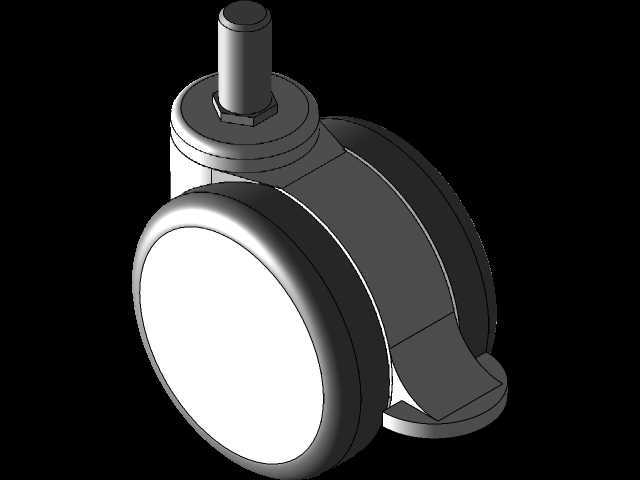

　　这款脚轮主要适配医院普通病床、转运平车、护理床等需要固定停靠的医疗移动设备，在病房日常停靠、患者转运临时驻停、护理操作固定设备位置等场景下使用，区别于普通万向脚轮，这款定向结构的脚轮在设备直线推行时能保持更好的行进稳定性，不会出现随意偏摆导致的推行偏移问题，搭配侧边的刹车结构，踩下后即可同时锁定轮体转动，避免床体在护理操作、患者上下床时出现意外滑移。从结构设计来看，整体采用插杆式安装结构，顶部的圆柱插杆可直接插入医疗床床腿的预设安装孔内，插杆根部带六角限位台阶，安装后可限制脚轮绕插杆轴线转动，实现定向行进的功能，插杆直径、伸出长度都匹配常规医疗床的安装孔尺寸，安装时不需要额外加工转接件，直接插入后配合卡簧或者顶丝即可完成固定，

　　安装边界适配市面上多数常规规格的医疗床腿型材，不会出现干涉问题。轮体部分采用双轮并排设计，相比单轮结构，双轮的接地面积更大，单位面积接地压力更小，推行时遇到病房地面的细小缝隙、地毯边缘、地砖接缝时，颠簸感更弱，同时双轮结构的承重能力更强，单轮即可满足常规医疗床满负载（含床体、患者、配套护理设备）的承重需求，轮面采用软质包胶材质，在PVC地坪、环氧地坪、瓷砖地面上推行时不会产生明显噪音，也不会刮伤地面涂层，符合医疗场所静音、低干扰的使用要求。刹车组件采用拨片式结构，设置在轮体侧下方，踩下拨片后，刹车块会同时抵紧两个轮体的内侧面，依靠摩擦力锁止轮体转动，拨片的踩踏高度经过优化，护理人员用脚尖即可轻松操作，不需要大幅度抬脚，

　　解锁时用脚面向上抬起拨片即可解除锁止，操作力度适中，不会出现踩不动或者锁止后容易松脱的问题。轮体的支架部分采用硬质工程塑料搭配金属嵌件的结构，插杆位置嵌入金属衬套，避免长期承重后塑料支架出现开裂、变形问题，轮体的转动轴采用金属销轴，配合自润滑衬套，长期使用不需要额外加注润滑油，不会出现油污滴落污染病房地面的问题，轮体和支架之间的间隙经过严格控制，推行时不会出现轮体晃动、异响的问题，同时间隙大小也能避免头发、线头、地面杂物卷入轮轴导致卡滞。在实际选型适配时，这款脚轮的整体高度、插杆尺寸都符合医疗床的通用安装规范，替换原有损坏脚轮时不需要修改床体结构，直接拆装即可完成更换，双轮结构的宽度控制在合理范围内，不会突出床腿外侧过多，

　　避免推行时剐蹭病房墙面、病床旁边的床头柜或者其他医疗设备，轮面的圆弧过渡设计也能在剐蹭到物体时减少冲击力，不会碰坏墙面涂层或者设备外壳。从建模细节来看，整个结构的装配关系完全还原实际产品的配合公差，插杆和支架的连接位置、刹车拨片的铰接位置、轮体和销轴的配合位置都按照实际生产的装配间隙做了还原，没有出现干涉问题，各个零件的壁厚、加强筋位置都符合注塑件的生产工艺要求，支架内侧的加强筋分布均匀，能在控制整体重量的前提下保证结构强度，不会因为长期承重出现支架变形。
