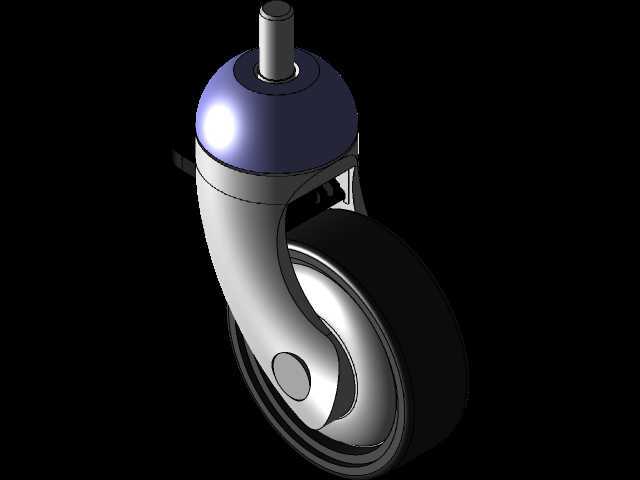

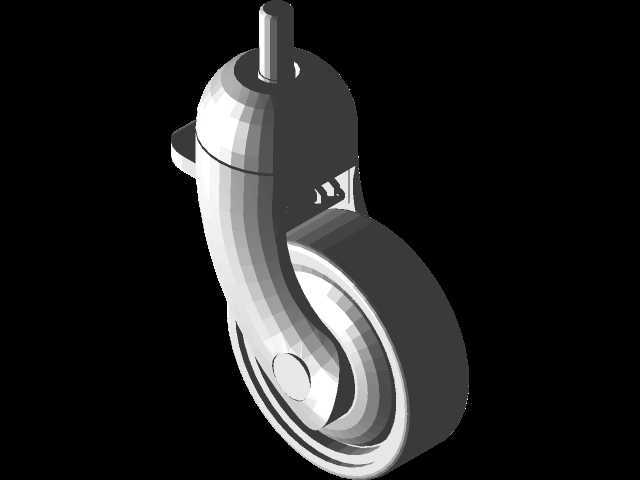

带制动功能医用病床万向脚轮结构

　　在医用护理床、转运平车这类医疗移动设备的结构设计中，脚轮是直接影响设备使用体验与安全性能的核心部件，不同于普通工业脚轮，医用场景对脚轮的静音性、制动可靠性、转向灵活性、安装适配性都有更严苛的要求，这款带侧置制动结构的病床脚轮，就是针对医院场景的特殊使用需求开发的专用行走部件。从实际应用场景来看，这类脚轮主要适配普通住院病床、急诊转运床、ICU护理床、医用治疗推车等需要频繁移动又要求随时可靠锁止的医疗设备，医院环境中地面多为光滑的PVC地胶、瓷砖材质，日常使用中需要频繁推行、转向，同时在护理操作、患者转移、急救处置时必须保证床体完全固定，不能出现意外滑移，这就要求脚轮既要保证推行时的顺滑低阻，又要在制动触发后提供足够的锁止力，同时还要满足医院日常消毒清洁的耐腐蚀要求。从功能特性上看，这款脚轮采用单轮配万向支架的结构，支架顶部为插装式安装杆，适配病床底部的标准安装套筒，不需要额外的法兰连接结构，安装时直接插入对应套筒即可完成装配，后期维护更换也十分便捷，不需要拆解床体底部的复杂结构。侧置的制动拨片采用人体工学设计，医护人员不需要弯腰下蹲，只用脚尖就可以轻松拨动拨片完成制动与解锁操作，制动状态下不仅可以锁止轮子的转动，还可以同步锁止支架的万向转向功能，实现双重锁止，避免床体在锁止后出现轮子空转或者支架偏转导致的位置偏移，完全满足临床护理时的床体固定要求。轮子部分采用软质包胶结构，外层为高弹性耐磨聚氨酯材质，内层为硬质支撑轮芯，

　　推行时可以有效吸收地面微小凸起带来的震动，降低推行过程中的噪音，避免在病房区域产生异响影响患者休息，同时包胶材质具有一定的防滑性能，在光滑的医院地面上也能提供足够的抓地力，制动时不会出现打滑现象。支架部分采用流线型曲面设计，整体没有尖锐的棱角，避免在使用过程中磕碰医护人员或者患者，同时曲面结构不容易积存灰尘和污渍，日常清洁消毒时可以很方便地擦拭干净，符合医院的感控要求。从设计思路上看，这款脚轮在开发时优先考虑了医用场景的特殊需求，没有采用工业脚轮常用的顶板安装结构，而是选用了插杆式安装，适配目前绝大多数医用病床的底部安装接口，不需要对床体结构做额外修改就可以直接替换使用；制动结构没有采用常见的顶部踩踏式设计，而是选用了侧置拨片结构，

　　避免了踩踏式结构容易被病床底部的床架、储物筐遮挡的问题，同时拨片的操作力经过优化，只需要很小的力就可以完成制动切换，长时间使用也不会出现操作卡顿的问题。支架的回转部分采用密封式轴承结构，内部填充润滑脂，日常使用中灰尘、消毒水、地面的水渍都不容易进入轴承内部，大幅提升了脚轮的使用寿命，减少了医院后勤维护的工作量。从安装边界与尺寸适配来看，这款脚轮的安装插杆为标准直径规格，插装长度适配常规病床底部套筒的深度，安装后整体高度符合医用床面的标准高度要求，不会因为脚轮高度偏差导致床面倾斜或者高度不符合护理操作要求；轮子的直径经过优化，在保证足够越障能力的前提下，控制了整体安装高度，既可以轻松越过地面的电线槽、小门槛、地胶接缝等微小障碍，

　　又不会让床体底部离地过高影响稳定性。轮宽的设计兼顾了承载能力与转动灵活性，单轮的额定承载可以满足普通病床加上患者、床上配套设备的总重量要求，四个脚轮搭配使用时整体承载冗余量充足，即使长期满载使用也不会出现轮体变形、支架断裂的问题。在实际选型适配时，需要注意确认床体底部安装套筒的内径与插杆直径的匹配度，同时要确认安装后脚轮的回转半径范围内没有床体的突出结构，避免转向时出现干涉；制动拨片的位置要朝向床体外侧，方便医护人员操作，不要被床侧的护栏、输液架支架等部件遮挡。这类脚轮在日常使用中不需要额外的频繁维护，只需要定期清理轮面缠绕的毛发、线头，检查制动拨片的操作灵活性即可，密封轴承结构不需要定期加注润滑脂，大幅降低了后期的维护成本。相比普通的工业万向脚轮，这款专用的医用病床脚轮在静音效果、制动可靠性、清洁便利性、安装适配性上都做了针对性的优化，完全符合医院场景的使用要求，是医用移动设备行走部件的成熟可靠方案。
