欧姆龙四通道自动温度控制器结构设计

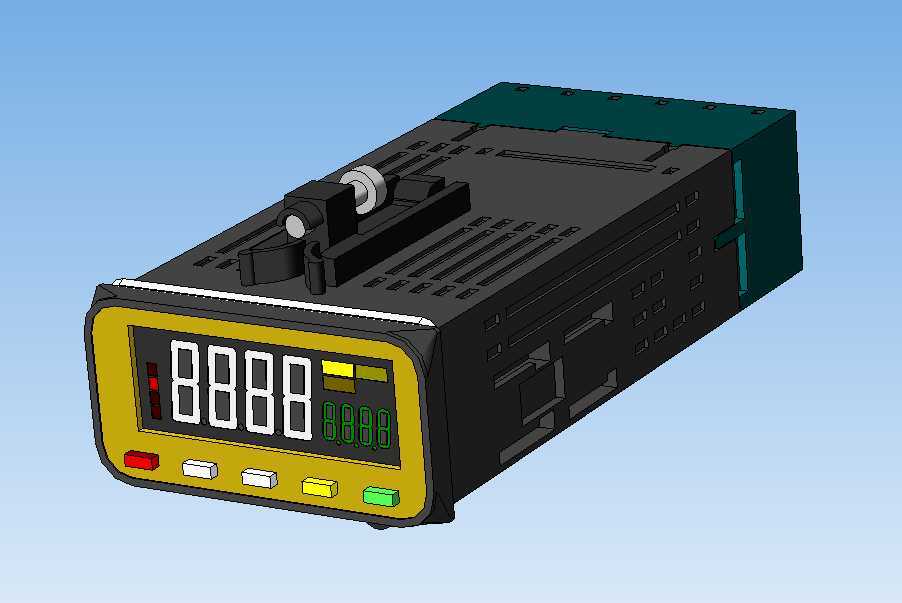

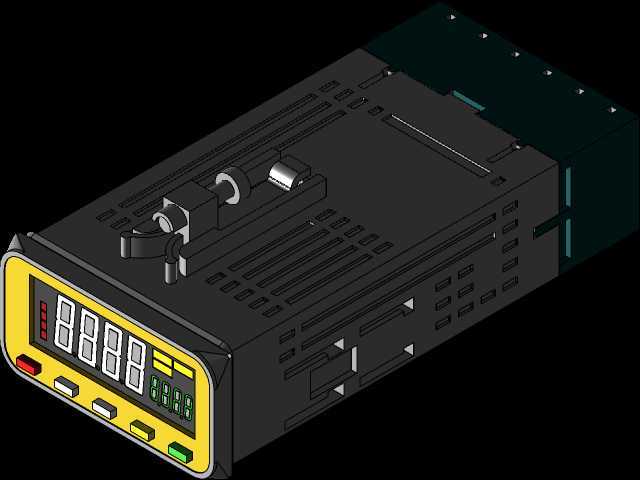

　　在工业温控场景的设备选型与结构适配环节，这款四通道温控装置的三维结构还原，能为电气柜集成、产线温控点位布设提供直接的结构参考。日常做设备电气布局时，很多工程师容易忽略温控器的安装边界与周边走线空间，这款模型完整还原了设备的壳体凹凸结构、前端操作区的按键排布、顶部接线端的结构余量，能直接导入装配体做干涉检查，不用再反复核对样本上的二维尺寸标注。

　　从实际用途来看，这款四通道温控装置可同时接入四路温度传感信号，独立完成四个测温点位的PID调节输出，常见应用在多温区烘道、小型实验加热台、多工位热压设备的温控回路中，相比单通道温控器能大幅节省柜内安装空间，减少柜内走线的杂乱程度。前端面板的双数码显示区，上方大尺寸数码管负责显示当前测量温度，下方小尺寸数码管负责显示设定温度或输出占空比，不同颜色的功能按键对应参数切换、数值调整、输出确认、手动/自动切换功能，按键的凸起高度做了适配工业场景的优化，戴薄劳保手套操作也不会出现误触，面板边缘的黄色包边结构既做了视觉区分，也能在安装时嵌入面板开孔的密封胶条槽，提升柜面的防护等级。

　　做这款模型的结构还原时，首先是从实际安装场景倒推尺寸约束：标准导轨安装的壳体深度要匹配常规电气柜的纵深，不能超出柜内走线槽的预留空间，壳体侧面的散热槽走向顺着柜内散热气流方向设计，避免积灰同时保证内部可控硅元件的散热效率；顶部的接线端子区域做了内凹设计，接线完成后盖上端子盖板，不会因为柜内走线晃动导致端子短接，端子的螺丝孔位间距符合通用接线规范，适配不同线径的多股铜芯线接入。前端面板的显示窗口做了倾斜角度处理，操作人员站在柜前1.2米到1.8米的常规操作距离，不用刻意俯身或垫脚就能清晰读取数值，面板上的状态指示灯分别对应每一路的输出状态、报警状态，灯珠的透光孔做了散光处理，不会因为光线直射产生眩光看不清指示状态。

　　安装边界方面，这款温控器采用标准面板嵌入式安装，前端面板的外轮廓尺寸适配常规工业仪表的开孔尺寸，壳体后侧的导轨卡扣兼容标准DIN导轨安装，也可以通过两侧的固定螺丝做面板螺丝固定，两种安装方式的结构都在模型中做了完整还原，导入装配后可以直接模拟安装过程，检查卡扣与导轨的配合间隙、面板与柜面的贴合度。壳体后侧的散热鳍片高度做了严格控制，安装后与柜内后侧走线槽的距离保持在10mm以上，不会因为挤压导致线缆绝缘层破损，设备整体的重量分布集中在壳体中后部，安装后不会出现前端面板下坠倾斜的问题，长期使用也不会因为震动导致安装松动。

　　从结构设计的细节来看，壳体的上下盖采用卡扣加螺丝的双重固定方式，日常维护拆卸时不用完全拆下所有螺丝就能打开上盖检查内部元件，接缝处的止口结构能阻挡车间内的粉尘、少量飞溅的切削液进入设备内部，适配多粉尘、轻度油污的车间使用场景。顶部的调节旋钮结构做了档位阻尼设计，手动调节输出时能清晰感知档位变化，不会因为轻微震动导致旋钮位置偏移，旋钮的防滑纹理适配手动操作的触感，不用工具就能完成手动输出调节。
