工程用拖拽牵引液压绞车结构设计

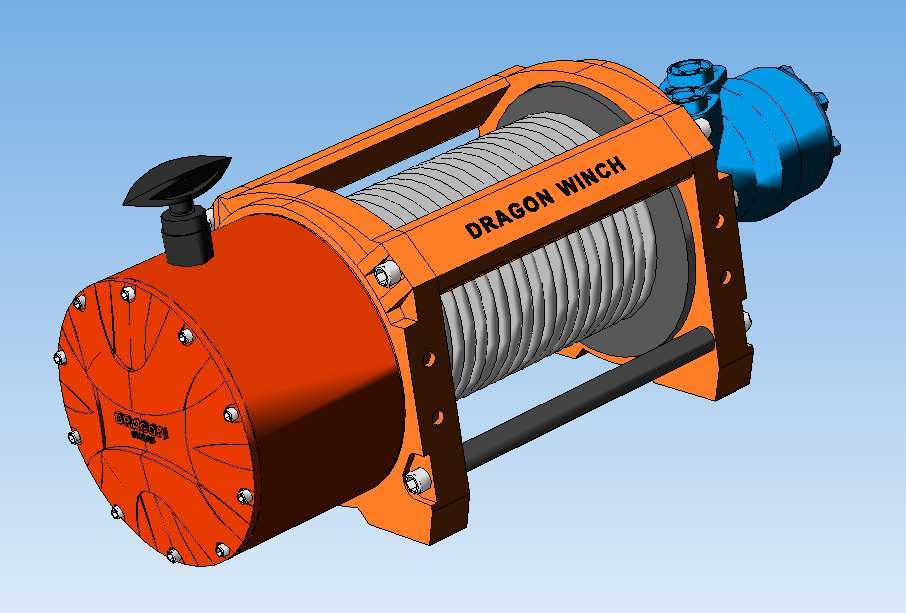

　　在野外工程抢险、重载车辆脱困、林业集材、矿山设备移位这类需要大牵引力拖拽的作业场景里，液压绞车的可靠性直接决定作业效率甚至现场安全，这套液压绞车的结构设计完全围绕重载拖拽的实际工况展开，没有多余的装饰性结构，每一处构型都服务于受力传递与工况适配。从整体布局来看，驱动端采用轴向配流的液压马达直接衔接卷筒传动副，省去了额外的减速箱连接法兰，既压缩了整体轴向尺寸，也减少了传动链路的功率损耗，马达端的蓝色壳体做了加强筋凸起设计，对应高压油腔的受力位置，避免持续高压下壳体出现蠕变变形。卷筒部分采用多层缠绕的绳槽结构，绳槽的导程匹配常用的10-14mm直径钢丝绳，槽底做了圆弧过渡处理，避免钢丝绳在多层缠绕时出现硬折挤压，延长钢丝绳的使用寿命，

　　卷筒两端的挡边高度比常规绞车高出15%，防止大载荷拖拽时钢丝绳乱绳跳出卷筒引发安全事故。机架部分采用双侧板加横向支撑梁的框式结构，侧板上预留的安装孔位做了长圆孔设计，允许安装时根据底盘的安装座间距做±10mm的位置调整，适配不同型号的工程车辆、救援装备的安装底盘，横向支撑梁除了承担结构加强的作用，还可以作为钢丝绳排绳时的导向支撑基准，避免钢丝绳偏斜缠绕。端盖部分的快拆手轮是针对野外维护场景设计的，不需要额外工具就可以打开端盖调整内部离合器的接合状态，实现空载时的钢丝绳快速拖拽放出，相比需要扳手拆卸的端盖结构，野外作业的维护效率提升明显。从安装边界来看，这套绞车的整体宽度控制在420mm以内，安装孔的横向间距为320mm，

　　纵向安装基准面到卷筒最外侧的距离为280mm，适配多数越野车辆、小型工程设备的前保险杠或后置安装架的安装空间，液压油口采用标准的英制锥管螺纹，不需要额外加工转换接头就可以对接常规的工程液压管路。设计过程中特意将马达的进出油口设置在机架的侧上方，避免车辆行驶过程中泥水、碎石直接冲击油口接头，减少管路渗漏的概率，机架的所有受力焊缝都做了坡口处理，焊后进行去应力退火，避免大载荷牵引时焊缝出现应力开裂。离合器的操纵手柄做了防滑纹理处理，手柄的操作角度设置在0-90度区间，操作人员站在绞车侧方就可以完成操作，不需要探身到设备正前方，避免钢丝绳断裂回弹时伤及操作人员。在功能特性上，这套绞车的液压驱动回路自带平衡阀接口，

　　安装时可以直接加装平衡阀实现载荷的悬停锁定，不会出现载荷下坠的问题，马达的泄油口单独设置，避免壳体背压过高损坏轴封，卷筒内部的传动齿轮采用浸油润滑方式，出厂时加注润滑脂后可以满足连续500小时的作业需求，不需要频繁开盖维护。针对低温作业场景，端盖处的密封件采用耐低温丁腈橡胶材质，在零下30度的环境下依然可以保持密封性能，不会出现冷硬渗漏的问题，机架表面做了喷塑处理，相比普通喷漆的耐磨性能提升3倍以上，适合野外复杂工况下的磕碰、泥水侵蚀环境。在实际选型适配时，需要注意安装面的平面度误差不超过1mm，避免机架安装后出现变形导致卷筒转动卡滞，液压系统的供油压力需要匹配马达的额定工作压力，供油流量根据需要的牵引速度调整，不需要额外加装调速阀，通过调整液压系统的供油流量就可以实现0-20m/min的绳速调节。排绳时需要保证钢丝绳的出绳偏角不超过3度，避免钢丝绳与挡边出现过度摩擦，长时间大载荷牵引时需要注意液压油的温度不超过80度，避免密封件过早老化。
