便携式带自锁结构手摇起重绞车结构

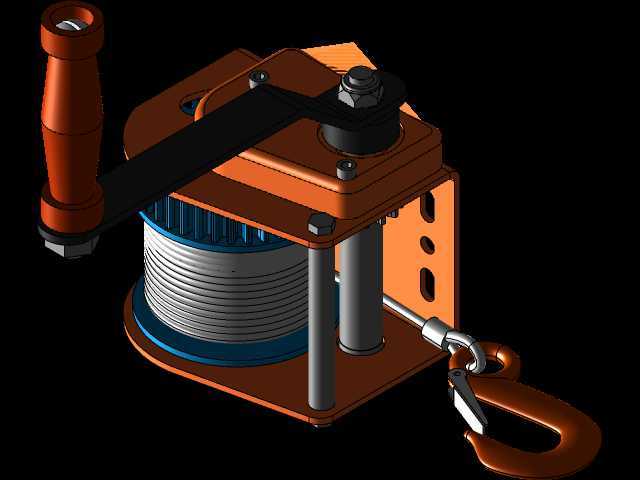

　　这款手摇绞车的三维结构，完全围绕无动力场景下的小载荷起重、牵引作业需求搭建，日常在户外设备安装、小型物料垂直吊运、轻型车辆脱困拖拽、仓储零散货物移位这类场景里，不需要外接电源气源，单人就能操作完成作业，适配没有动力供给的野外作业、临时抢修、小型作坊物料转运等工况，相比电动卷扬设备，它没有布线、供电的限制，整体重量控制在单人可搬运的范围内，转场使用十分灵活。

　　从功能结构来看，核心的传动部分采用了齿轮副啮合的传动方案，摇臂输入的扭矩经过小齿轮传递给卷筒侧的大齿圈，实现扭矩放大，让操作人员用较小的摇动力就能输出足够的卷筒牵引力，同时在齿轮传动侧集成了棘爪自锁结构，当摇臂停止转动时，棘爪会自动卡入齿圈的齿槽内，锁死卷筒的反转自由度，避免吊载的重物出现下坠溜车的风险，不需要额外设置制动操作步骤，作业过程中的安全冗余足够应对额定载荷内的工况。卷筒部分做了绳槽限位结构，钢丝绳在卷筒上缠绕时会顺着绳槽逐层排布，不会出现乱绳、咬绳的问题，能有效延长钢丝绳的使用寿命，卷筒端部设置了钢丝绳固定压块，将绳头牢牢压合在卷筒侧壁，避免拉力过大时绳头脱开。卷筒下方集成了吊钩组件，吊钩带防脱卡扣结构，挂接吊索或者被牵引物件的挂点时，卡扣会自动复位封闭吊钩开口，防止作业过程中吊索滑脱。

　　设计过程中优先考虑了手动操作的人机工程合理性，摇臂的握持段做了适配手掌抓握的柱形结构，长度经过扭矩匹配计算，操作人员站立操作时手臂自然伸展就能完成摇转动作，不会出现操作角度别扭导致的发力困难。侧架部分采用板式支撑结构，两个安装侧板将齿轮组、卷筒、棘爪机构全部夹持固定在中间，侧板上的轴承安装位做了同轴度公差约束，保证卷筒转动时没有卡滞、偏摆的问题，侧板外侧预留了安装固定的螺栓孔位，可以直接将绞车固定在支架、设备机架、车载安装座上，安装孔的孔位间距做了通用化设计，适配市面上多数常规小型绞车的安装基座，不需要额外重新加工安装位就能替换同规格的老旧绞车。

　　从安装边界尺寸来看，整体结构的横向宽度控制在紧凑范围内，摇臂收起时不会超出侧架的外轮廓太多，存放时不会占用过多空间，卷筒的容绳量匹配常规小吨位牵引作业的钢丝绳长度需求，吊钩的活动范围覆盖卷筒正下方到额定绳长拉出后的作业半径，不会出现钢丝绳放尽后吊钩与绞车本体干涉的问题。所有传动部件的转动位置都预留了润滑脂加注的空间，日常维护时不需要完全拆解结构，就能完成传动齿面、转轴位置的润滑保养，降低长期使用的维护成本。棘爪结构做了防脱定位设计，长期使用过程中不会因为振动出现棘爪移位导致的自锁失效，弹簧复位的棘爪能在摇臂反转趋势出现的瞬间就完成锁止动作，响应速度足够应对突发的载荷下坠情况。整个结构没有冗余的多余构件，每个部件都承担对应的功能，受力路径从摇臂输入，经过齿轮副传递到卷筒，再通过钢丝绳将拉力传递到吊钩，最后载荷的反作用力全部通过两侧的安装侧板传递到固定基座上，受力路径清晰，没有额外的应力集中点，侧板上的螺栓孔位置都做了加强翻边处理，避免长期受载后孔位出现变形开裂的问题。
