墙面安装式旋转调节电位计结构设计

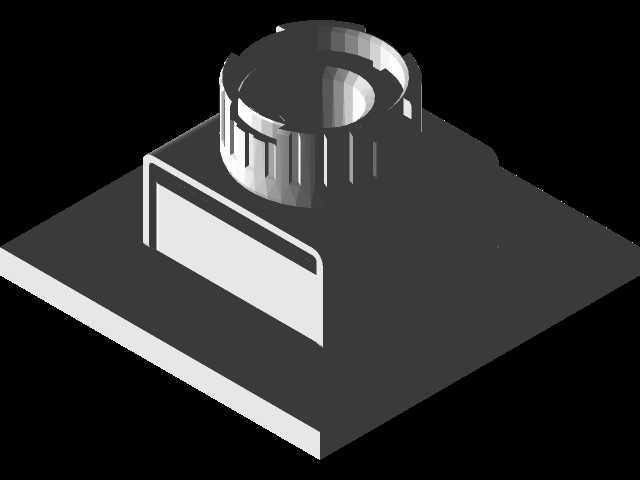

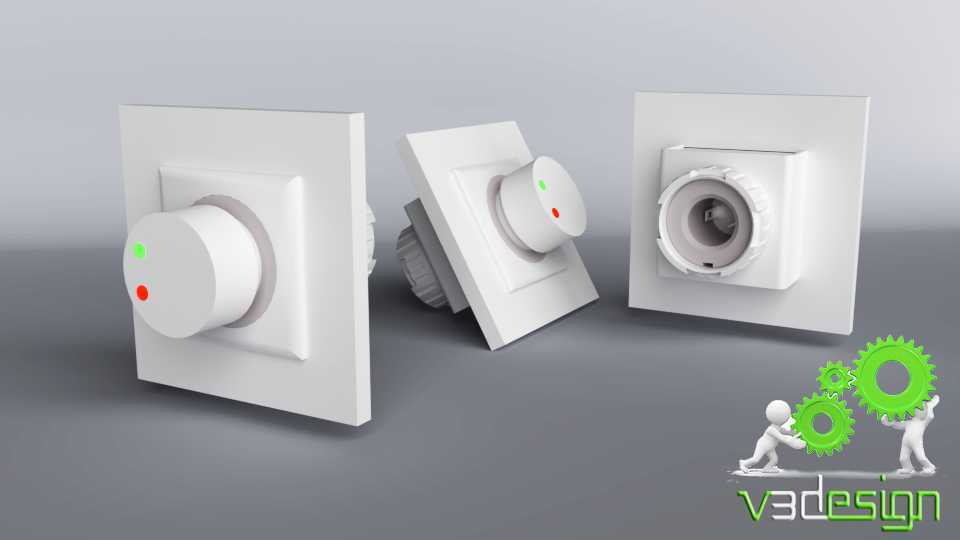

　　这类墙面安装的旋转电位计，常被用于照明调光、风机调速、供暖温度调节这类民用及商用建筑的电控场景，区别于电路板上焊接的微型电位器，这类外露安装的电位计需要兼顾操作手感、安装适配性与外观协调性，在结构设计阶段需要平衡多维度的工程约束。从实际使用场景出发，这类电位计大多嵌入86型标准墙面暗装底盒内，安装边界完全贴合国内通用的墙面开关底盒尺寸规范，面板外沿尺寸与常规墙面开关保持一致，不会出现突出墙面过多、与相邻开关插座面板错位的问题，旋钮的旋转阻尼经过专门调校，既不会因为阻尼过小出现误碰偏移参数的情况，也不会因为阻尼过大导致调节时需要施加过大力度，操作端的旋钮端面设置了红绿两个标识点，红色对应参数调节的下限位置，绿色对应上限位置，

　　用户无需查看刻度就能快速判断当前调节档位的大致区间，降低日常使用的识别成本。在结构设计层面，电位计的旋转轴与面板安装座之间设置了多级限位结构，旋转总行程控制在270度区间，避免过度旋转导致内部碳膜层磨损提前失效，安装座与墙面面板之间采用卡扣式连接结构，不需要额外螺丝固定，后期维护拆卸时只需要用平口工具沿面板缝隙撬开即可，大幅降低售后维护的拆装难度。旋钮部分采用圆弧过渡的柱形结构，边缘做了R2的圆角处理，日常操作时不会划伤手指，旋钮与面板之间预留了0.8mm的均匀间隙，既不会因为间隙过大进灰进入内部电位器本体，也不会因为间隙过小出现热胀冷缩后旋钮卡滞无法转动的问题。内部电位器本体与安装底座之间设置了绝缘隔离衬套，

　　即使墙面暗盒内出现线路漏电的情况，外露的旋钮与面板部分也不会带电，满足低压电控配件的绝缘安全要求。考虑到不同装修风格的适配需求，整个外露的面板与旋钮部分都采用统一的哑光白色饰面，不会出现反光刺眼的问题，能适配绝大多数家装、公装的墙面配色，不需要额外定制面板颜色。从安装适配性来看，这款电位计的接线端采用标准的快插接线结构，不需要拧螺丝固定导线，电工安装时只需要将剥好绝缘层的导线直接插入接线孔即可，内部的弹片结构会自动锁紧导线，拉力满足100N不脱出的行业要求，避免长期使用后导线松脱导致的接触不良问题。在功能特性上，这款电位计采用线性碳膜调节方案，输出阻值随旋钮旋转角度线性变化，不会出现调节初期参数变化过快、后期参数变化滞缓的问题，

　　调节过程中阻值变化平滑，不会出现跳变导致的灯光闪烁、电机转速突跳的情况。设计阶段还考虑了长期使用的磨损问题，旋钮与旋转轴之间采用D型截面的配合结构，长期旋转不会出现旋钮跟转打滑的问题，面板表面采用耐刮擦的PC材质，日常清洁擦拭不会留下明显划痕，能保持长期的外观完整性。这类电位计的安装深度控制在35mm以内，完全适配市面上绝大多数深度的86型暗装底盒，不需要额外加深底盒，替换原有墙面开关或调光器时不需要对墙面底盒进行改造，直接替换即可，大幅降低改造施工的工作量。
