圆柱分层式带烟槽金属烟灰缸结构设计

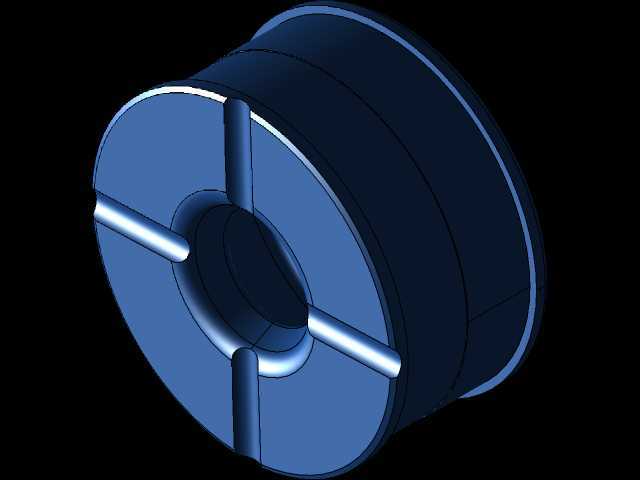

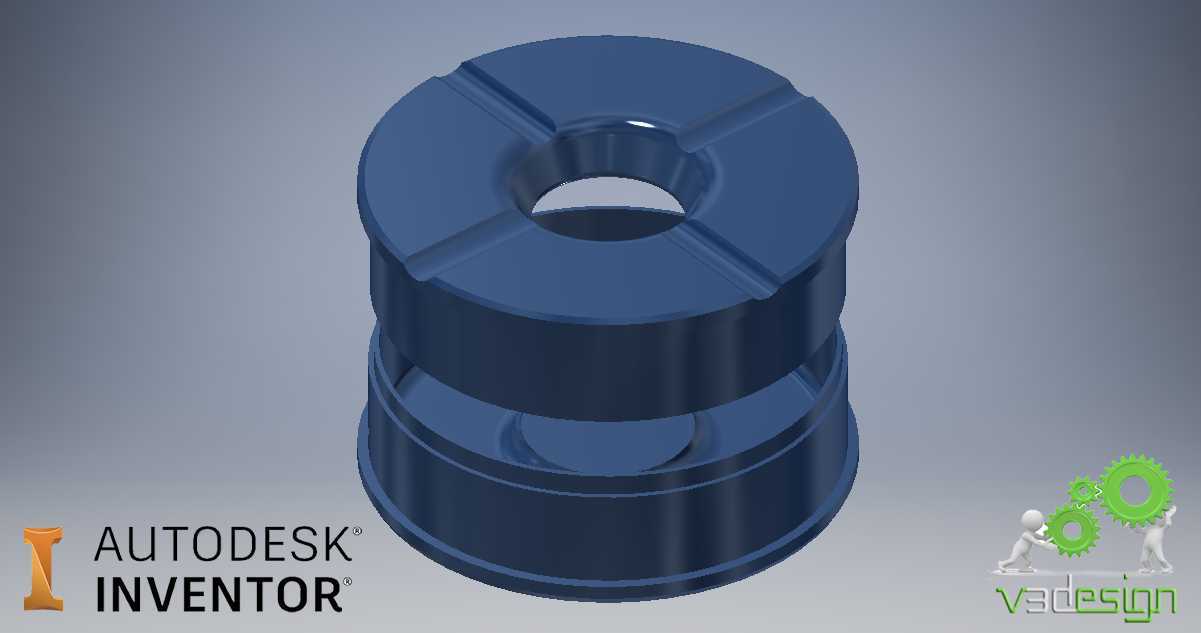

　　这款圆柱分层式烟灰缸的结构设计，首先从日常办公、商务会客、餐饮门店等高频使用场景的实际痛点出发，传统敞口烟灰缸容易因气流扰动造成烟灰飘散，单层结构在烟蒂堆积后容易遮挡搁置位，且清洁时需要整体倾倒容易残留污渍，因此在结构规划阶段就确定了分层嵌套的核心构型。整体采用同轴圆柱的回转体构型，下部为盛灰腔体，上部为带搁置槽的端盖结构，上下两段通过圆柱面的小间隙配合实现定位，不需要额外的卡扣或紧固件，拆卸清洁时直接向上提起上端盖即可，配合面的公差选取H7/g6的间隙配合，既保证装配后不会因日常触碰发生错位脱落，又能在清洁时轻松拆分，不会出现卡滞难以拆卸的问题。上端盖的顶面均匀分布四个内凹式烟槽，烟槽的深度设计为5mm，宽度适配常规卷烟、

　　中支烟的直径，烟槽向内延伸至中心通孔位置，搁置香烟时烟身可以完全嵌入槽内，不会因为桌面晃动导致香烟滑落，中心通孔的直径设置为30mm，弹落的烟灰可以直接通过通孔落入下部盛灰腔，不会在端盖表面堆积残留。盛灰腔体的侧壁做了阶梯式加厚设计，下部外径比上部配合段大8mm，形成一圈向外延伸的支撑凸缘，放置在桌面时接触面积更大，重心更低，即使受到侧向的轻微碰撞也不容易翻倒，腔体内部的有效盛灰深度设置为60mm，日常使用场景下可以容纳3-5天的烟蒂与烟灰，不需要频繁倾倒清洁。外形尺寸方面，整体总高度为85mm，最大外径为70mm，占用桌面空间极小，不管是办公桌的边角位置、餐饮门店的餐台边几，还是会客室的茶几表面都能轻松放置，不会和水杯、文件、

　　餐具等物品产生空间干涉。材质适配方面，该结构可以直接采用锌合金压铸成型，也可以使用铝合金车削加工，或者采用食品级PC材质注塑生产，不同材质的生产工艺都能适配该结构的拔模角度，所有竖直面的拔模斜度设置为1.5°，压铸或注塑生产时不会出现粘模问题，成型后端面的飞边可以通过简单的 tumble 抛光处理去除，不需要复杂的后加工工序。结构细节上，上端盖的烟槽边缘做了R1的圆角过渡，没有尖锐的棱角，日常使用拿取时不会划伤手部，盛灰腔体的底部做了1mm深度的内凹设计，放置在光滑的玻璃或漆面桌面时，不会因为底部和桌面之间形成真空吸附导致拿起时费力，同时底部边缘做了R0.5的圆角，不会刮花桌面的漆面或玻璃表面。在实际使用场景中，

　　该结构的分层设计还能实现功能拓展，比如在盛灰腔体内加入少量清水，弹落的烟灰接触水面后不会被气流吹散，即使是在靠近空调出风口、窗边有自然风的位置使用，也不会出现烟灰飘出污染桌面的问题，上端盖和腔体的配合间隙控制在0.1mm以内，烟蒂熄灭后产生的少量烟雾不会从配合缝隙溢出，能一定程度减少二手烟在桌面附近的弥散。设计过程中还规避了传统烟灰缸的常见缺陷，比如没有采用易积灰的复杂外表面纹饰，整个外表面都是光滑的回转面，日常清洁时用抹布一擦即可去除表面的浮灰和污渍，没有清洁死角；烟槽的内凹设计不会像外凸式烟夹那样容易被碰撞断裂，结构强度更高，即使从1米高度的桌面意外跌落，也不会出现结构开裂或烟槽断裂的问题。安装边界方面，该产品不需要额外的固定结构，直接平置在硬质平面即可使用，对放置面的材质没有特殊要求，木质、玻璃、石材、金属桌面都能适配，放置后整体的重心位于中心轴线上，静态稳定角达到35°，即桌面倾斜角度不超过35°时不会发生翻倒，适配绝大多数日常使用的桌面工况。
