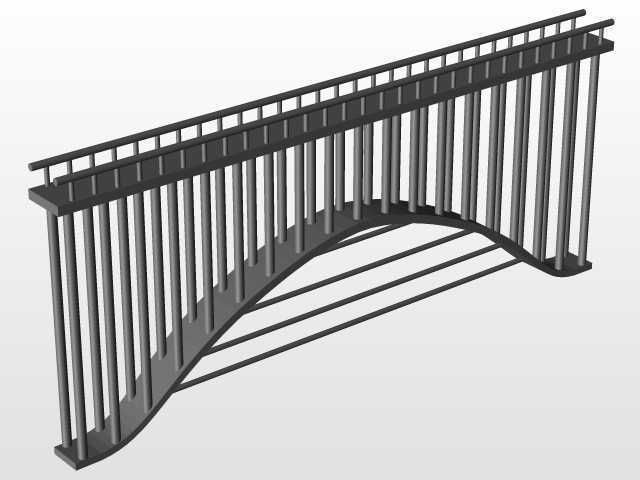

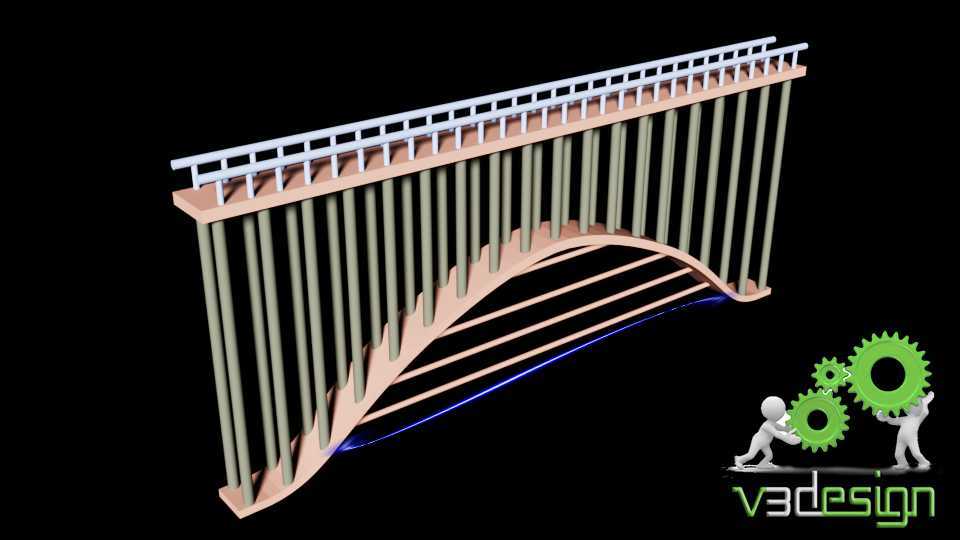

带护栏拱形步行栈道结构三维设计

　　做结构设计的同行都清楚，这类小型拱形步行桥的建模，核心要先卡准通行净空与安装边界，不能上来就堆特征。先从桥体的受力逻辑捋，拱形主承力结构的弧度不是随便拉的，要匹配预设的跨距，拱脚位置的支撑面要留足安装固定的冗余量，避免后期和基础预埋件干涉。桥面板的铺设要顺着拱的弧度做连续过渡，不能出现局部台阶式的高差，不然通行时会有绊脚风险，面板的厚度要匹配单跨的承重要求，毕竟这类步行桥主要供行人通行，不需要考虑重载车辆的荷载，但也要预留足够的安全系数。

　　两侧的护栏是安全防护的核心部件，建模时先做单根护栏立柱的定位，沿着桥面板的边缘等距排布，要注意立柱的垂直度是相对于桥面板的法向，不是全局坐标系的竖直方向，不然顺着拱坡装上去的护栏会出现歪扭的视觉差，也不符合安装规范。护栏顶部的扶手要做顺滑的曲线扫掠，和每根立柱的顶端完全贴合，不能出现断差或者突出的棱角，避免刮蹭过往行人。

　　桥体下方的支撑立柱是分散荷载的关键，每根立柱的长度要根据所在位置的拱底高度单独适配，不能统一长度直接阵列，不然会出现部分立柱悬空、部分立柱顶死拱底的问题，立柱和拱底的连接位置要做贴合面的处理，保证受力传递均匀，不会出现局部应力集中。立柱底部也要预留和基础连接的安装面，方便后期现场施工时做固定。

　　从应用场景来说，这类小型拱形桥多用于园区景观步道、景区山间栈道、社区景观水系的跨接，不需要大跨度的通航或者通车能力，所以整体尺寸控制比较灵活，建模时可以根据实际安装场景调整跨距和拱高，比如跨水系的场景要把拱底标高抬到汛期水位以上，避免汛期水流冲刷桥体；山间栈道的场景要把支撑立柱的底部适配山体的倾斜基面，做角度调整。

　　设计思路上要优先考虑模块化拆分，桥面板、护栏、支撑立柱、主拱结构都做成独立的可编辑特征，方便后续根据不同项目的需求改尺寸，比如要加宽桥面的时候，只需要调整桥面板的宽度参数，同步偏移护栏的位置，不需要重新搭建整个模型。细节处理上，所有外露的棱角都要做小圆角过渡，既符合工程安全要求，也能让整体外观更流畅，不会有生硬的拼接感。

　　安装边界这块，建模时就要提前考虑运输和现场装配的问题，整体结构可以拆成几个分段部件，单段的尺寸控制在常规运输车辆的载货尺寸范围内，现场只需要做拼接固定，不需要大型吊装设备，适配景区、园区这类大型设备不好进场的施工场景。主拱结构的弧度要保证拼接后线形顺滑，分段位置的连接法兰要做隐藏式处理，不破坏桥体的整体外观。

　　从受力仿真的前置准备来说，建模时所有连接位置的接触面都要做贴合处理，没有多余的缝隙或者重叠面，方便后续导入仿真软件做静力学分析的时候，不需要额外修补几何错误，能直接划分网格加载荷载，验证不同承重下的结构变形量，保证实际使用时的结构安全。护栏的高度要符合人行桥的防护规范，建模时就把高度参数锁定在规范要求的范围内，避免后期改图时不小心改矮留下安全隐患。
