欧姆龙E5CC系列面板式温控器结构设计

　　做设备电控配套快十年，经手的温控器少说也有上百款，这次拆解建模的这款面板式温控器，是目前中小型自动化设备里用量最大的规格之一。先从安装场景说，这类温控器绝大多数用在设备的电控柜门、操作面板上，常见的配套设备包括小型恒温烘箱、注塑机料筒温控段、热收缩包装机加热工位、实验台温控模块、工业冷水机组温控单元，甚至部分食品加工的输送带加热段也会用同规格产品，核心是适配标准面板开孔，不需要额外做安装支架的定制加工，现场装配效率很高。

　　从实际用途来看，这款温控器的核心作用是采集前端热电偶或者热电阻的温度信号，经过内部PID运算后输出控制信号，驱动继电器或者固态继电器通断，实现加热或者制冷回路的温度闭环控制，部分带通讯版本的型号还能把实时温度数据上传到设备PLC，实现整条产线的温度数据集中采集。日常运维的时候，操作人员不需要打开电控柜，直接在面板上就能完成参数设定、温度校准、报警值调整，比内置式的温控模块操作便捷性高很多。

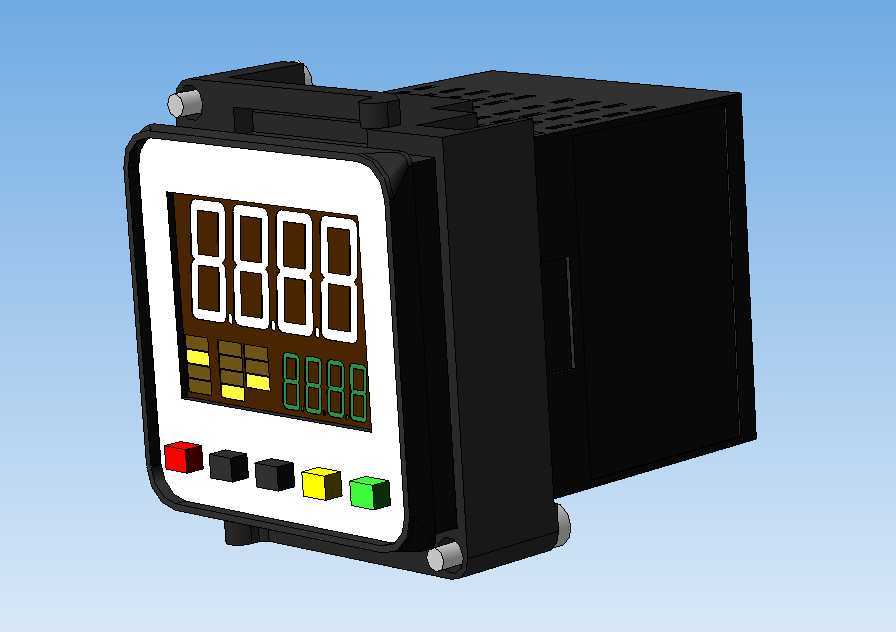

　　说到功能特性，这款产品的前面板布局完全贴合一线操作习惯：上方四位大尺寸数码管显示当前实时测量值，下方四位小尺寸数码管显示设定温度值，不同颜色的显示段能让操作人员在三米外就能快速识别当前温度是否在工艺允许范围内，不会因为车间光线或者距离问题读错数值。下方的操作按键做了不同颜色的区分，红色按键对应停止/复位功能，黑色按键是参数移位、数值增减，黄色是模式切换，绿色是确认按键，不同颜色的物理区分能减少操作人员误触的概率，哪怕是新上手的操作工，简单培训后就能完成基本操作。设备侧面预留的固定卡扣是快装结构，对准面板开孔推到位就能自动卡紧，不需要在面板背面拧螺母固定，拆装维护的时候用一字螺丝刀拨开卡扣就能把设备从正面抽出来，不用拆整个电控柜的走线槽，后期维护的时间成本能降不少。

　　建模的时候特意核对了实际安装的边界尺寸，这款产品是标准的48*48mm面板开孔规格，开孔公差控制在正负0.2mm以内，插入柜体后的深度尺寸不到100mm，对于电控柜内部走线空间紧张的小型设备来说，这个深度尺寸不会和柜内的线槽、继电器、开关电源产生干涉，接线端子在设备尾部，预留的接线空间刚好能容纳1.5平方的多股铜芯线，端子的排布间距符合低压电控的安全间距要求，不同电压等级的接线端之间做了凸起的隔离筋，避免接线的时候线头脱落造成短路。外壳的散热孔全部开在设备的顶部和侧面，安装后不会因为面板贴合挡住散热通道，设备长期工作在0-50摄氏度的环境下，内部元器件的温升能控制在允许范围内，不会因为积热出现参数漂移或者元器件过早老化。

　　设计思路上，这款产品的结构完全围绕工业现场的使用痛点做优化：前面板和壳体之间做了一圈橡胶密封垫，安装到位后能达到IP65的面板防护等级，车间里的切削液飞溅、粉尘飘落都不会进到设备内部，适合在机加工、食品加工这类现场环境相对复杂的场景使用。前面板的显示窗做了轻微的倾斜角度，操作人员站在设备前方操作的时候，视线和显示窗刚好垂直，不会因为反光看不清数值。外壳用的是阻燃ABS材质，耐温等级能达到V0级，哪怕内部元器件出现异常温升，外壳也不会出现明火蔓延的情况，符合工业电控设备的安全要求。固定卡扣的材质用的是加纤尼龙，反复拆装几十次也不会出现断裂或者卡扣松动的情况，比普通塑料材质的卡扣耐用性高很多。

　　实际选型的时候要注意，这款温控器的安装面板厚度适配范围是1-5mm，太薄的钣金面板安装后会出现松动，太厚的面板卡扣没法完全卡到位，安装前需要确认面板的厚度是否在适配范围内。尾部接线的时候要把动力线和信号线分开走线，避免强电干扰造成温度测量值跳变，建模的时候也特意把尾部的接线端子位置做了准确还原，结构工程师做电控柜布局的时候，可以直接调用这个模型核对安装空间，不用再反复核对样品尺寸，能减少布局阶段的干涉问题。
