50mm行程伺服驱动线性电动执行机构

　　这款行程50mm的线性电动执行机构，核心应用场景集中在3C电子精密装配工位的小件取放、实验室精密检测设备的样本台位移调整、小型光学检测设备的镜头对焦位移，以及医疗检验设备的试剂卡推送工位，这类场景普遍对重复定位精度、运行平稳性有较高要求，同时安装空间相对紧凑，不适合大规格传动模组布设。从实际用途来看，该执行机构可直接替代同行程的气缸传动方案，相比气动执行元件，它无需配套气源管路、电磁阀组与气源处理元件，能在无气源的洁净车间、实验室环境下稳定工作，且位移行程可通过驱动信号灵活设定，无需额外调整机械硬限位即可适配多段位移的工艺需求，在小负载频繁往复动作的工位上，长期运行的维护成本远低于气动方案。

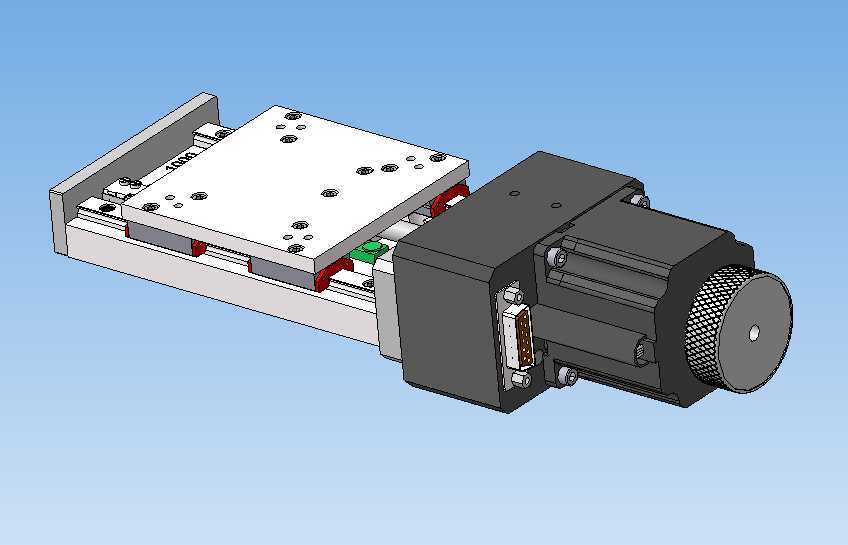

　　功能特性层面，该执行机构采用伺服电机直连滚珠丝杠的传动结构，滑台部分搭配双列直线导轨做导向承载，滑台台面预留了多组标准安装螺纹孔，可直接搭载小型夹爪、检测探头、点胶阀等末端执行元件，电机端预留了标准驱动接口，可匹配主流伺服驱动器实现位置环、速度环的闭环控制，运行过程中无明显回程间隙，往复定位的一致性表现优异。滑台侧部设计了可拆卸的行程限位挡块安装位，用户可根据实际工艺需求调整软限位之外的机械硬限位位置，避免超程运行造成的机械结构损坏，电机尾部集成的手动调节旋钮，可在设备调试、断电状态下手动调整滑台位置，方便初期安装对位与故障排查。

　　设计思路上，这款执行机构采用集成化模组设计思路，将丝杠传动副、直线导向副、驱动电机、安装基座整合为一体式结构，无需用户自行做传动部件的同轴度调校、导轨平行度打表，拿到成品即可直接安装到设备机架上，大幅降低了设备组装阶段的调试工时。结构设计时充分考虑了安装兼容性，基座两侧预留了贯穿式安装槽，既可以从基座底部做下沉式安装，也可以从侧面通过压块锁紧固定，适配不同设备的机架安装条件；滑台台面的螺纹孔采用等间距排布，兼容多数小型工业末端执行件的标准安装孔位，减少用户自行加工转接板的工作量。整体结构做了轻量化设计，运动部分的滑台采用高强度铝合金材质加工，在保证结构刚性的前提下降低了运动惯量，可适配更高的往复运行频率，固定基座部分采用一体铣削成型，加工过程中一次装夹完成导轨安装面、丝杠安装位、电机连接止口的加工，有效保证各装配面的形位公差，避免装配误差带来的传动卡顿、精度损失问题。

　　外形尺寸与安装边界方面，该执行机构总长度控制在适配50mm有效行程的紧凑范围内，不含尾部连接器的主体宽度与高度均控制在小尺寸规格，可直接嵌入狭窄的设备内部空间安装。安装时需要注意，基座安装面的平面度建议控制在0.05mm以内，避免强行锁紧安装螺丝造成基座变形，进而影响导轨与丝杠的运行顺畅度；滑台台面搭载的负载重心需要尽量落在滑台中心区域，偏心负载不宜超过额定负载的30%，否则会加剧导轨单侧磨损，缩短模组使用寿命。走线部分需要预留足够的弯曲半径，避免设备运行过程中电缆反复弯折造成线芯断裂，电机驱动端的连接器需要做防松处理，适配设备长期震动的工作场景。另外该执行机构的运行环境建议避开多粉尘、高湿度的工况，若要在粉尘较多的车间使用，可额外加装风琴式防尘罩，避免切削粉尘、加工碎屑进入导轨与丝杠传动副内部，造成磨损加剧、运行卡顿的问题。
