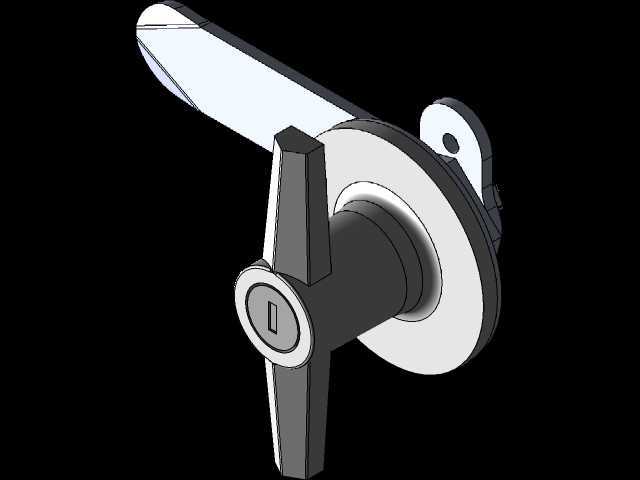

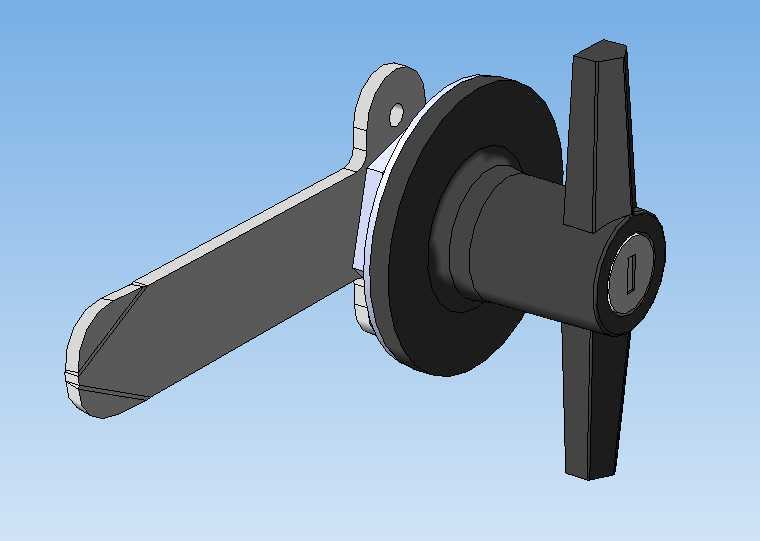

带联锁功能的T型操作手柄结构设计

　　这款带联锁装置的T形操作手柄，主要应用在需要权限管控、防止误操作的工业柜体、设备舱门、检修防护门等场景，比如高低压配电柜的操作舱门、工业生产线的安全防护门、特种设备的检修盖板启闭结构上，日常操作中，操作人员只有通过配套钥匙解锁联锁结构后，才能转动T型手柄完成门体的启闭动作，从机械结构层面避免无关人员随意开启设备舱室，或是设备运行过程中误开门引发的安全事故。

　　从结构设计逻辑来看，整个构件分为外露操作段、中间安装段、内侧锁止联动段三个核心部分。外露的T型操作臂采用对称三翼式结构，相比普通单柄执手，三翼结构在戴劳保手套操作时也能获得足够的施力接触面，转动过程中受力更均匀，不会出现单柄结构常见的施力偏载导致的转轴卡滞问题，操作臂的边缘做了小圆弧过渡处理，避免操作时剐蹭操作人员手部，外露表面的结构造型也兼顾了握持摩擦力，不需要额外包覆防滑材料就能满足工业场景的操作需求。

　　中间安装段采用法兰式安装结构，法兰盘上预留了对应的安装固定孔位，适配市面常见的柜体门板开孔尺寸，安装时只需要在门板上开出对应直径的贯穿孔，将手柄主体从外侧穿入门板，内侧通过配套的固定压片或是锁紧螺母就能完成固定，不需要复杂的定制加工，适配不同厚度的门板安装需求，法兰盘和门板接触的位置预留了密封垫安装槽，加装密封件后可以满足户外柜体、有防尘防水要求的设备舱门的防护需求，避免雨水、粉尘从安装缝隙进入设备内部。

　　内侧的联锁结构是整个构件的核心功能部分，锁芯集成在手柄转轴的中心位置，钥匙插入解锁前，锁芯的锁止销会卡入法兰盘对应的锁止槽内，此时手柄转轴完全无法转动，哪怕施加较大的外力也不能扳动手柄，避免暴力操作破坏结构；当配套钥匙插入旋转解锁后，锁止销收回转轴内部，此时手柄可以顺畅转动，带动内侧的锁舌或是联动机构完成门体的解锁动作，锁止状态下，锁止销的嵌入深度经过精准计算，既不会因为嵌入过浅导致锁止不可靠，也不会因为嵌入过深导致解锁时卡滞。

　　在安装边界的尺寸设计上，整个手柄的外露操作高度控制在合理范围内，不会因为突出过高导致人员通行时剐蹭，也不会因为突出过短导致操作时施力不便；法兰盘的直径尺寸覆盖了常见的门板开孔公差范围，即使门板开孔存在小范围的尺寸偏差，法兰盘也能完全遮盖开孔边缘，不需要额外做补漆或是修饰处理；内侧转轴的长度预留了足够的调节余量，可以适配1.5mm到5mm厚度范围内的不同门板，不需要根据门板厚度单独定制转轴长度，降低了选型和安装的适配成本。

　　从实际使用的可靠性角度出发，整个结构的运动部件都做了耐磨间隙设计，转轴和法兰盘的配合面采用间隙配合，长期反复转动也不会出现磨损松旷的问题，锁芯的弹子结构采用常规的通用锁芯规格，后续如果出现钥匙丢失或是锁芯损坏的情况，可以直接替换同规格的标准锁芯，不需要整体更换整个手柄构件，降低了后期的维护成本。T型操作臂的结构强度经过受力校核，在正常操作施力范围内不会出现变形或是断裂的情况，即使是在低温、多粉尘的工业环境下，整个结构也不会因为环境因素出现卡滞、锁止失效的问题，联锁结构的所有运动部件都内置在手柄主体内部，不会暴露在外侧受到粉尘、水汽的侵蚀，长期使用也能保持可靠的锁止和转动手感。

　　在和门体锁止机构的联动适配性上，转轴的内侧端部采用标准的方轴连接结构，可以直接适配市面常见的柜门锁舌、连杆锁机构，不需要额外加工定制连接轴，安装时只需要将方轴插入对应锁舌机构的连接孔，调整好转动角度就能完成联动装配，转动手柄的过程中，转轴带动方轴同步转动，驱动锁舌完成伸出或是收回的动作，整个传动过程没有多余的传动间隙，操作手感清晰，锁止到位后会有明确的触感反馈，操作人员不需要额外确认就能判断门体是否已经可靠锁止。
