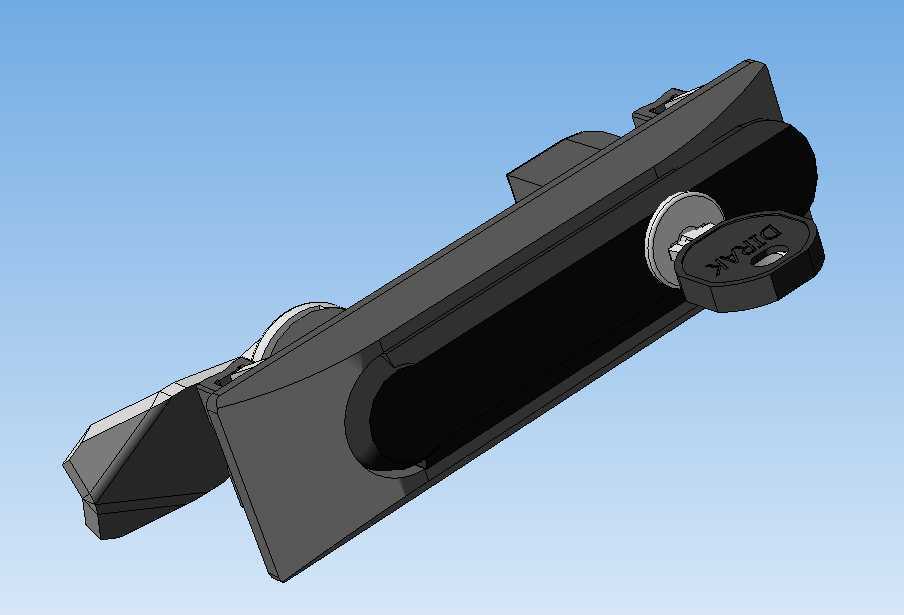

机柜用旋转式插锁结构三维设计

　　这款旋转插锁的设计，最初是针对工业机柜、电气控制柜、户外设备箱体的门板锁闭需求做的结构优化，日常在车间配电设施、通讯基站户外柜、自动化生产线的设备防护门场景里，这类锁具的使用占比非常高，核心要解决的是门板闭合后的限位锁止、防意外开启，同时兼顾非授权开启的防护能力，还要适配不同厚度门板的安装公差，减少现场安装的调整工作量。从结构逻辑上看，这款锁采用旋转驱动插舌伸缩的动作原理，锁芯带动内部的传动拨块转动时，会驱动锁体内部的插舌做直线往复运动，当钥匙插入锁芯旋转90度，插舌完全伸出卡入柜体门框的锁扣槽内，实现门板与柜体的刚性锁止，反向旋转则插舌回缩，解除锁止状态可以开启门板，整个传动路径没有多余的冗余结构，传动效率高，

　　长期使用的卡滞风险低。设计过程中首先考虑的是安装边界的适配性，锁体整体采用长条形嵌入式安装结构，安装时只需要在门板上开出对应尺寸的矩形安装孔，将锁体嵌入孔位后，通过锁体自带的固定卡扣或者背部的安装螺母锁紧，不需要额外做复杂的门板焊接或者铣型加工，适配1.2mm到3mm厚度的冷轧钢板门板、不锈钢门板甚至部分工程塑料材质的设备门板，安装孔位的公差带预留了0.5mm的间隙，抵消钣金加工过程中的冲孔误差，降低现场安装的对位难度。锁体的外露部分做了低突出量设计，锁体表面与门板外表面的突出高度控制在15mm以内，避免设备搬运、人员通行过程中勾挂衣物或者碰撞造成锁体损坏，同时外露的手柄部分做了圆弧过渡处理，没有尖锐的棱角，

　　符合工业设备的安全设计要求。锁芯部分采用了通用的弹子锁芯结构，钥匙插拔顺畅，锁芯的防尘盖和锁体的配合处做了贴合设计，户外使用时可以减少灰尘、雨水进入锁体内部造成的锈蚀卡滞，锁体内部的传动部件都预留了润滑脂存储槽，出厂填充低温润滑脂后，在-20℃到60℃的环境温度区间内都可以保证转动顺畅，不会因为低温冻住或者高温导致润滑脂失效出现卡涩。插舌的行程设计为12mm，足够的伸缩量可以抵消门板长期使用产生的轻微变形，避免因为门板轻微下坠、变形导致插舌无法卡入锁扣的问题，插舌的头部做了导向斜面，关门时即使门板和门框有轻微的位置偏差，导向斜面也可以引导插舌顺利滑入锁扣槽内，不需要反复对位调整门板位置。在材质选型的设计考量上，

　　锁体外壳采用锌合金压铸成型，表面做黑色喷塑处理，兼顾结构强度和耐腐蚀性能，插舌部分采用高强度钢冲压成型，表面做镀锌钝化处理，承受1000N的侧向推力时不会出现明显变形，满足工业设备的防暴力开启基础要求，锁芯部分采用铜质弹子搭配锌合金锁芯外壳，耐磨性能好，长期插拔钥匙不会出现过度磨损导致的钥匙打滑、开锁失效问题。实际选型使用时，需要注意门框上锁扣的安装位置要和锁体插舌的伸出位置对正，锁扣的槽口宽度要比插舌宽度大2mm以上，预留足够的调整余量，安装时要保证锁体和门板表面贴合紧密，避免固定松动导致锁体晃动影响锁止可靠性，日常维护只需要定期在锁芯孔内喷入少量干性润滑剂，就可以保证长期使用的顺畅性，不需要拆解锁体做复杂维护。这款锁的结构设计没有多余的复杂零件，整个锁体的零件数量控制在12个以内，装配工序简单，适合批量生产，同时零件的通用性强，易损的锁芯部分可以单独更换，不需要整体更换锁体，降低后期的维护成本。针对不同的使用场景，这款锁的结构还可以做拓展调整，比如增加挂锁孔位实现双人双锁管理，或者更换不同长度的插舌适配更厚的门板或者特殊的门框结构，基础的传动结构不需要做改动，只需要更换对应尺寸的插舌零件就可以满足不同的定制需求，结构的拓展性很强。
