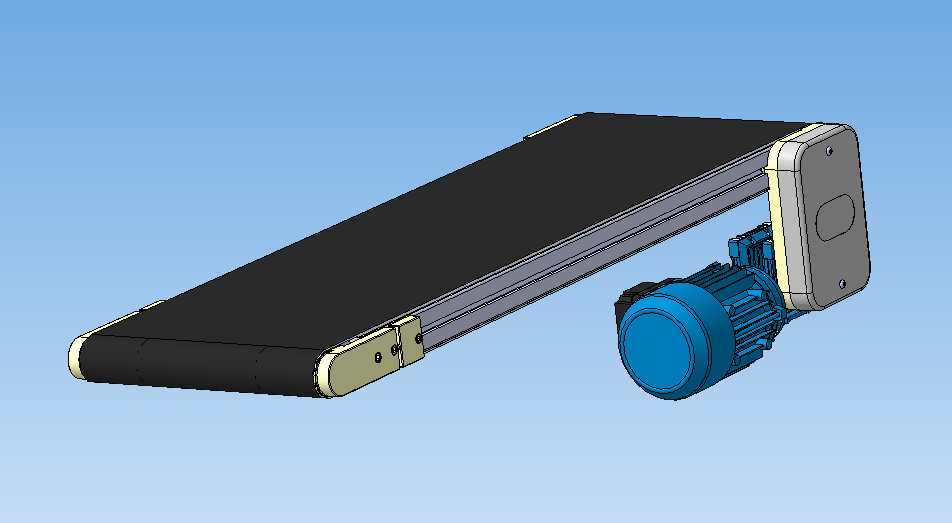

右侧驱动窄幅平皮带输送装置结构

　　这款侧驱式平皮带输送结构，在轻工装配、电子零部件周转、小型包装件转运场景中适配性极强，不少3C产品组装线、食品内包装分流段、五金小零件工序间传递工位，都会选用这类窄幅短行程输送单元作为线体衔接模块。区别于中间底部驱动的常规皮带机，该结构将驱动总成布置在设备右端头，能最大程度压缩线体下方的占用空间，对于需要在输送线下方布置工装夹具、检测探头或者接料溜槽的工位来说，这种布局能留出充足的安装操作空间，避免驱动电机与下方辅具产生干涉。从结构设计逻辑来看，该输送单元采用铝型材作为主体承载框架，型材自带的T型槽道可直接用于安装侧边挡条、工位传感器支架、导向护边等附件，无需额外焊接安装座，现场调整工位布局时拆装效率极高。

　　驱动端集成了电机与传动辊的连接结构，省去了外置链传动或者同步带传动的冗余结构，驱动辊表面做了滚花防滑处理，能有效避免皮带在启停瞬间出现打滑丢转的问题，从动端设置在设备左端，内置张紧调节机构，通过端头的调节螺栓即可调整皮带张紧度，校正皮带跑偏问题，日常维护时不需要拆解整体框架，仅需松开端头压块即可完成皮带更换作业。该输送单元的有效输送宽度为300mm，整体线体长度为1000mm，安装时需注意预留右侧驱动电机的侧向空间，电机向下突出框架底面的高度需在安装支架设计时提前预留，设备整体的进料端与出料端高度可根据对接线体的高度选配支撑脚架，支撑脚可做±50mm的高度调节，适配不同高度差的工位对接需求。皮带表面采用平面哑光PVC材质，

　　对于表面易刮花的塑胶件、印刷后的包装件输送友好，不会在物料表面留下压痕或者传动划痕，皮带运行速度可通过配套的调速器在常用工况区间内调整，匹配不同生产节拍的输送需求。在实际选型应用中，这类侧驱短皮带机常作为专机的进出料衔接单元，比如在小型零件的视觉检测工位，可直接将检测相机架设在皮带上方的型材槽位上，驱动端侧置的结构不会遮挡相机的布线与安装空间；在包装工位的成品输出段，该结构可直接对接打包机的进料口，右侧的电机不会与打包机的机身产生位置冲突。设计建模时，框架的铝型材拼接处采用内置角码连接，保证整体框架的直线度与结构刚性，端头的端盖采用钣金折弯成型，既起到防护内部传动结构的作用，也能避免操作人员误触旋转的传动辊引发安全隐患。

　　皮带下方的承托板采用高密度耐磨板材，全程贴合皮带底面，避免输送较重物料时皮带出现下凹变形，保证输送面的平面度，对于需要在皮带上完成扫码、喷码作业的工位，平整的输送面能保证扫码识别率与喷码位置的一致性。考虑到车间日常清洁需求，该结构的驱动端与从动端都设计了可拆卸的防尘盖板，清理皮带缝隙掉落的物料碎屑时，仅需拆下盖板即可完成清理，不需要拆解整体线体，降低了日常维护的工作量。
