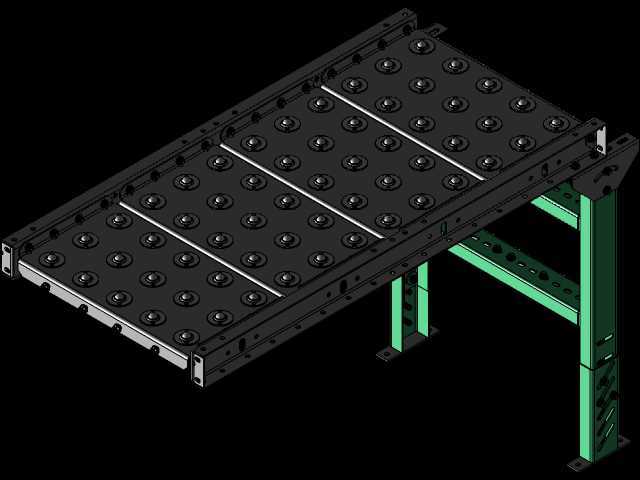

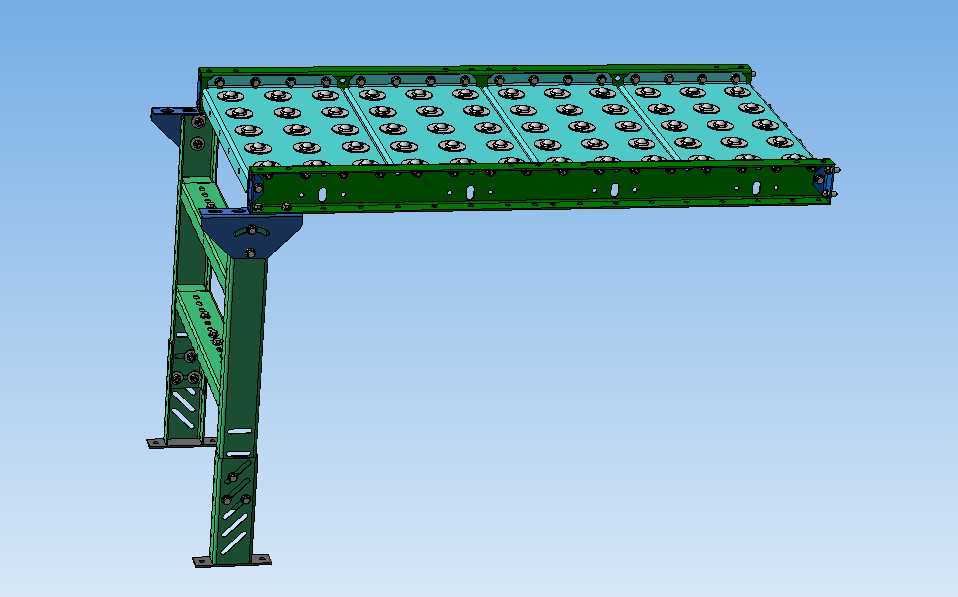

球形支架支撑的多向万向球输送台面结构

　　在3C电子组装、小件五金分拣、包装线接驳这类需要频繁调整物料输送方向的工位场景里，普通带式或辊筒输送机只能实现单一直线方向的物料传输，遇到需要横向移载、转向分拣、人工辅助对位的工序时，往往需要额外加装顶升移栽、转向推块等附加机构，不仅增加设备整体占地，多机构联动也会提升故障点数量，后期维护成本随之上升。这款带球形支架的多向输送截面结构，正是针对这类柔性输送需求设计的单元模块，台面上密集排布的万向滚珠（牛眼轮）可以让放置在台面上的硬质工件在水平面上任意方向滑动，不管是人工推送调整工件位置，还是配合侧边的拨料机构实现90度转向分流，都不需要额外设置复杂的传动结构，工件移动阻力小，操作时不需要耗费过多人力就能轻松推动较重的工件。

　　从结构设计逻辑来看，整个模块分为支撑支架与输送台面两部分，支撑部分采用双立柱式球形铰接支架，支架与台面的连接位置采用带定位孔的铰接座结构，既可以根据现场工位的高度差调整台面的倾斜角度，适配不同上下游设备的接驳高度，铰接位置的锁紧结构也能保证调整完成后台面不会出现晃动偏移，支架立柱上预留的多组等距安装孔，可以配合不同长度的紧固件调整整体支撑高度，适配从700mm到1200mm区间的常用工位操作高度，支架底部的安装脚板开有长条形固定孔，可以直接通过膨胀螺栓固定在水泥地面，也可以配合脚轮做成可移动的临时输送工位。输送台面采用框架式焊接结构，边框采用加厚矩形钢管焊接成型，保证整个台面在承受较大工件重量时不会出现中部下挠变形，台面板上的万向球安装孔采用矩阵式排布，相邻万向球的中心距控制在50mm，保证尺寸大于100mm的工件放置在台面上时，至少有四个万向球同时接触工件底面，避免工件出现卡滞、倾斜的问题，万向球采用法兰式安装结构，从台面板下方穿入紧固件固定，后期如果单个万向球出现磨损卡滞，不需要拆解整个台面，直接从下方更换损坏的单元即可，维护效率更高。

　　在安装边界方面，这个输送模块的台面宽度常规适配600mm的标准输送线宽度，单节截面的长度为1200mm，多节模块可以通过侧边的连接法兰拼接成更长的输送线，拼接时只需要调整相邻模块的支架高度，就能实现平缓的高度过渡，不需要额外加工过渡连接板。台面侧边预留的安装槽可以加装导向护栏、光电传感器安装支架、挡停机构等附属配件，不需要在台面上二次钻孔焊接，避免破坏台面的整体防锈涂层。在实际使用场景中，这类多向输送台面常布置在生产线的人工检测工位、包装工位、多线交汇的分流位置，比如在小家电组装线上，工装板带着产品流到该工位后，可以直接横向推到旁边的检测台位，不需要等待移栽机构动作，能有效提升工位间的物料流转效率；在五金件加工车间，较重的金属零件放在台面上，工人可以轻松转动工件调整加工面，配合小型加工设备完成多面加工操作，相比普通的固定工作台，能大幅降低工人搬抬工件的劳动强度。设计过程中需要注意，万向球的选型要匹配输送工件的最大单重，单颗万向球的额定承载需要留足1.5倍以上的安全系数，避免工件压坏滚珠结构；支架铰接位置的锁紧螺栓需要采用防松结构，设备长期运行产生的振动容易导致螺栓松动，造成台面倾斜；台面板的平面度公差需要控制在每米1mm以内，避免工件在台面上出现自行滑动的问题，影响工位操作的安全性。
