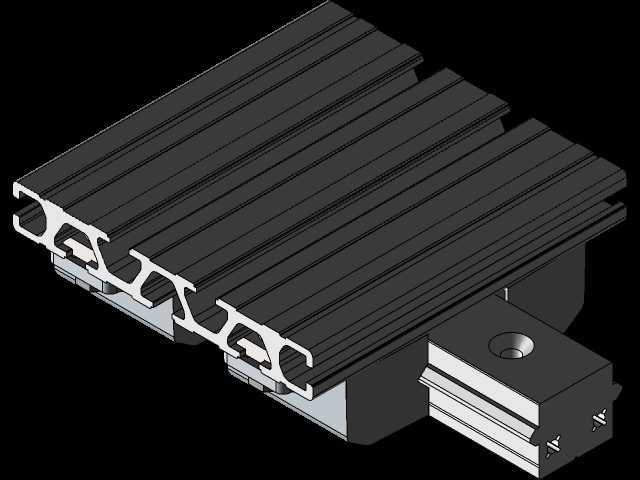

重载型双滑块直线滚子导轨结构

　　在自动化生产线、精密机床、重载搬运设备的传动系统中，直线滚子导轨是承担高精度直线导向、承载大负荷动静态载荷的核心部件，区别于传统滚珠导轨的点接触承载形式，滚子导轨采用线接触滚动结构，在同等安装截面下能承载更高的径向、反径向以及侧向载荷，同时保持更低的摩擦阻力，适配高速往复运动的工况需求。这款双滑块配置的直线滚子导轨，在结构设计上充分考虑了重载工况下的受力均衡性，两根平行的导轨型材采用中空加强筋结构，在减轻自身重量的同时保证了导轨基体的抗弯、抗扭刚度，导轨滚道面经过精密磨削加工，表面粗糙度控制在合理区间，能有效降低滚子滚动过程中的振动与噪声，延长整体使用寿命。滑块部分采用集成式密封结构，两端的密封刮片能有效阻挡加工过程中产生的切屑、

　　粉尘、切削液进入滑块内部的滚道区域，避免滚子与滚道面出现磨粒磨损，滑块内部的滚子保持架采用工程塑料材质，能保证滚子在循环过程中始终保持正确的姿态，避免出现滚子歪斜、卡滞的问题，即使在高速往复运动的工况下也能保持平稳的运行状态。从安装边界来看，导轨型材的截面采用标准化的安装尺寸设计，底面与侧面设置有定位基准面，安装时可以通过侧面的顶丝结构调整导轨的平行度，导轨上的安装孔采用沉孔设计，适配标准内六角螺栓安装，安装后螺栓头部不会高出导轨上表面，不会对滑块的运行造成干涉。双滑块的配置形式可以根据负载的安装需求调整两个滑块之间的间距，当搭载的工作台面尺寸较大、负载重心存在偏移时，适当拉大两个滑块的间距可以有效提升整体结构的抗倾覆力矩能力，

　　避免运行过程中出现滑块卡滞、导轨局部受力过大导致的磨损加剧问题。在实际设备选型应用中，这类滚子导轨常被用在数控加工中心的进给轴、自动化桁架机械手的移动横梁、重载直线模组的导向单元、大型检测设备的平移工作台等场景，相比普通滑动导轨，它的摩擦系数仅为滑动导轨的1/50左右，能大幅降低驱动电机的负载扭矩，同时长时间运行后的精度保持性更好，不需要频繁调整导轨间隙。设计建模过程中，需要重点关注滚道与滚子的接触角设计，合理的接触角能同时兼顾多方向的承载能力，同时要预留出滑块润滑脂的加注通道，保证运行过程中滚道与滚子之间能形成稳定的油膜，降低磨损速率；导轨的拼接结构也需要做专门的设计，当设备行程超过单根导轨的最大制造长度时，

　　拼接处的滚道对齐精度需要控制在微米级，避免滑块经过拼接位置时出现卡顿、冲击的问题。另外，滑块的端部循环结构设计直接影响导轨的运行速度与噪声水平，流畅的循环返向曲线能让滚子在进出承载区时不会产生刚性冲击，即使在每分钟数十米的运行速度下也能保持较低的运行噪声。在安装调试环节，需要先清理安装基准面的毛刺与杂物，将导轨贴合在设备安装基准面上，按照对角线顺序逐步拧紧安装螺栓，之后使用百分表打表检测导轨的直线度与两根导轨的平行度，保证两根导轨的平行度误差控制在允许范围内，再将滑块与移动工作台连接，连接过程中不要强行敲击滑块，避免滑块内部的滚子与滚道出现磕碰损伤。这类导轨在日常维护中只需要定期通过滑块上的注油嘴加注指定牌号的润滑脂，就能保证长期稳定运行，相比传统的滑动导轨大幅降低了维护工作量与维护成本。
