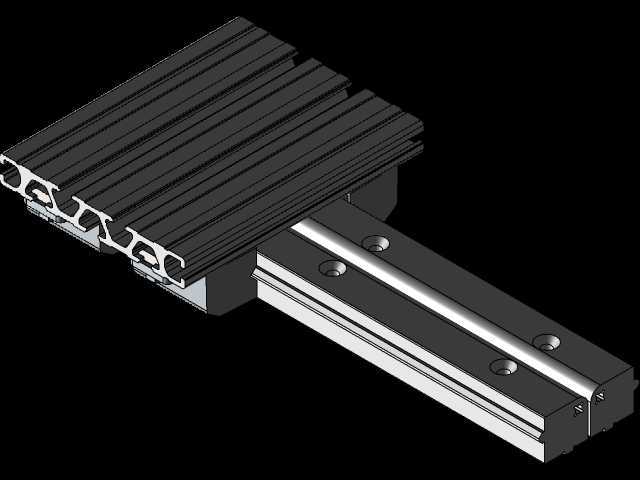

直辊机组重载直线滚子导向承载装置

　　在高负载直线往复运动的工业场景中，普通滚珠导轨的接触应力上限往往难以满足大吨位工况的长期运行需求，这类直线滚子导向装置正是针对直辊机组等重载输送、加工设备的运动需求开发的导向承载部件，其核心作用是为运动部件提供高精度的直线运动轨迹，同时承受垂直、水平方向的复合载荷，抵消设备运行过程中产生的倾覆力矩，保障运动过程的平稳性与重复定位精度。从结构设计逻辑来看，该装置采用多列滚子交错排布的承载形式，区别于滚珠点接触的受力模式，滚子与滚道之间为线接触，同等外形尺寸下额定动载荷可提升3至4倍，能够适配冶金直辊机组、重型板材输送线、大型机床工作台等需要长期承受大负载、高频率往复运动的场景，在冶金产线中，这类装置可支撑轧辊调整机构的精准位移，

　　在重型加工设备中可承载工件工作台的长行程移动，避免运动过程中出现卡滞、爬行、精度偏移等问题。设计过程中首先明确了安装边界的适配要求，导轨部分采用标准工业铝型材安装基准，安装孔位间距符合通用重载导向件的安装规范，可直接替换同规格的滚珠导轨产品，无需对设备安装基面做额外改造；滑块部分的主体采用镂空式框架结构，在保证结构刚性的前提下尽可能降低运动部件的自重，减少往复运动过程中的惯性冲击，内部的滚子保持架采用分段式设计，每列滚子独立设置循环回路，避免高速运动过程中滚子出现偏斜、卡滞，同时在滑块两端设置有密封端盖，可阻挡加工过程中产生的金属碎屑、粉尘进入滚道内部，延长部件的维护周期与使用寿命。从受力特性来看，该装置的滚道面采用淬硬处理，

　　表面硬度达到HRC58-62，可承受长期滚动摩擦带来的磨损，滚子采用高精度圆柱滚子，直径一致性误差控制在微米级，保障多列滚子受力均匀，避免局部应力集中导致的滚道点蚀、剥落问题；在安装调试阶段，只需保证两根平行导轨的安装基面平面度、平行度符合公差要求，预紧力可通过滑块侧的调整螺钉进行微调，根据实际负载工况调整到合适的预紧等级，既可以消除运动间隙提升导向精度，也可以避免预紧力过大导致的运行阻力升高、磨损加快问题。实际应用中，这类装置的运行速度上限可满足多数工业设备的运动需求，在润滑充足的工况下长期运行的精度保持性优异，相较于滑动导轨摩擦阻力降低60%以上，驱动功率损耗更小，同时不会出现滑动导轨常见的低速爬行问题，

　　在需要精准位移控制的重载工况下优势明显。针对直辊机组的特定使用场景，该装置的滑块安装面设置有定位销孔，可与辊组安装架实现精准定位，保障多组辊子的平行度公差，避免辊组运行过程中出现偏载导致的皮带跑偏、板材输送偏移等问题；导轨的拼接设计可支持长行程场景的使用，拼接处的精度误差可通过安装基面的调整进行补偿，满足数十米长的产线导向需求。在结构细节上，滑块内部设置有润滑脂储油腔，可通过注油嘴定期补充润滑脂，润滑脂可随着滚子的循环均匀涂抹到滚道接触面上，无需复杂的集中润滑系统即可满足长期润滑需求，降低设备的维护成本；侧面的密封件采用双唇口结构，内层密封阻挡润滑脂泄漏，外层密封阻挡外界杂质进入，在多粉尘、多金属碎屑的冶金、加工车间环境中也能稳定运行。
