CPC ST7M系列微型线性导轨结构

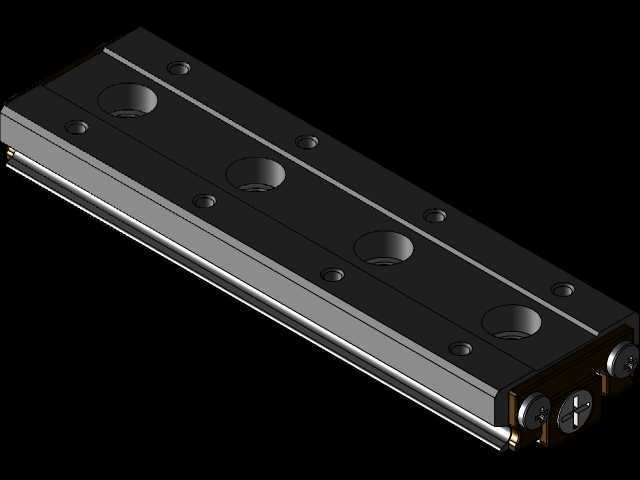

　　在精密电子组装、小型检测设备、半导体晶圆搬运、桌面级数控加工单元这类对安装空间有严格限制的场景里，微型线性导轨的选型往往直接决定整套运动机构的最终布局边界，本次呈现的CPC ST7M-V0-N-55规格导轨，就是面向窄空间高刚性导向需求开发的滚动导向组件。从实际装配逻辑来看，该款导轨采用一体化钢质滚道基体，滑块与导轨的配合面经过精密磨削加工，滚动体循环回路内置在滑块主体内部，端部的密封端盖采用棕色工程塑料材质，通过十字槽盘头螺钉与滑块金属主体锁紧固定，既可以阻挡外部粉尘、切削碎屑进入滚道内部，也能减少内部润滑脂的外泄损耗，适配无频繁维护的长周期运行工况。从安装边界维度考量，该款导轨的标称安装长度为55mm，

　　导轨本体宽度适配7mm规格的微型安装槽，滑块上预留的两个安装沉孔可直接通过M2规格内六角螺钉与运动负载台连接，导轨本体上的等距安装孔位可直接与设备安装基板锁附，不需要额外加工转接板，能最大程度压缩运动机构的Z向占用空间，对于XY两轴叠层安装的小型运动平台来说，这种紧凑尺寸可以有效降低叠层高度，减少上层轴的运动惯量，提升平台整体的动态响应速度。在功能特性层面，该导轨采用两列钢球接触的滚道设计，接触角经过优化匹配，可同时承受径向载荷、一定的反倾覆力矩以及双向横向载荷，在轻载高速往复运动场景下，滚动摩擦系数可维持在较低区间，运动过程无明显爬行现象，定位重复精度可满足微米级进给的需求。设计过程中需要重点关注滑块的预压等级匹配，

　　V0级预压属于微间隙到零预压的区间，适合低阻力、高响应速度的运动场景，比如视觉检测镜头的微调滑台、点胶头的进给机构，如果是有切削载荷的小型加工场景，则需要更换更高预压等级的滑块来提升整体刚性，避免滚道在交变载荷下出现早期点蚀失效。从实际应用的适配场景延伸来看，这类微型导轨除了常规的工业自动化设备，还广泛应用在医疗检测仪器的样本移送机构、3D打印设备的打印头运动轴、小型光学调焦平台上，这类场景普遍要求导轨运行噪音低、运动平顺、无卡顿，该款导轨的滚道曲率经过匹配优化，滚动体在循环回路中的换向冲击被降到最低，运行过程中不会产生明显的金属碰撞异响，符合对噪音有严格要求的实验室、医疗场所使用需求。在三维建模过程中，需要重点还原滚道的曲率参数、

　　滑块与导轨的配合间隙、端部密封件的安装槽尺寸、安装孔的沉头深度与位置公差，这些参数直接决定后续装配干涉检查的准确性，如果是做整机的运动仿真，还需要准确设置滑块与导轨之间的摩擦系数、接触刚度参数，才能模拟出真实的负载下形变、运动阻力变化情况，为后续的选型校核提供可靠的数模支撑。另外需要注意，这类微型导轨的滑块不具备从导轨上强行脱出的结构设计，建模时要还原滑块的行程限位特征，避免实际装配时滑块脱出导轨导致滚动体散落，影响装配效率。在做安装布局设计时，还要预留出润滑脂注油的操作空间，虽然该款导轨端盖上自带注油嘴接口，但如果安装空间过于紧凑，注油嘴无法对接的话，会大幅提升后期维护的难度，这也是很多初级结构设计人员容易忽略的细节点。
