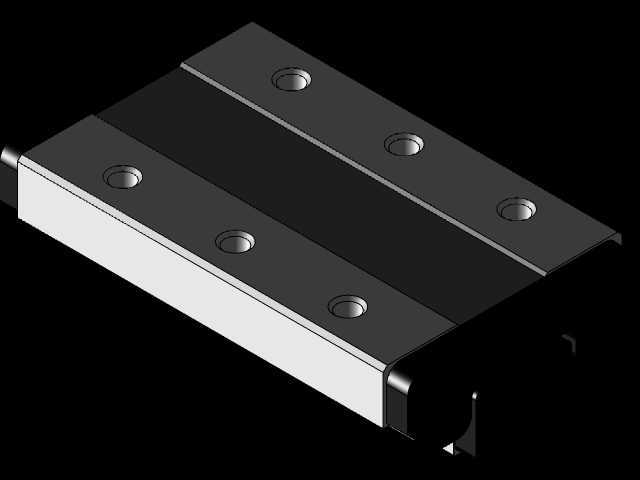

EWELLIX S726T0P5线性滚珠导轨滑块结构

　　做精密传动结构设计快十二年，经手的线性导向部件选型少说也有几百套，这次拆解建模的EWELLIX S726T0P5滚珠导轨滑块，是之前给半导体晶圆搬运工位做设备升级时接触的型号，当时客户要求重复定位精度控制在微米级，常规的低组导轨根本满足不了节拍下的精度保持性，翻了三家供应商的样册才敲定这个系列。先从实际应用场景说，这类高刚性滚珠导轨最常出现在三个核心工况段：一是精密检测设备的探针移动轴，比如三坐标测量机的X/Y向横梁导向，要求运行时无爬行、侧倾刚度足够，不然探针测头的微小偏移都会直接导致测量数据超差；二是高速贴装设备的贴装头移动导轨，每分钟上百次的往复启停，既要保证滚珠循环的流畅性，还要控制滑块运行时的振动幅值，避免贴装元件出现偏移；三是数控磨床的砂轮进给轴，承受径向磨削载荷的同时，还要抵抗磨削过程中的断续冲击力，这就对导轨滚道的接触角设计、滚珠的预压等级有极高要求。

　　再讲产品本身的功能特性，这个型号的滑块属于法兰型长滑块结构，和同规格的短滑块比，额定动载荷能高出近40%，适合悬臂安装或者跨距较大的传动场景。滑块内部的滚珠采用四列等接触角设计，接触角设置成45度，四个方向的额定载荷基本一致，不管是垂直方向的下压载荷、水平方向的侧推载荷，还是偏载产生的力矩载荷，都能通过四列滚珠均匀分担，不会出现单侧滚道过载点蚀的问题。滚珠循环回路采用的是端盖式回流结构，回流槽的曲率做了连续顺滑过渡，没有传统结构的直角拐点，滚珠在进出滚道时不会产生硬性撞击，高速运行时的噪音能控制在62分贝以内，比普通导轨低8分贝左右，适合无尘车间这类对噪音有要求的生产环境。滑块两端的密封件采用的是双层双唇结构，内层密封负责阻挡滑块内部的润滑脂泄漏，外层密封负责刮除导轨表面附着的切屑、粉尘、切削液，之前在机加工车间的设备上用了两年，拆开滑块检查内部滚道，几乎没有磨粒磨损的痕迹，密封的可靠性确实比单层密封的型号好很多。

　　说到设计思路，建模的时候特意把每个细节都还原到位，首先是安装基准面的设计，滑块的底面和侧面都做了0.01mm的平面度公差要求，安装时靠侧面的基准边靠紧设备安装面的定位台阶，不需要额外打表找正就能保证导轨和传动丝杠的平行度，能节省至少三分之一的安装调试时间。滑块上的安装沉孔做了锪平处理，沉孔深度公差控制在±0.02mm，安装螺栓拧紧后，螺栓头不会高出滑块上表面，避免和上方移动的工装板产生干涉。导轨的滚道采用的是哥特式圆弧结构，和滚珠的接触变形量比单圆弧结构小30%，在相同预压等级下，刚性更高，精度衰减更慢，正常维护工况下，运行一万公里精度保持率能达到98%以上。另外滑块内部还设计了自润滑储油腔，储油腔里的润滑脂能通过油道缓慢渗透到滚珠和滚道的接触面上，常规工况下每运行五千公里才需要补充一次润滑脂，比没有储油腔的型号维护周期长两倍，能减少设备停机维护的时间。

　　再讲外形尺寸和安装边界，这个型号的滑块宽度是70mm，总高度是48mm，滑块长度是126mm，对应的导轨宽度是25mm，属于25规格的高组导轨系列。安装孔的横向跨距是57mm，纵向安装孔间距是80mm，安装螺栓采用M6的内六角圆柱头螺栓，螺栓的拧紧扭矩推荐值是12N·m，拧得过紧会导致滑块变形、运行阻力变大，拧得过松会导致运行时滑块松动、精度下降。导轨的单根最大长度可以做到4米，对接安装时，导轨的端面做了45度的倒角对接结构，对接处的接缝间隙控制在0.02mm以内，滚珠经过接缝时不会有卡顿感，适合长行程的传动场景。滑块的允许静力矩三个方向分别是：俯仰方向120N·m，偏摆方向120N·m，翻滚方向85N·m，选型时如果是单滑块悬臂结构，要核算力矩载荷是否在允许范围内，超过额定值的话需要增加滑块数量或者选更大规格的型号。另外要注意安装面的平面度要求，设备安装导轨的基准面平面度要控制在每米0.02mm以内，如果安装面平面度太差，强行拧紧螺栓会导致导轨变形，运行时出现卡顿、噪音大、寿命缩短的问题，之前有客户自己安装时没注意安装面平面度，结果导轨只用了三个月就出现了滚道点蚀的问题，重新加工安装面更换导轨后才解决问题。

　　建模的时候还特意把容易被忽略的细节做了出来，比如滑块端面的油嘴位置，油嘴采用的是直通式压注油杯，安装在滑块端面的中间位置，不管是从滑块左侧还是右侧都能接油管注油，方便不同安装方向的设备布管。滑块上表面的两个定位销孔，是用来安装上方的移动工装板时做定位用的，销孔直径是5mm，深度是6mm，安装时配做定位销，能保证工装板和滑块的位置精度，避免反复拆装工装板时出现位置偏移。还有导轨两端的安装孔倒角，做了1mm的45度倒角，安装时螺栓能顺利穿入，不会因为孔口的毛刺导致安装卡滞。这些细节看起来不起眼，但实际做设备装配的时候，每一个细节都会影响最终的装配效率和设备运行稳定性，做三维建模的时候把这些细节还原到位，后续出工程图、做装配仿真的时候才不会出现干涉或者工艺性问题，也能给选型的工程师提供准确的安装尺寸参考，避免选型时因为尺寸偏差导致后续安装出问题。
