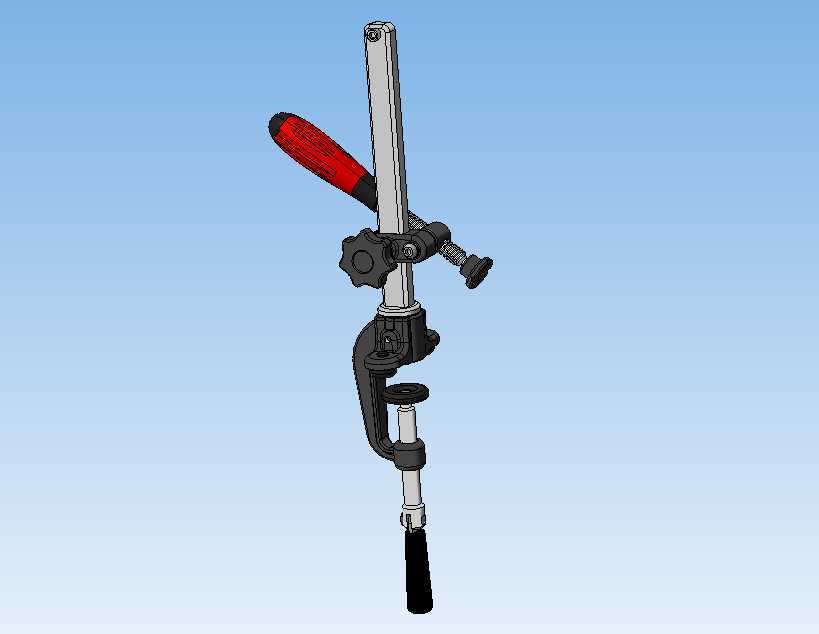

带角压结构桌面夹持固定夹具

　　这类带角压结构的桌夹，在小件装配、手工打磨、电子元件返修、实验室试样固定等场景里使用率极高，区别于普通平口桌夹，它额外设置的角向压接结构，能同时完成垂直方向压紧与侧向限位，避免被夹工件在加工受力时出现侧滑偏转。从结构设计逻辑来看，整套夹持机构分为桌面锁紧段、立柱支撑段、角压执行段三个核心部分，桌面锁紧段采用C型夹口配合螺旋顶紧结构，夹口的开合范围覆盖常规工作台10到60毫米厚度的台板，顶紧端设置软质防滑垫，既可以增大夹持摩擦力，也能避免夹伤工作台漆面或金属台面。立柱支撑段采用冷拉圆钢作为主体承载件，表面做镀锌防锈处理，立柱与锁紧座之间设置快拆调节结构，松开星形手拧旋钮即可快速调整角压执行段的整体高度，调整行程覆盖0到280毫米范围，

　　能适配不同高度的工件装夹需求，锁紧旋钮采用星形防滑结构，无需额外工具即可手动完成锁紧操作，锁紧力矩满足常规手工操作下的承载要求，不会出现受力下滑的问题。角压执行段是整套夹具的核心功能区，横向伸出的压臂采用可转动铰接结构，配合侧面的微调螺旋顶杆，既能对工件上表面施加垂直压紧力，也能通过顶杆调整压臂的偏转角度，适配带斜面、异形边角的工件装夹，压臂末端的压头采用可拆卸式橡胶压头，接触面积约120平方毫米，压紧时不会在工件表面留下压痕，针对脆性材料、薄壁件的装夹友好度更高。压臂上配套的红色绝缘手柄，一方面方便操作人员快速扳动压臂完成开合动作，另一方面在涉及弱电焊接、电路检测的作业场景下，能起到基础绝缘防护作用。整套夹具的安装边界非常清晰，

　　锁紧时仅占用工作台边缘约80毫米的横向空间，立柱后方无突出结构，不会干涉台面上其他工具的摆放，整体重量控制在1.2千克左右，既保证了装夹时的结构刚性，也方便根据作业需求随时转移安装位置。在实际使用中，这类夹具常被用来固定小型电路板进行焊接作业、固定首饰坯件进行打磨抛光、固定小型塑料件进行粘接装配，也可作为临时工装的固定基座，搭配小型台虎钳、迷你打磨机等附件拓展使用场景。设计过程中，各个转动铰接位置都预留了0.1到0.15毫米的配合间隙，既保证转动顺畅无卡滞，也不会因为间隙过大出现装夹晃动的问题，所有螺纹配合段都采用标准公制粗牙螺纹，磨损后配件替换成本极低，C型夹座的转角位置做了圆弧过渡处理，避免应力集中导致长期使用后出现夹座断裂的问题，压臂与立柱的连接位置设置了防脱卡簧，即使松开锁紧旋钮，压臂组件也不会从立柱上滑落，避免操作时砸伤工件或操作人员。
