带张紧自锁功能的吊装索具挂钩结构

　　在起重吊装、货物捆扎转运的作业场景里，这类带索具张力保持功能的挂钩，是替代传统无锁止普通吊钩的核心受力部件，日常会配合编织吊装带、扁平织带或者小型钢丝绳索具使用，覆盖车间内工件周转、物流货场货物固定、轻型设备移位捆扎等多个高频作业场景。和普通只具备挂接功能的吊钩不同，这款结构集成了索带张紧与锁止功能，不需要额外搭配拉紧器就能在挂接完成后，通过杠杆压合结构把索带预紧到合适张力，避免吊装或运输过程中索带松脱、货物移位的风险。

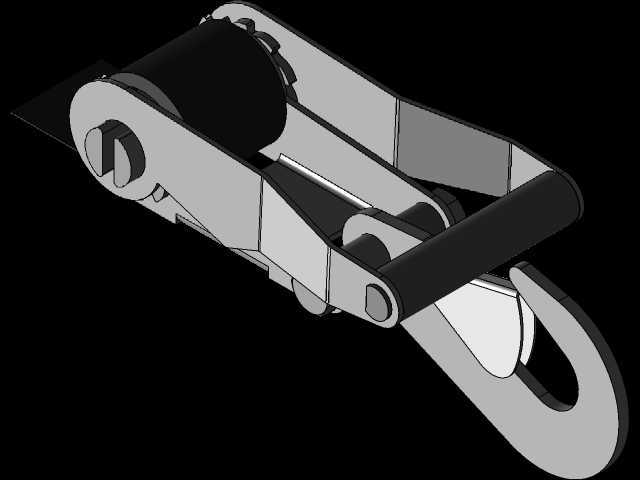

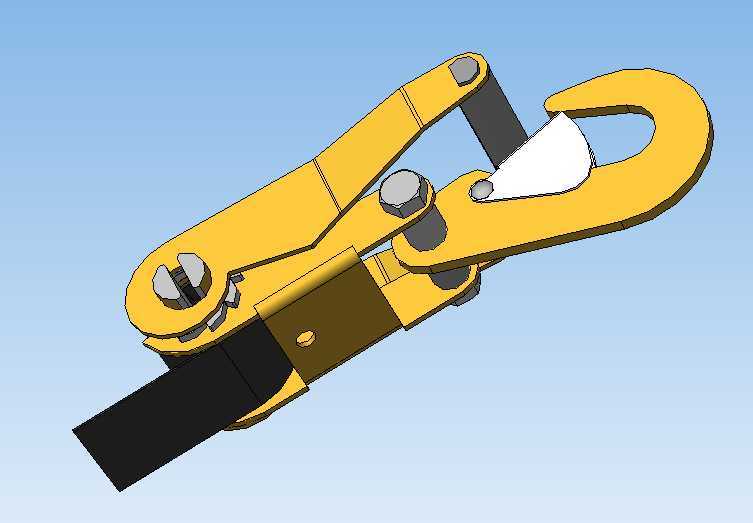

　　从结构设计逻辑来看，整个部件采用铰接式多连杆布局，主体承力的钩体采用大圆弧过渡的钩头设计，钩尖位置做了内收的防脱挡边，即使没有额外加装防脱卡，也能在索具受力后形成自然的防脱限位，避免索具从钩口滑出。压合张紧的手柄部分做了加长力臂设计，作业人员手动压合时不需要借助额外工具，就能通过杠杆放大作用力，把穿入结构内的扁平索带压紧在摩擦压块上，压块表面做了网格状的防滑齿纹，和索带接触时能增大摩擦力，避免张紧后索带出现回滑松脱。所有铰接转动的位置都采用销轴加轴用挡圈的限位结构，销轴和铰接孔之间预留了合理的转动间隙，即使在户外作业沾染少量泥沙、灰尘，也不会出现转动卡滞的问题，同时销轴采用贯穿式设计，受力时剪切应力均匀分布在整个销轴截面上，不会出现局部应力集中导致的销轴变形断裂。

　　安装适配边界上，这款挂钩的索带穿入槽宽度适配常规25mm到50mm宽度的扁平吊装带，穿入位置做了圆弧导角，不会在穿入索带时割伤织带表层的编织纤维，避免索带出现局部应力集中的损伤点。整个挂钩闭合后的整体轮廓没有突出的尖锐棱角，在狭小空间内作业时不会剐蹭周边工件或者作业人员，钩体的挂接内孔直径适配常规8mm到16mm直径的吊环、卸扣连接，不需要额外加工转接件就能直接和现有起重吊具配套使用。张紧锁止结构在压合到位后，手柄会和钩体主体形成平行贴合的状态，不会出现突出的杆段在吊装过程中被意外磕碰导致锁止失效，同时锁止位置自带棘轮式的逆止卡齿，张紧过程中可以分段压合逐步调整张力，不会出现压合过程中手柄回弹伤人的情况，需要释放索具时只需要拨开逆止卡齿就能抬起手柄，快速松开压块取出索带。

　　从受力设计的角度，整个结构的承力路径做了连续化处理，索带的张紧拉力直接通过压块传递到钩体主体，铰接销轴只承受转动过程中的剪切力，不承担主要的张紧载荷，大幅降低了铰接位置的磨损速度，延长部件的整体使用寿命。钩体的承力截面做了等强度优化，在钩头弯曲应力最大的位置适当加厚了截面尺寸，在手柄等只承受手动力的位置适当减小截面，在保证整体结构强度的前提下控制了整体重量，作业人员长时间手持操作也不会有明显的负重感。所有金属结构件的边缘都做了倒钝处理，没有飞边毛刺，不会在操作过程中划伤作业人员或者割损索具表层，压块的防滑齿深度控制在1mm以内，既能保证足够的摩擦阻力，又不会因为齿纹过深压伤索带内部的纤维丝，避免索带出现隐性损伤带来的安全隐患。

　　实际作业过程中，这类集成张紧功能的挂钩相比传统“吊钩+拉紧器”的分体组合，减少了一个连接环节，也就减少了一个潜在的失效风险点，整体结构更紧凑，在狭小的货物捆扎空间里也能灵活布置，不会因为分体部件的体积过大出现无法安装的问题。在轻型起重作业场景下，比如1吨以内的工件吊装转运，这款挂钩可以直接配合单根扁平吊带使用，挂接工件吊点后张紧锁止，就能直接起吊，不需要额外调整索具长度，作业效率相比分体结构能提升40%以上。同时整个结构没有复杂的弹性零件或者易损件，日常维护只需要定期清理铰接位置的泥沙，在销轴位置涂抹少量润滑脂就能保证转动顺畅，不需要频繁更换配件，适合在工地、货场等维护条件有限的场景下长期使用。
