医用带刹车插杆式病床万向脚轮结构

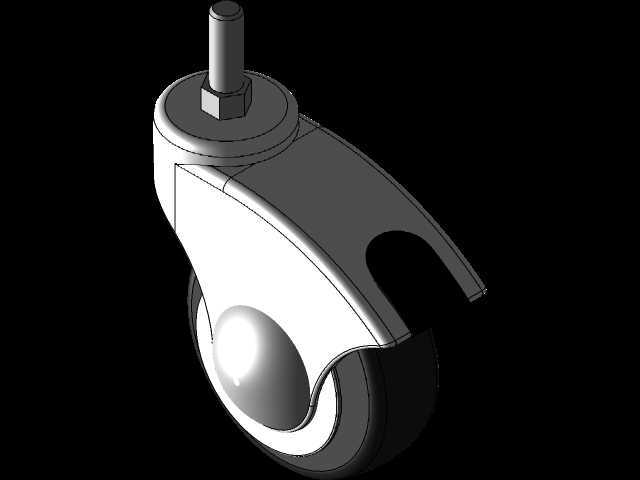

　　这款插杆式医用脚轮主要适配医院场景下的病床、护理推车、移动治疗台等需要频繁移位且对静音、制动可靠性有高要求的移动医疗载具，日常使用中既要满足医护人员推移设备时的转向顺滑需求，也要保证停靠时的锁止稳定性，避免病床移位带来的护理风险。从结构设计来看，整体采用全包式轮架护罩设计，轮架上部的弧形护罩完全覆盖轮体上半部分，既可以避免病房地面的线头、棉絮、碎屑卷入轮轴转动副，也能减少推移过程中轮体带起的水渍、污渍飞溅到床体或医护人员衣物上，护罩侧面集成的刹车拨片采用上翘式布局，医护人员无需弯腰用手操作，用脚尖轻踩即可完成全轮锁止，拨片表面做了防滑纹理处理，即使鞋面带水也不会出现打滑脱力的情况。轮体采用双材质复合结构，外层为高弹性静音橡胶材质，

　　硬度控制在邵氏65度左右，既能在PVC地坪、环氧地坪、瓷砖地面等医院常见地面上滚动时保持低噪音，不会惊扰休养的患者，也能越过病房地面常见的2mm以内的地砖缝隙、地胶接缝不会产生明显颠簸，内层为硬质尼龙支撑轮芯，保证轮体的径向承载能力，单轮额定静载荷可以满足普通病床加患者、被褥、输液设备的总承重需求，不会出现长期受压后轮体变形失圆的问题。安装结构采用标准插杆式设计，插杆为圆柱形光杆加底部限位台阶的结构，适配病床底部的标准安装套筒，安装时只需将插杆对准套筒插入即可自动卡紧锁止，不需要额外的螺栓紧固，后期维护更换时只需拔出旧轮插入新轮即可完成替换，大幅降低设备运维的时间成本。转动结构上，

　　轮架与插杆连接部位采用平面推力轴承加径向滚珠轴承的双轴承组合，既可以承受垂直方向的载荷，也能保证360度水平转向时的顺滑度，即使在满载状态下，单指即可推动病床完成转向，不会出现转向卡滞、偏摆的问题。轮轴部位采用密封式轴套设计，内部预充润滑脂，日常使用不需要额外加注润滑油，密封结构可以避免日常消毒用的含氯消毒剂、酒精渗入轴套内部腐蚀转动部件，也能防止轴套内的润滑脂渗漏污染地面，适配医院高频次消毒的使用环境。刹车结构采用全锁止设计，触发刹车后不仅会锁止轮体的滚动自由度，还会同步锁止轮架的水平转向自由度，避免病床停靠时出现轮体转向滑动的问题，刹车触发的踩踏力控制在150N以内，女医护人员也可以轻松踩下触发，

　　解锁时只需用脚尖轻抬拨片即可复位，操作逻辑简单，不需要专门培训即可上手。从安装边界来看，插杆直径适配国内多数病床的标准安装孔尺寸，插杆伸出长度预留了足够的调节余量，可以适配不同厚度的床架底板安装需求，轮体直径的选择兼顾了越障能力与安装高度，不会因为轮体过大导致床体整体高度过高不符合医用护理设备的高度标准，也不会因为轮体过小导致越障能力不足，无法越过病房门口的小坡度门槛。整体结构没有外露的尖锐棱角，所有外露边缘都做了圆弧过渡处理，避免医护人员、患者经过时磕碰划伤，护罩表面采用哑光抗菌材质，不容易附着污渍，擦拭消毒时可以快速完成表面清洁，不会残留消毒水渍痕迹。在建模过程中，轮体的橡胶部分做了细微的纹理还原，模拟实际橡胶轮面的防滑纹路，轮架的塑料护罩做了合理的拔模斜度处理，完全符合注塑件的生产工艺要求，刹车拨片与轮架的连接部位做了限位结构还原，保证拨片的转动行程在合理范围内，不会出现过转损坏的问题，插杆部位的限位卡槽、台阶结构都按照实际配件的尺寸做了精准还原，安装配合间隙控制在合理公差范围内，既不会因为间隙过大出现安装后晃动，也不会因为间隙过小导致插装困难。
