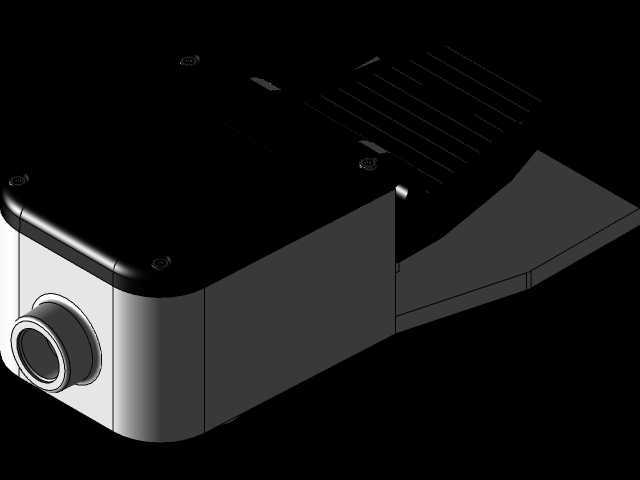

工业脚踏式电压控制操作踏板结构

　　这类脚踏式电压控制踏板，常出现在需要手脚协同作业的工业工位上，比如小型冲压工位的单次触发控制、焊接设备的电压档位切换、医疗辅助设备的脚控启停、流水线工位的信号触发，操作人员双手持握工件或操作工具时，可通过脚部踩踏完成电压回路的通断或档位切换，完全解放双手，避免手部操作带来的动作中断，提升连续作业的流畅度。从结构设计来看，整个踏板分为底座承托结构、踩踏触发段、上部防护壳体三个核心部分，底座采用宽幅平板式设计，底部预留了安装固定的孔位，可直接通过螺栓固定在工位地面或设备台架的脚踏区域，安装时需要预留足够的脚部活动空间，前方预留不小于150mm的脚部伸入空间，左右两侧各预留50mm的避让空间，避免踩踏时脚部与周边设备剐蹭，

　　底座的边缘做了斜切过渡，不会绊倒过往的作业人员。踩踏段的表面做了密集的防滑凸筋结构，即使作业人员鞋底沾有少量油污或切削液，也能保证踩踏时不打滑，踩踏的行程设计在30mm左右，踩踏力度控制在20-30N，既不会因为力度太小导致误触发，也不会因为力度太大造成长时间作业的脚部疲劳，踩踏段与底座之间通过铰接结构连接，铰接位置做了耐磨衬套设计，可承受百万次以上的踩踏循环，不会出现铰接松旷的问题。上部的防护壳体采用全包式结构，将内部的电压触发模块、触点组件完全封闭在壳体内部，壳体的接缝处做了错位挡边设计，可阻挡车间内的粉尘、切削液飞溅进入内部，避免触点接触不良或短路问题，壳体顶部做了内凹的防滑平面，日常维护时可以临时放置小型工具，不会轻易滑落。

　　内部的电压触发模块采用分段式接触设计，轻踩时触发第一档电压回路，踩到底时触发第二档，可适配不同设备的双档位电压控制需求，接线口设置在壳体的后侧，预留了防水接头的安装位置，布线时可将线缆从设备台架下方走线，避免线缆被踩踏破损。在实际选型适配时，需要注意踏板的额定电压参数要匹配被控设备的工作电压，安装时要将踏板放置在操作人员自然坐姿下脚部可轻松触及的位置，不要过度偏移脚部的自然活动范围，长期使用时需要定期检查铰接位置的磨损情况，以及内部触点的烧蚀情况，及时清理壳体缝隙处积攒的粉尘，保证触发动作的可靠性。这类踏板的外形整体尺寸控制在长260mm、宽180mm、高120mm左右，不会占用过多的工位空间，底座的重量经过配重设计，

　　即使不通过螺栓固定，正常踩踏时也不会出现踏板移位的情况，可适配临时工位的快速部署需求。设计过程中充分考虑了工业现场的复杂使用环境，所有外露的结构件都采用了耐油、耐老化的工程材质，不会因为长期接触车间内的油污、冷却液出现材质脆化的问题，踩踏的动作反馈清晰，操作人员可以通过脚部的触感判断是否触发到位，不需要低头查看踏板状态，可完全将注意力集中在手部的作业内容上，降低操作失误的概率。
