环形轨道摆移传动演示结构

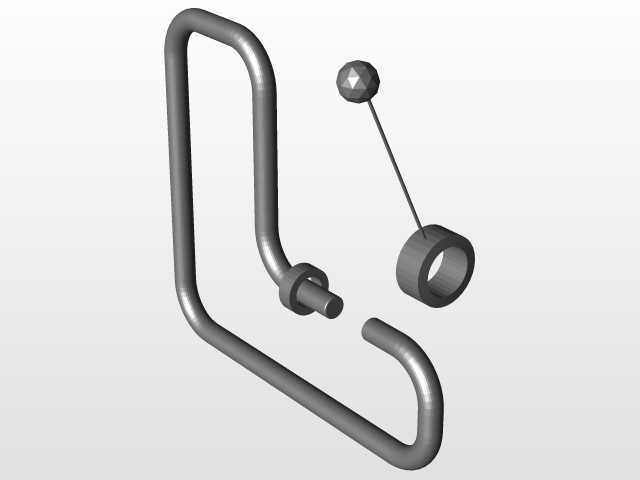

　　这套摆移结构常被用于自动化产线的工位转移动作、小型物料的定向推送场景，也可作为教学演示机构用于机械原理课程的运动展示，能直观呈现沿固定环形路径的往复摆移运动逻辑，帮助学习者理解空间曲线轨迹下的运动约束设计。从功能特性来看，该结构依靠弯制的环形管状轨道作为运动导向基准，配套的滑动套环嵌套在轨道外侧，可沿轨道的弯折路径顺滑移动，套环一侧延伸出的摆杆末端连接载具安装位，能够带动末端负载完成预设轨迹的摆移动作，轨道末端的限位挡圈可限制滑动套环的行程边界，避免运动过程中出现脱轨问题，摆杆与套环的连接位置采用了轴孔配合结构，可根据实际负载需求调整摆杆的伸出长度，适配不同的作业半径要求。设计过程中，首先需要根据目标摆移轨迹确定环形轨道的弯折曲率，

　　轨道的弯曲半径不能小于管材的最小弯曲半径，避免弯制过程中出现管壁瘪陷、应力集中断裂的问题，轨道的两个直段部分需要保持平行度公差，确保滑动套环在直段移动时不会出现卡滞，轨道与安装基座的连接点设置在直段的端部位置，采用插接配合加紧固件锁紧的方式，既保证连接强度，也能在轨道磨损后快速更换。从安装边界来看，整套结构的占用空间由环形轨道的外轮廓尺寸决定，轨道的两个平行直段间距决定了摆移动作的横向行程，轨道的弯折段圆弧半径决定了转向位置的运动平滑度，安装时需要保证轨道整体的平面度误差在允许范围内，否则滑动套环在经过弯折段时会出现额外的摩擦阻力，长期运行会加剧套环内壁的磨损。滑动套环的内壁与轨道外壁之间预留了合适的配合间隙，

　　既不会因为间隙过大导致摆杆运动时出现晃动，也不会因为间隙过小导致滑动阻力过大，套环的材质可根据使用场景选择，轻载演示场景可采用工程塑料材质降低摩擦噪音，工业重载场景则可采用铜质衬套结构提升耐磨性能。摆杆末端的安装位设置了标准的轴连接结构，可直接加装真空吸盘、夹爪等末端执行元件，无需额外设计转接件，降低了整套机构的集成难度。在实际产线应用中，这套结构可搭配小型气缸或者曲柄连杆机构作为动力输入，驱动滑动套环沿轨道做往复摆移动作，相比传统的直线导轨加旋转台的组合结构，这套环形轨道摆移结构的零部件数量更少，整体占用空间更紧凑，运动轨迹完全由轨道形状决定，不需要复杂的控制系统做轨迹插补运算，运行可靠性更高，维护成本更低。

　　设计时还需要考虑运动过程中的动平衡问题，摆杆带动负载移动时，在轨道弯折段会产生离心力，因此轨道的安装固定点需要做加强设计，避免长期受交变载荷影响出现连接松动，滑动套环与摆杆的连接位置可设置减重孔，降低运动部件的整体重量，减少动力输入的负载要求。轨道的表面粗糙度需要控制在合理范围内，过于粗糙会增大滑动摩擦阻力，过于光滑则会导致润滑脂难以附着，加速接触面的磨损，一般工业应用场景下轨道表面做防锈处理即可，不需要过高的表面精度。
