三极手动负荷隔离开关结构设计

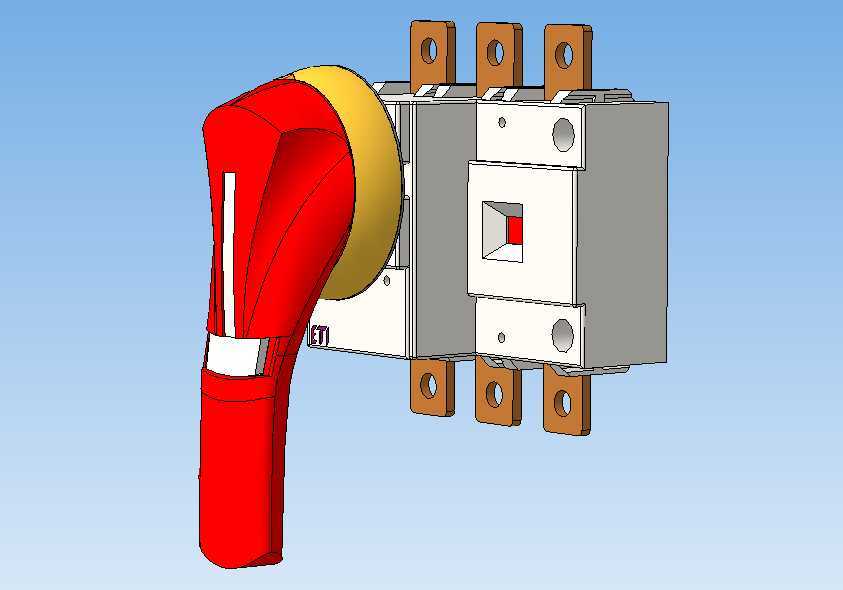

　　这款三极手动操作开关主要应用于低压配电系统的进线侧、母联分段回路以及大功率负载前端的电源隔离场景，在工业厂房动力柜、建筑工地临时配电箱、成套低压开关柜、光伏并网直流侧配电回路中都能见到这类器件的身影，核心作用是在设备检修、线路维护时提供明确可见的断开点，保障运维人员的作业安全，同时也可在无负载状态下完成电路的通断切换，部分满足分断能力要求的型号也可带小负荷直接操作。从结构设计来看，操作手柄采用大角度拨转结构，红色绝缘握把搭配黄色指示环，操作时的转动角度对应明确的分合位置，手柄表面的防滑凸筋能保证操作人员戴绝缘手套操作时也不会打滑，手柄与内部操作机构的连接采用防松卡扣结构，避免长期操作后出现手柄松脱、位置偏移的问题。

　　进出线端采用铜质接线端子排，每极配置上下两个安装固定孔，适配不同规格的铜排压接或者多股电缆线鼻连接，端子排与本体基座之间设置绝缘隔弧板，防止分断瞬间产生的电弧飞溅引发极间短路。本体基座采用阻燃绝缘工程塑料模压成型，各极之间设置独立的绝缘隔离腔，将三相导电回路完全物理分隔，避免因积尘、凝露导致的极间爬电问题。设计过程中首先确定的是安装边界尺寸，这款开关采用导轨与螺钉双重兼容的安装方式，背部预留标准35mm电气导轨卡扣，同时基座四角设置M6螺钉安装孔，既可以快速卡装在成套柜的标准安装导轨上，也可以通过螺钉直接固定在安装板上，适配不同的柜内安装场景。操作机构的传动逻辑采用弹簧储能式设计，手柄扳动到临界点后机构会快速完成触头的分合动作，

　　不会因为操作人员的扳动速度慢导致触头拉弧时间过长，有效延长触头的使用寿命。触头部分采用银合金触点材质，接触电阻小、耐电弧烧蚀能力强，长期带载工作也不会出现触点过热氧化的问题。从安装适配性来看，这款三极开关的相间距符合低压配电的通用安全距离要求，接线端子的位置预留了足够的压线空间，即使是大平方电缆压接线鼻后也能顺利接入，不需要额外弯折铜排或者电缆。本体正面设置红色分合状态指示窗口，手柄处于合闸位置时窗口显示红色标识，分闸位置时窗口无红色显示，运维人员在柜外就能清晰判断开关的当前状态，不需要打开柜门验电确认，大幅提升日常巡检的效率。在结构建模过程中，需要重点关注操作机构的运动干涉问题，手柄转动全行程内不能与基座、端子排、

　　相邻柜内器件产生碰撞，同时要保证触头的接触压力符合设计要求，避免长期工作后触头接触不良发热。绝缘件的爬电距离、电气间隙都要满足低压电器的相关安全规范，不同电位的导电部件之间的最短路径要符合污秽等级下的绝缘要求。这款开关的操作力设计在合理区间，既不会因为操作力过大导致操作人员扳动困难，也不会因为操作力过小在震动环境下出现误分闸的情况，机构本身设置自锁结构，合闸状态下如果没有主动扳动手柄，不会因为外力震动导致开关自行分断。在实际选型应用中，这类手动开关通常与断路器、接触器等器件配合使用，作为配电回路的明显断开点，不用于分断短路电流或者大负荷电流，主要承担电源隔离的功能，因此在结构设计时不需要配置复杂的灭弧室，但在触头分断位置还是设置了简易的隔弧结构，应对偶尔带小负荷分断时产生的少量电弧。接线端子的导电排采用镀锡处理，既可以防止铜排氧化，也能降低接触电阻，保证大电流通过时的温升在标准允许范围内。基座的安装孔位、导轨卡扣的尺寸都与市面主流同规格隔离开关兼容，替换安装时不需要重新在安装板上打孔，直接替换原有器件即可，大幅降低现场改造的工作量。
