ESSENTRA PCF50型快换工作台夹持机构

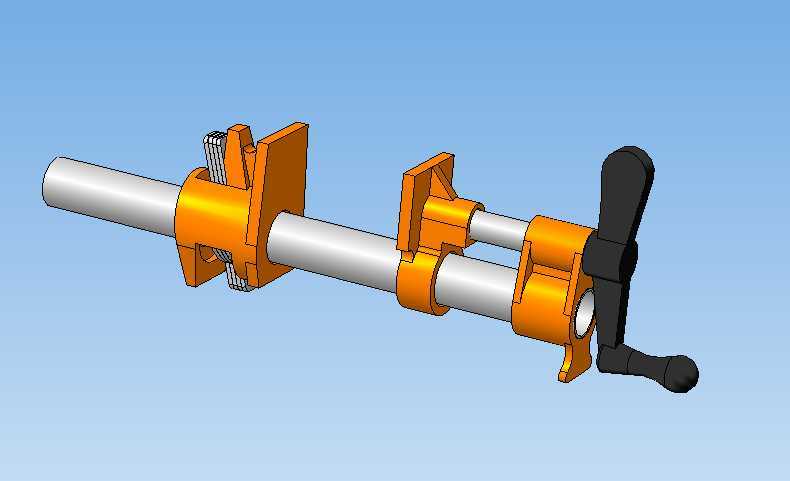

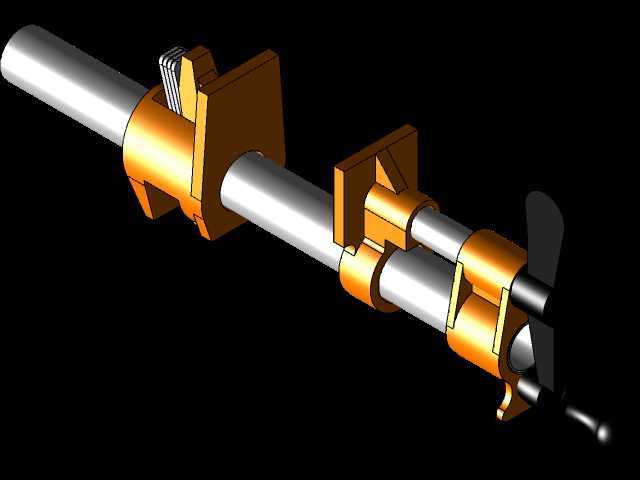

　　在木工加工、轻型装配、电子元件组焊这类需要频繁调整工件装夹位置的作业场景里，传统台虎钳的固定安装方式、大行程锁紧的操作冗余，一直是拖慢工位换型效率的核心痛点，这款快换夹持结构正是针对这类高频换夹需求开发的工位配套部件。不同于传统靠丝杠全程进给实现锁紧的夹具，该结构采用滑动式快锁主体搭配偏心压合锁紧机构，夹持作业时，先将活动夹座沿光轴导轨滑动至贴合工件表面的位置，无需转动多圈手柄进给，直接扳动末端的蝶形锁紧手柄，依靠偏心轮的过死点压合结构，就能瞬间完成夹座与光轴的锁止，同时配合夹座内侧的防滑压齿，对穿设在夹口内的杆状工件、或是台面上的板状工件边缘施加稳定的夹持力，整个锁紧动作仅需单次扳动，松开时反向扳动手柄即可解锁，

　　活动夹座可沿光轴快速滑动至下一装夹位置，单工位单次换夹的操作时长能压缩到传统丝杠夹具的五分之一以内。从结构设计逻辑来看，整套机构以一根高精度冷拉光轴作为承载基体，光轴表面做了硬铬镀层处理，粗糙度控制在Ra0.8以内，既保证活动夹座滑动时的顺畅度，又能长期承受锁紧时的径向挤压力，不会出现滑动卡滞、表面压痕凹陷的问题。两个夹座的主体采用锌合金压铸成型，夹座与光轴配合的内孔做了铜套镶嵌设计，避免锌合金基体直接与光轴摩擦造成磨损，延长整套夹具的使用寿命；偏心锁紧模块的转轴采用45号钢调质处理，偏心轮与夹座的接触位置做了圆弧过渡，锁紧时的压合力均匀分布在光轴半周表面，不会出现单点应力集中造成光轴变形的情况。安装适配层面，

　　该快换台夹的固定夹座底部预留了标准T型槽螺栓安装孔，可直接适配市面多数轻型工作台的T型槽间距，也可通过底部的沉孔用内六角螺栓直接固定在定制工装台面上，光轴的有效夹持行程可根据工位需求调整，本次建模的PCF50规格适配最大50mm直径的杆状工件装夹，夹座开口高度适配最大40mm厚度的板件装夹，整套机构的安装边界宽度不超过300mm，高度不超过120mm，不会占用工作台过多的操作空间，也不会干涉工位上方的焊枪、螺丝刀、打磨头等作业工具的操作路径。实际产线应用中，这类快换夹常成对布置在工作台两侧，配合定位挡块使用，在多品种小批量的线束加工工位、小型相框组装工位、学生金工实习台、模型制作工作台上都有广泛适配，相较于传统夹具，

　　它的滑动夹座没有多余的突出结构，工件放置时不会被夹座的凸起部分剐蹭，扳动手柄的操作力经过偏心机构放大，仅需施加不到10N的扳动力就能产生超过500N的夹持力，既不会因为夹持力过小造成工件加工时移位，也不会因为操作力过大增加操作人员的劳动强度。夹座的夹持端面做了可拆卸的橡胶防滑垫安装槽，可根据被夹持工件的材质更换不同硬度的防滑垫，夹持木质、塑料等软质工件时不会夹伤工件表面，夹持金属工件时可更换硬质金属压块，保证夹持刚性。整套结构没有复杂的传动零件，日常维护仅需定期在光轴表面涂抹少量润滑脂，清理夹座滑动缝隙内的加工碎屑即可，偏心转轴位置自带防尘密封圈，木屑、焊渣、金属碎屑不会进入转轴配合缝隙，长期使用也不会出现锁紧卡滞的问题。在三维建模过程中，该结构的所有配合公差都按照实际量产的零件公差做了装配校验，光轴与铜套的配合采用H7/g6的间隙配合，保证滑动顺畅的同时不会出现径向晃动，偏心轮的锁紧行程经过反复校核，扳动手柄到锁紧位置时，偏心轮的压合量刚好达到0.3mm，既保证足够的锁止摩擦力，又不会因为压合量过大造成手柄扳动困难、夹座开裂的问题。
