医疗设备用d50mm组合调节支撑脚轮结构

　　在医疗设备的移动与固定场景中，这类带水平调节功能的组合脚轮是高频使用的支撑移动部件，常见于移动式诊疗床、监护仪推车、医用设备操作台、体外诊断设备等需要频繁移位又要求就位后绝对稳定的医疗装备上。不同于普通工业脚轮，医疗场景对脚轮的要求更偏向低噪运行、无易积尘缝隙、就位后无窜动、调节操作省力，这款d50mm规格的组合支架恰好匹配这类需求，将万向移动功能与水平支撑调节功能集成在同一安装基座上，无需在设备底部单独排布脚轮与调节脚，大幅压缩了底部安装空间，也避免了多部件排布带来的干涉问题。

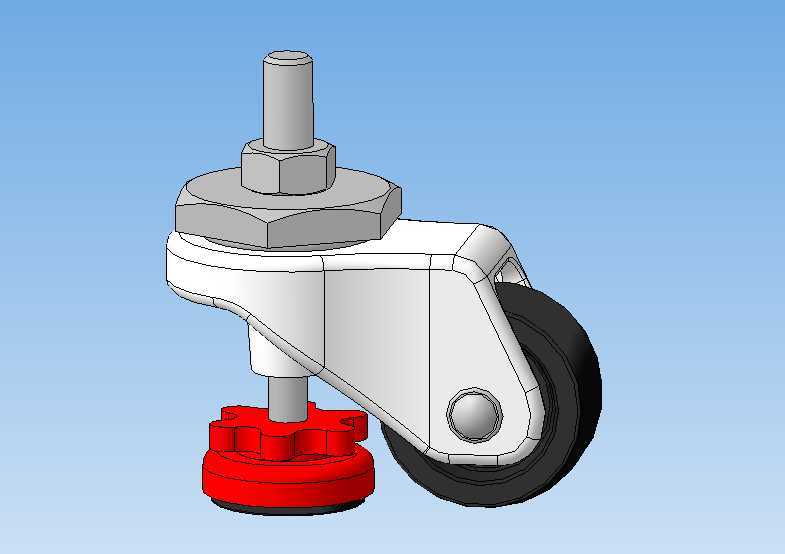

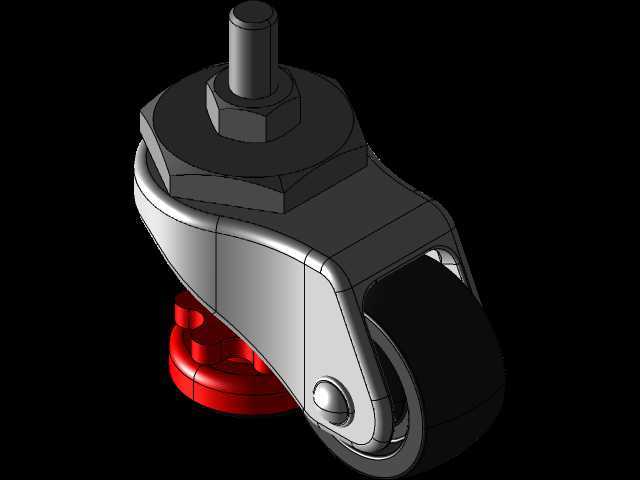

　　从结构设计逻辑来看，这款部件采用一体化的冲压焊接支架作为承载主体，支架上部设置螺杆式安装结构，通过上下两个锁紧螺母可以适配不同厚度的设备底板，安装时仅需在设备底板开对应直径的安装过孔，将螺杆穿入后从内侧锁紧上下螺母即可完成固定，不需要额外设计复杂的安装座，对设备底部的结构设计友好度很高。支架一侧铰接50mm直径的聚氨酯滚轮，滚轮采用静音轴承结构，滚动时不会产生金属摩擦异响，滚轮外圈的聚氨酯材质硬度适中，在医院的PVC地坪、环氧地坪上滚动时不会留下压痕，也不会刮伤地面涂层，同时具备一定的减震效果，能减少设备移动过程中内部精密电子元器件受到的振动冲击。

　　支架另一侧集成了可升降的红色调节支撑座，支撑座底部采用防滑橡胶垫，当设备移动到指定位置后，只需旋转红色的调节旋钮，就可以将支撑座向下伸出，直到橡胶垫完全接触地面并将滚轮抬离地面2-3mm，此时设备的全部载荷由四个角的支撑座承担，完全避免了滚轮受压产生的微动位移，哪怕设备上放置较重的诊疗配件、或者操作人员倚靠设备操作，也不会出现滑移、晃动的问题。调节旋钮的外圈做了防滑滚花结构，操作人员不需要借助额外工具，徒手就可以完成调节操作，旋钮的旋转阻尼经过适配，单圈调节行程控制在合理范围，不会出现调节过快导致支撑座磕碰地面的问题，也不会因为阻尼过大导致操作人员调节费力。

　　从安装边界尺寸来看，这款脚轮的安装螺杆直径适配常规医疗设备的通用安装孔位，支架整体的回转半径控制在70mm以内，设备底部设计时只要预留出对应半径的无干涉空间，就可以保证滚轮360度万向旋转时不会碰到设备内部的走线、管路或者其他结构件。支撑座完全收回时，底部距离地面的高度和滚轮最低点保持一致，不会在移动过程中剐蹭地面；支撑座完全伸出时，最大抬升高度可以达到15mm，足以应对医院地面常见的5mm以内的高度差，哪怕地面存在轻微不平整，也可以通过四个角的脚轮分别调节，将设备台面调整到水平状态，保证设备上的检测仪器、计量部件处于水平工作姿态，避免因为设备倾斜导致检测数据偏差、液体试剂倾洒等问题。

　　细节设计上，支架的所有铰接位置都采用了无油润滑的轴承结构，不需要定期加注润滑油，避免了油污滴落污染医疗环境的风险；支架表面采用白色环保喷塑处理，涂层光滑无毛刺，没有容易积藏灰尘、滋生细菌的缝隙死角，日常清洁消毒时可以直接用医用消毒酒精擦拭，不会出现涂层脱落、生锈的问题。滚轮的轮架部分做了圆弧过渡处理，没有尖锐棱角，移动过程中如果碰到医护人员的脚、或者病房的墙体、设备线缆，也不会造成磕碰损伤或者割破线缆外层绝缘皮。红色的调节旋钮和白色的支架形成明显的视觉区分，操作人员可以快速找到调节位置，不需要弯腰仔细辨认，在急诊、手术室这类需要快速移位就位的场景下，能大幅缩短设备就位调整的时间。

　　在结构强度设计上，这款组合脚轮的单组额定承载可以达到80kg，常规一台医疗设备配置四组的话，总承载可以达到320kg，完全覆盖绝大多数中小型医用移动设备的重量需求，支架的铰接轴采用不锈钢材质，长期在医院这种定期消毒、湿度略高的环境下使用也不会出现锈蚀卡滞的问题，滚轮的聚氨酯材料具备耐常见医用消毒剂腐蚀的特性，长期擦拭消毒也不会出现材料变硬、开裂、脱胶的问题。和传统的分离式脚轮加调节脚的方案相比，这种集成式结构减少了一半的安装点，设备底板的开孔数量更少，加工工序更简单，装配时的工时也更短，同时因为所有功能都集成在统一支架上，安装后的整体一致性更好，不会出现分离式部件安装位置偏差导致的调节不顺、滚轮卡滞等问题。
