立式手动压紧垂直夹钳结构设计

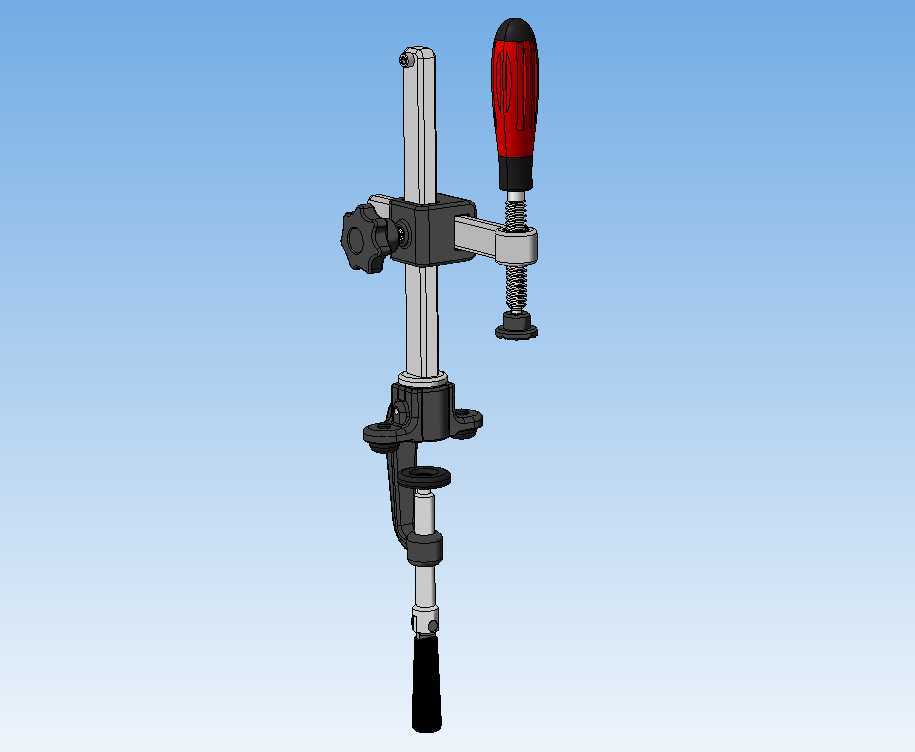

　　在工装夹具的实际应用场景里，这类垂直夹钳的使用覆盖了从小型零件焊接定位、木工构件胶合压紧、电子元器件组装固定到机加工工序辅助装夹的多个环节，尤其适合需要垂直方向快速施力、作业完成后快速松脱的工位，相比横向夹钳，它的施力方向与安装基准面垂直，不会对被夹持工件产生侧向滑移的分力，装夹稳定性更优。从结构功能来看，这款夹钳采用手动螺杆驱动配合垂直导向立柱的结构，握持端的防滑手柄做了曲面贴合设计，操作人员转动手柄时，螺杆通过梯形螺纹副传递压紧力，梯形螺纹的自锁特性可以保证压紧状态下不会因为作业过程中的振动出现松脱，无需额外增加锁止结构就能维持稳定的夹持力。夹钳的导向立柱采用圆柱光杆设计，滑动配合的锁紧滑套可以沿着立柱上下调整位置，

　　适配不同高度尺寸的被夹持工件，滑套侧面的锁紧旋钮可以在调整到合适高度后快速锁死，确定压紧行程的基准位置，避免每次装夹都要重新调整螺杆的空行程。底部的安装基座设计了快装式夹箍结构，既可以通过夹箍固定在圆柱形的工装导杆上，也能通过基座上的安装孔锁附在工作台平面上，安装边界的适配性较强，不需要针对特定安装面做定制化改造就能快速部署。设计这款夹钳的三维结构时，首先要考虑的是受力路径的合理性，操作人员施加在手柄上的扭矩通过螺纹副转化为轴向压紧力，整个力的传递路径要尽量保持同轴，避免出现偏载导致的立柱弯曲或者螺纹副异常磨损，因此滑套与立柱的配合长度做了加长处理，压紧端的压头采用万向自适应结构，压头与螺杆末端采用球头连接，

　　即使被夹持工件的表面存在一定的角度偏差，压头也能自动贴合工件表面，不会出现点接触导致的压痕或者夹持力不足的问题。压头的端面做了防滑纹理处理，接触工件时可以增大摩擦力，避免工件在压紧状态下出现横向窜动。从安装尺寸来看，导向立柱的直径适配常规工装的通用安装孔径，整个夹钳的垂直行程覆盖了常见小型零件的装夹厚度范围，水平方向的悬臂长度控制在合理范围内，避免过长悬臂导致的压紧时结构变形，手柄的转动半径符合人体工程学设计，操作人员单手就能完成夹紧和松脱操作，不需要借助额外的辅助工具。在实际选型使用时，需要根据被夹持工件所需的压紧力匹配对应的螺杆规格，这款夹钳的螺纹副强度可以满足常规轻作业场景的装夹需求，不适合用于大吨位的重型工件压紧，

　　使用过程中需要定期给螺纹副和导向立柱加注润滑脂，减少滑动面的磨损，延长夹钳的使用寿命。滑套的锁紧结构采用偏心凸轮锁紧原理，锁紧时的接触面积足够大，不会因为反复锁紧出现立柱表面的压痕，保证调整过程的顺畅性。整个夹钳的外露金属件都做了防锈处理，适合在车间多粉尘、少量切削液飞溅的环境下长期使用，手柄部分采用绝缘防滑材质，即使在涉及弱电的电子组装工位使用，也能避免静电对元器件造成损伤。
