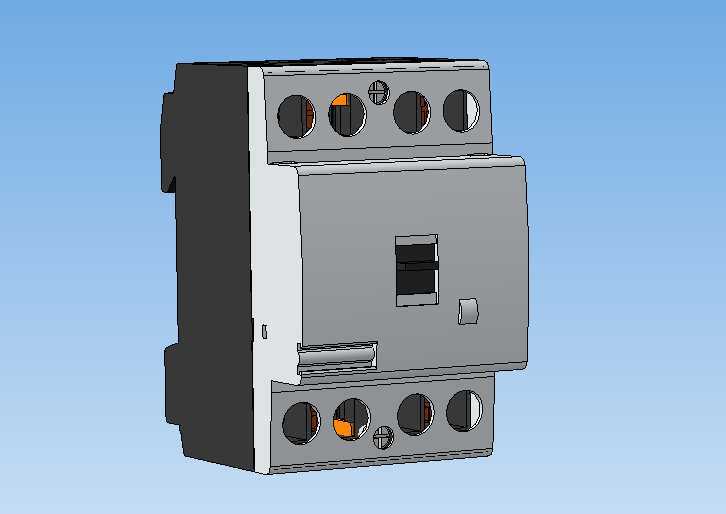

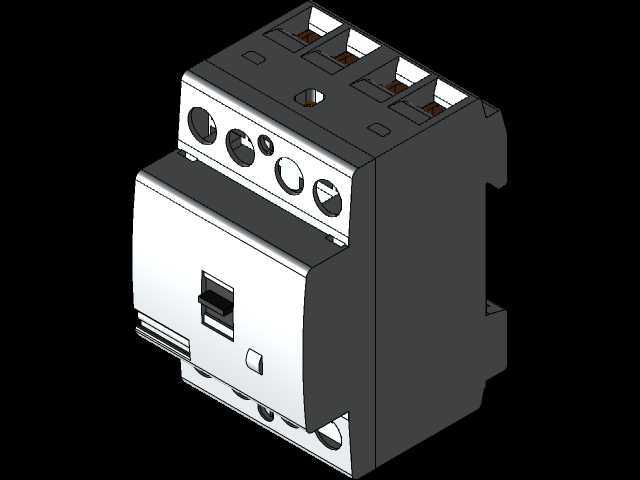

ABB EN40安装接触器三维结构设计

　　在低压配电与工业控制回路的搭建场景里，这类安装式接触器是小功率负载通断控制的核心执行器件，常被布置在终端配电箱、小型设备控制箱的导轨安装位上，承担电机启停、照明回路分合、小型加热器件供电通断的控制任务，相比微型断路器，它具备更频繁的带载操作能力，适配需要远程信号控制通断的回路需求。从实际工程选型的角度看，这款EN40规格的接触器额定工作电流适配40A及以下的交流负载，三极主回路的设计刚好匹配常规三相低压用电设备的接线需求，上下排布的主接线端子预留了足够的接线操作空间，不管是压接铜鼻子还是直接接入硬线，都能留出螺丝刀操作的余量，不会出现端子间距过小导致接线时相邻端子互相干涉的问题。

　　做三维结构设计的时候，首先要卡准的是导轨安装的边界尺寸，这类器件统一适配35mm标准DIN导轨，背部的安装卡扣结构要做活动间隙设计，保证卡扣在推入导轨时能顺利回弹锁止，拆卸时用一字螺丝刀撬动卡扣解锁位就能轻松取下，不需要额外拆卸固定螺丝，这也是终端电气件通用化设计的核心要求。外壳的分模线沿着器件侧面的中缝布置，上下两部分壳体通过卡扣加内部定位柱组合固定，既减少了外露螺丝的数量，也能保证壳体拼接后的缝隙均匀，满足IP20的防护等级要求，防止手指误触内部带电部件。

　　正面的操作指示件做了凹凸的防滑纹理，手动操作的时候能有清晰的触感反馈，状态指示窗口直接联动内部触头支架，器件吸合、释放的状态能直接通过窗口的色块变化直观判断，不需要额外通电测试就能确认触头的动作位置，给现场检修排查提供了便利。主回路的接线端子内部做了压线板的防滑纹设计，压接导线的时候能增大接触面积，避免长期运行后导线松动发热，端子旁的螺丝孔位做了沉台设计，拧紧接线螺丝的时候不会出现螺丝偏位滑牙的问题。

　　器件侧面预留了辅助触点模块的安装卡槽，后期如果需要拓展信号反馈触点，不需要更换主接触器本体，直接把配套的辅助触点模块卡接到侧面卡槽里就能完成扩展，这种模块化的设计思路能减少备件的储备种类，不同回路需要不同触点配置的时候，只需要搭配不同的辅助模块就能适配，不用单独准备多种规格的主接触器。整体外形的宽度尺寸控制在三极器件的常规宽度范围内，并排安装在配电箱里的时候，相邻器件之间不需要预留额外的散热间隙，能最大化利用配电箱内部的安装空间，高度方向的尺寸也适配常规配电箱的层间距离，不会出现器件过高导致箱门无法闭合的问题。

　　建模过程中要重点还原内部触头系统的动作行程，主触头的开距、超程参数要和实物保持一致，这样做虚拟装配验证的时候，才能准确模拟接触器吸合过程中触头的接触状态，排查机构卡滞的潜在问题。外壳的散热槽布置在器件两侧，上下贯通的风道能让器件带载运行时产生的热量顺着空气流动散出，不会因为热量积聚会导致内部线圈过热老化，延长器件的实际使用寿命。接线端子的标识做了凹凸刻字处理，和壳体一体成型，长期使用不会出现标识磨损脱落的问题，现场接线的时候能快速区分进线端和出线端，避免接错线导致的回路故障。
