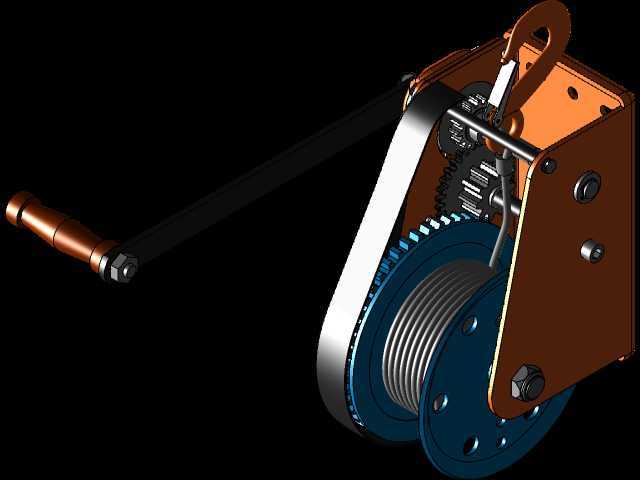

带自锁结构的手动牵引手摇绞车

　　做小型起重牵引设备结构设计快十年，经手的手动卷扬类构件少说也有几十套，这款手摇绞车的结构完成度，在同吨位手动牵引设备里属于实用性拉满的类型。先从实际应用场景说，这类手动绞车不会用在大吨位固定起重工位，更多是零散的户外无动力场景：比如小型货运车辆的货物捆绑拉紧、户外小型设备安装时的短距离重物牵引、仓储区域轻型物料的移位拖拽、甚至是小型船舶靠岸时的缆绳收紧，只要是没有外接动力源、需要稳定可控牵引力的场合，它的适配性都很强。

　　从功能特性来看，这套结构最核心的设计点是集成了棘轮自锁机构，摇把驱动端和卷筒之间通过齿轮组做了减速增扭，不需要额外加装止逆结构，只要停止摇动摇把，棘轮卡爪就会自动卡入齿槽锁止卷筒，不会出现重物反向拖拽导致摇把反转伤人的情况，这一点在手动牵引设备里是安全设计的核心。卷筒侧边做了多层挡边结构，缠绕钢丝绳的时候不会出现跳绳、乱绳的问题，下方集成的吊钩是和机架本体做的铰接连接，牵引时可以自适应受力角度，不会因为侧向受力导致机架变形。摇把末端做了防滑握套，操作时手部施力更稳定，长距离摇转也不容易打滑脱手。

　　说回设计思路，这套结构做的时候首先考虑的是手动操作的力臂匹配，摇把的回转半径是经过受力核算的，额定牵引载荷下，单人施加在握套上的力不会超过人体工学允许的持续施力阈值，长时间操作也不会过度疲劳。齿轮组采用的是开式直齿传动，结构简单维护方便，日常使用只需要定期在齿面涂抹润滑脂就能保证传动顺畅，不需要复杂的密封维护，很适合户外复杂工况使用。机架部分采用的是折弯钢板焊接结构，安装面做了平整处理，既保证了整体结构刚度，又控制了整体重量，单人就能完成搬运和安装固定。

　　再说到安装边界和尺寸相关的设计点，这款绞车的安装孔位集中在机架的直板安装面上，四个固定孔呈矩形分布，安装时只需要在固定基座上对应打四个通孔，用螺栓紧固就能完成安装，不需要额外做复杂的适配支架。卷筒的容绳量是按照常规轻型牵引需求设计的，钢丝绳直径适配常用的6mm规格，缠绕长度满足多数短距离牵引的需求，不会因为容绳量过大导致整体体积冗余，也不会因为容绳量不足限制使用场景。整体结构的外轮廓没有突兀的外凸构件，安装后占用的横向和纵向空间都很小，就算是在狭窄的设备舱、车厢侧边安装也不会出现干涉问题。

　　实际使用的时候，要注意牵引载荷不要超过额定值，虽然齿轮组和机架都做了强度冗余，但长期超载荷使用还是会加剧齿面磨损，降低自锁机构的可靠性。日常存放的时候尽量避免长期暴露在高腐蚀环境里，要是在海边或者高湿度区域使用，可以定期在机架表面做防锈喷涂，延长设备的使用寿命。棘轮卡爪的铰接轴要定期检查有没有卡滞，保证自锁动作灵活可靠，每次使用前可以先空摇几圈，确认卡爪能正常卡入棘轮齿槽，再挂入载荷进行牵引操作，避免安全隐患。

　　从结构建模的角度来说，这套模型的装配关系很清晰，齿轮的啮合间隙、棘轮和卡爪的配合位置、卷筒和机架的同轴度都做了合理的公差预留，要是做同类型产品的结构改型，可以直接在这个基础上调整卷筒长度、齿轮传动比来适配不同的牵引载荷和容绳需求，不需要重新搭建整体框架，能节省不少前期建模的时间。
