125mm医疗设备万向旋转脚轮结构

　　在医疗场景中，移动类诊疗设备的移动顺畅度、运行静音性、转向灵活性直接影响医护操作效率与病区环境体验，这款直径125mm的平板安装式旋转脚轮，正是针对医疗场景的特殊使用需求开发的行走支撑部件。不同于普通工业脚轮，医疗场景对脚轮的要求更为严苛：病区地面多为PVC、环氧地坪等软质饰面，脚轮轮面不能过硬以免刮伤地面，同时日常推送设备时经过病房区域需要极低的运行噪音，避免干扰患者休养；此外诊疗设备经常需要在狭窄的病房通道、病床旁完成小范围转向移位，这就要求脚轮的旋转结构具备极小的回转阻力，同时承载后不会出现卡滞、偏转异响的问题。

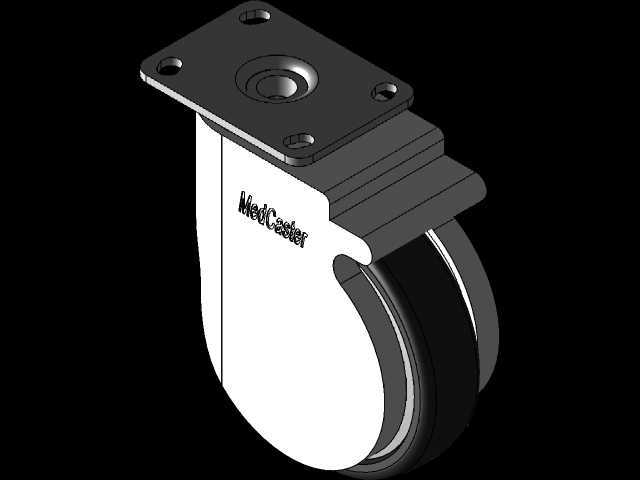

　　从结构设计来看，这款脚轮采用顶部方形法兰安装结构，安装板上预留四个对称布置的安装孔，安装时可直接通过螺栓与设备底部的安装支座固定，安装板中心设置的回转轴承结构，可实现360度水平方向自由旋转，转向时支架与安装板之间通过轴承副传递载荷，避免滑动摩擦带来的转向阻力。轮体支架采用全包式封闭外壳设计，这种结构一方面可以避免日常使用中毛发、灰尘、医疗废弃物碎屑进入轮轴与回转结构缝隙，降低日常维护清理的难度，另一方面光滑的封闭外壳表面没有突出的棱角与缝隙，日常消毒擦拭时可以快速完成表面消杀，符合医疗设备的清洁要求，不会出现污物残留的卫生死角。

　　轮体部分采用软硬复合结构，外层接触地面的轮面采用软质弹性材料，具备一定的形变缓冲能力，经过地砖缝隙、地面微小凸起时可以通过材料形变吸收震动，避免设备上搭载的精密诊疗元件受震动影响精度；内层轮芯采用硬质结构支撑，保证承载后轮体不会出现过度形变导致滚动阻力增大。轮轴部分采用高精度配合的轴套结构，无需频繁加注润滑脂即可长期保持顺畅转动，适配医疗设备低维护的使用需求。

　　从安装边界来看，这款脚轮的方形安装板尺寸适配多数中型移动医疗设备的底部安装位，安装孔的孔距符合医疗脚轮的通用安装规范，设备选型时无需额外修改底部安装结构即可完成替换适配；125mm的轮径属于中型医疗设备的常用轮径尺寸，既不会因为轮径过小导致越障能力不足，难以通过地面的线缆槽、微小门槛，也不会因为轮径过大导致整体安装高度过高，抬升设备整体重心影响放置稳定性。安装后脚轮的整体回转半径经过优化，在设备底部布置时，相邻脚轮之间不会出现转向干涉，设备原地转向时不会出现脚轮互相剐蹭的问题。

　　实际使用场景中，这类脚轮多用于移动查房车、护理床、便携式超声设备、移动治疗车、消毒设备等需要频繁移位的医疗装备上，日常推送时直行滚动阻力小，转向时无需施加过大的外力即可完成方向调整，单轮承载能力可覆盖多数中型医疗设备的自重加工作载荷需求，不会出现长期使用后轮架变形、轮面脱胶的问题。封闭的外壳结构也可以避免日常使用中消毒液体、药液溅入脚轮内部腐蚀金属构件，延长脚轮的整体使用寿命。建模过程中对回转结构的配合间隙、轮面的弧度、安装板的孔位公差都做了精准还原，可直接用于医疗设备的整机装配干涉检查、脚轮选型匹配验证，也可作为同类脚轮结构优化的设计参考，帮助结构工程师快速完成移动医疗设备的行走系统设计，减少重复建模的工作量，同时保证设计的脚轮结构符合医疗场景的实际使用要求。
