医疗设备用75mm万向旋转脚轮结构

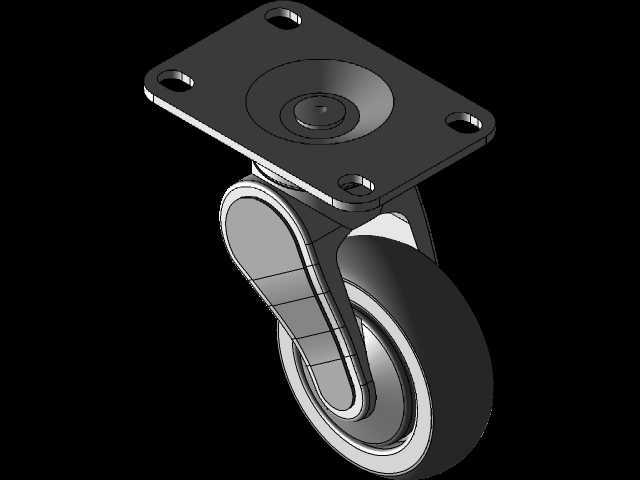

　　在医院场景里，移动医疗设备的移动顺畅度、转向灵活性直接影响医护操作效率，不管是床边监护仪推车、移动治疗车、小型移动式检验设备，还是病房里的送药车、护理工作站推车，都需要适配可靠的行走支撑部件，这类脚轮和普通工业脚轮的设计要求存在明显差异，首先要满足推行时的静音需求，避免在病区产生额外噪音干扰患者休养，同时转向要足够顺滑，医护人员单脚或者单手就能调整设备行进方向，遇到病房门口的小坡度、地面拼接缝隙、薄地毯边缘这类常见障碍时，不能出现卡滞、颠簸过大的问题。这款75mm直径的旋转脚轮，顶部采用方形法兰安装板设计，安装板上预留四个对称的安装孔位，安装时不需要额外做复杂的转接结构，直接通过螺栓就能和设备底部的安装框架固定，

　　安装板的平面度在设计时做了严格控制，保证和设备底面贴合紧密，长期受力不会出现局部应力集中导致的连接松动。支架部分采用回转支承结构连接顶部安装板和滚轮支架，回转结构的间隙经过合理匹配，既不会因为间隙过大导致推行时出现晃动感，也不会因为间隙过小造成转向卡涩，360度水平旋转的结构设计，让设备在狭小的病房通道、电梯间、护士站拐角处都能灵活调整方向，不需要大幅度挪动设备整体位置就能完成转向操作。滚轮部分采用软硬复合的结构设计，外层是软质弹性轮面，接触地面时能产生微小的弹性形变，一方面可以增大和地面的接触摩擦力，推行时不会出现打滑，另一方面能有效吸收地面微小不平整带来的振动，降低推行过程中产生的噪音，内层是硬质支撑结构，

　　保证滚轮在额定承重下不会出现过度形变，长期使用不会出现轮面塌陷、偏磨的问题。轮架侧面设计有一体式的刹车触发结构延伸臂，医护人员不需要弯腰，用脚尖就能轻松触发刹车锁定，锁定后同时限制滚轮的转动和支架的水平回转，保证设备停靠在床边、检查位时不会出现意外滑动，需要移动时同样可以用脚尖解锁，操作十分便捷。在建模过程中，首先对安装法兰的孔位做了参数化处理，四个安装孔的中心距、孔径都按照医疗设备常用的安装规范设定，方便设计人员直接调用适配不同的设备底盘；回转部分的配合尺寸按照通用五金配件的配合公差设定，保证加工后装配顺畅，不会出现过紧或者过松的问题；滚轮的轮面弧度、轮架和滚轮的间隙都经过干涉检查，确保滚轮在全角度转向、

　　滚动过程中不会和支架产生摩擦剐蹭。考虑到医疗场景经常需要做表面消毒，整个脚轮的外露结构都采用平滑无死角的外形设计，没有容易积灰、残留消毒液体的凹槽缝隙，日常清洁消毒时可以直接擦拭所有外表面，不会留下卫生死角。轮体的承重设计匹配中小型移动医疗设备的常规重量，在额定承重下推行阻力控制在很小的范围内，即使是力量较小的护理人员也能轻松推动满载的设备。在安装边界上，顶部法兰安装板的尺寸适配大多数医疗设备底部的安装空间，安装后脚轮的整体高度不会让设备底盘过高，保证设备放置时的重心足够稳定，不会因为重心偏高出现侧翻风险；滚轮的宽度经过合理匹配，既保证足够的接地面积降低轮面压强，避免在PVC病房地面、环氧地坪上留下压痕，也不会因为过宽导致转向阻力增大。整个结构的零件拆分符合实际加工工艺，金属支架部分采用冲压成型工艺，生产效率高，结构强度稳定，轮面部分采用注塑包胶工艺，和内层轮毂结合牢固，长期使用不会出现轮面脱层的问题。
