Bishop-Wisecarver ECO60BT03AN线性导轨结构

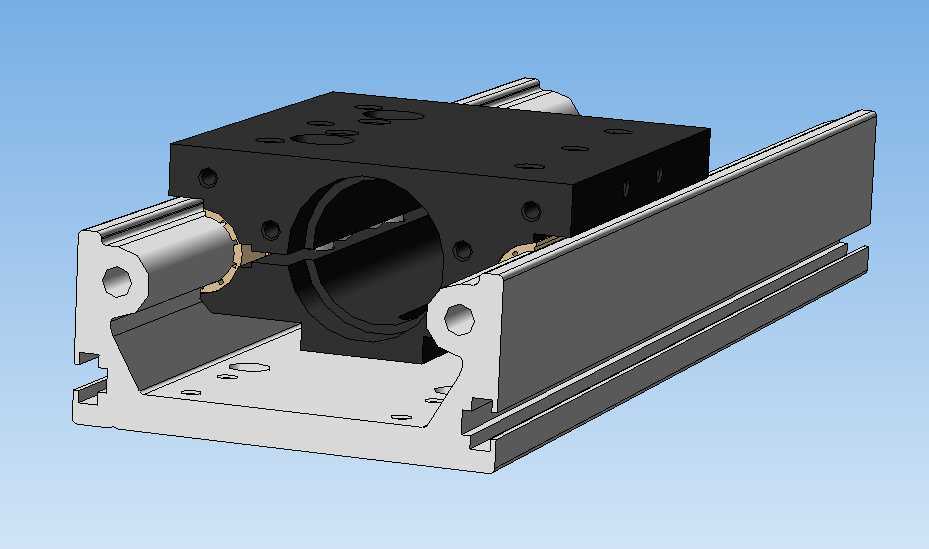

　　这款线性导向组件在自动化生产线的工位移载、检测设备的探针进给、包装机械的物料推送等场景中应用广泛，作为直线运动的核心承载导向部件，其运行精度直接决定整套设备的重复定位误差与长期运行稳定性。从结构设计来看，该导轨采用滚轮式承载结构，区别于传统滚珠导轨的点接触形式，滑块内置的导向滚轮与导轨滚道形成线接触配合，在承受偏载、冲击载荷的工况下，接触应力分布更均匀，能有效降低滚道压溃风险，适合中低速、长行程的往复运动场景，在粉尘、轻度油污的车间环境中也能保持稳定运行，不会像滚珠导轨那样因异物进入滚道出现卡滞问题。导轨本体采用铝合金挤压成型工艺，截面为带安装基准边的凹槽结构，两侧集成了圆柱型滚道，无需额外加工淬硬钢镶件，

　　整体重量比同规格钢制滚珠导轨轻40%左右，便于在轻量化设备、移动龙门架这类对负载重量敏感的结构中使用。导轨的安装基准面经过精密铣削加工，安装时可直接靠紧设备安装面的定位边，通过侧面的沉头安装孔锁紧固定，不需要额外打定位销就能保证初始安装精度，大幅降低现场装配的调校工作量。滑块部分采用分体式锁紧结构，中间的通孔可用于穿过丝杆、传动杆或者管线，滑块顶面与侧面均设置了标准安装螺纹孔，可直接连接负载工装、滑台板等部件，安装孔位的间距符合通用线性滑台的安装尺寸规范，可直接替换同规格的其他品牌导轨组件，无需重新设计安装板的孔位。从安装边界来看，该型号导轨的单根标准长度可根据行程需求裁切，导轨拼接时可通过端面的定位销孔实现无缝对接，

　　满足长行程移载的使用需求；滑块的运行间隙可通过侧面的调节螺钉进行微调，根据实际使用的预紧需求调整滚轮与滚道的配合紧密度，既可以在高速轻载场景下调小预紧降低运行阻力，也可以在重载冲击场景下增大预紧提升整体刚性。在实际选型应用中，需要注意导轨的安装平面平面度公差需控制在每米0.1mm以内，避免安装面变形导致滚轮受力不均，出现局部磨损过快的问题；导轨的滚道表面做了硬质阳极氧化处理，表面硬度可达HV400以上，配合带密封盖的滚轮组件，可有效阻挡加工碎屑、灰尘进入滚轮轴承内部，日常维护仅需定期在滚道表面涂抹薄层润滑脂即可，维护周期比传统滚珠导轨长2-3倍。这类滚轮式线性导轨在3C电子组装设备、医疗检测仪器、光伏组件输送线中十分常见，

　　其结构设计充分考虑了快速装配、低维护成本、耐恶劣工况的需求，滑块的密封结构可防止润滑脂溢出污染生产环境，符合洁净车间的使用要求。建模过程中对导轨的滚道曲率、滚轮的接触角、安装孔的位置公差都做了1:1还原，可直接用于设备的虚拟装配调试，检查运动过程中是否存在结构干涉，也可用于生成工程图指导实际加工与装配，在做设备方案设计时，可直接调用该模型进行布局，快速核算安装空间、行程范围与负载安装位置，缩短方案设计的周期。
