多规格钢缆夹紧固定末端连接组件

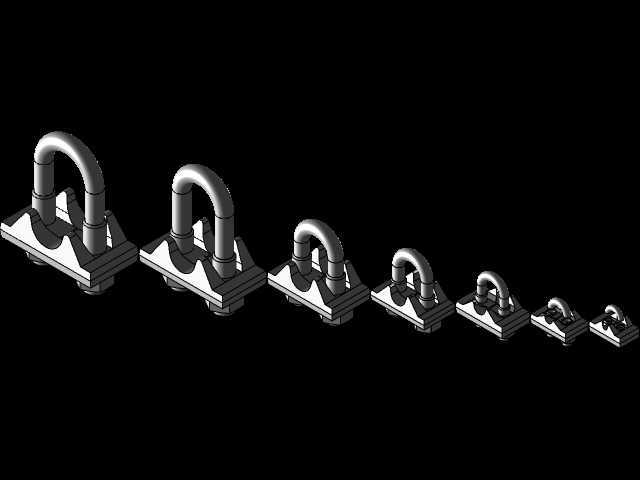

　　在起重吊装、索道运输、船舶系泊、桥梁拉索固定、矿山牵引设备等涉及钢缆传力的工程场景中，钢缆末端的夹紧固定是直接决定整套系统负载安全的核心环节，这套多规格夹紧组件正是针对不同直径钢缆的末端锁固需求设计，覆盖从小直径轻型牵引钢缆到大直径重载承重钢缆的固定场景，避免钢缆末端散股、滑脱，保障传力路径的连续可靠。整套组件采用U型弯制螺栓配合楔形压块的组合结构，区别于普通单螺栓夹头的点接触压紧，楔形压块的内弧面与钢缆外轮廓完全贴合，压紧时能顺着钢缆捻制方向形成均匀的面接触压力，不会因为局部压应力过大损伤钢缆外层钢丝，也不会因为压紧力不足出现钢缆蠕变滑移。设计时针对不同规格的夹头做了受力匹配，小规格夹头适配轻型牵引场景，

　　压块厚度与U型螺栓直径按对应钢缆最小破断拉力的1.2倍安全系数校核，大规格夹头针对重载承重场景，压块增设了防滑齿槽，U型螺栓采用双螺母防松结构，即使在长期振动、交变负载的工况下，也能保持夹紧力稳定，不会出现螺母回松导致的夹紧失效。从安装边界来看，每个规格的夹头都预留了足够的螺栓旋合行程，安装时不需要额外扩孔或者切割钢缆，只需要将钢缆末端穿入压块与U型螺栓形成的容绳腔，交替拧紧两侧螺母至规定扭矩即可完成固定，夹头底部的平面基座可以直接贴合设备的安装面、钢梁表面或者锚板，不需要额外加工适配垫块，基座上的平面结构也能避免夹头在受力时发生转动偏移。不同规格的夹头沿长度方向形成梯度尺寸序列，容绳直径覆盖工程常用的6mm到40mm直径钢缆，

　　相邻规格之间的尺寸差保持统一，方便现场选型时快速匹配，不会出现规格断档导致的选型困难。在结构细节上，U型螺栓的弯曲半径严格匹配对应钢缆的最小弯曲半径要求，避免钢缆在穿入时出现过度弯折导致的内部应力集中，压块的楔形角度经过反复验算，当钢缆受拉时会带动压块产生自锁效应，拉力越大压块对钢缆的抱紧力越强，从结构原理上杜绝了受拉滑脱的风险。考虑到户外工况的使用需求，整套组件的外露金属面都做了防腐处理，能够适应潮湿、盐雾、多粉尘的作业环境，不会因为短期锈蚀导致夹紧力下降或者拆卸困难。在实际工程应用中，这类夹紧组件既可以用于钢缆末端的固定锚接，也可以用于钢缆之间的对接连接，多组夹头配合使用时能形成足够的连接强度，满足长距离钢缆传输的拼接需求，

　　相比浇筑式的钢缆固定方式，这套组件不需要专用的浇筑设备和固化等待时间，现场安装效率提升明显，后期维护时也可以随时拆卸调整钢缆长度，不需要破坏原有钢缆结构。建模过程中对每个配合面都做了公差匹配，U型螺栓与压块的安装间隙控制在合理范围，既保证安装时能够顺利穿入，也避免间隙过大导致压紧时压块偏斜，所有棱角位置都做了倒钝处理，避免安装过程中划伤施工人员或者钢缆外层防护层。针对不同工况的安装需求，夹头基座可以根据实际使用场景搭配平垫圈、弹簧垫圈或者防松垫片，螺栓的螺纹长度预留了足够的调节量，即使钢缆直径存在轻微的正公差，也能顺利完成夹紧固定，不会出现螺母拧不到位的情况。
