房屋造型空中巡逻控制终端外壳结构

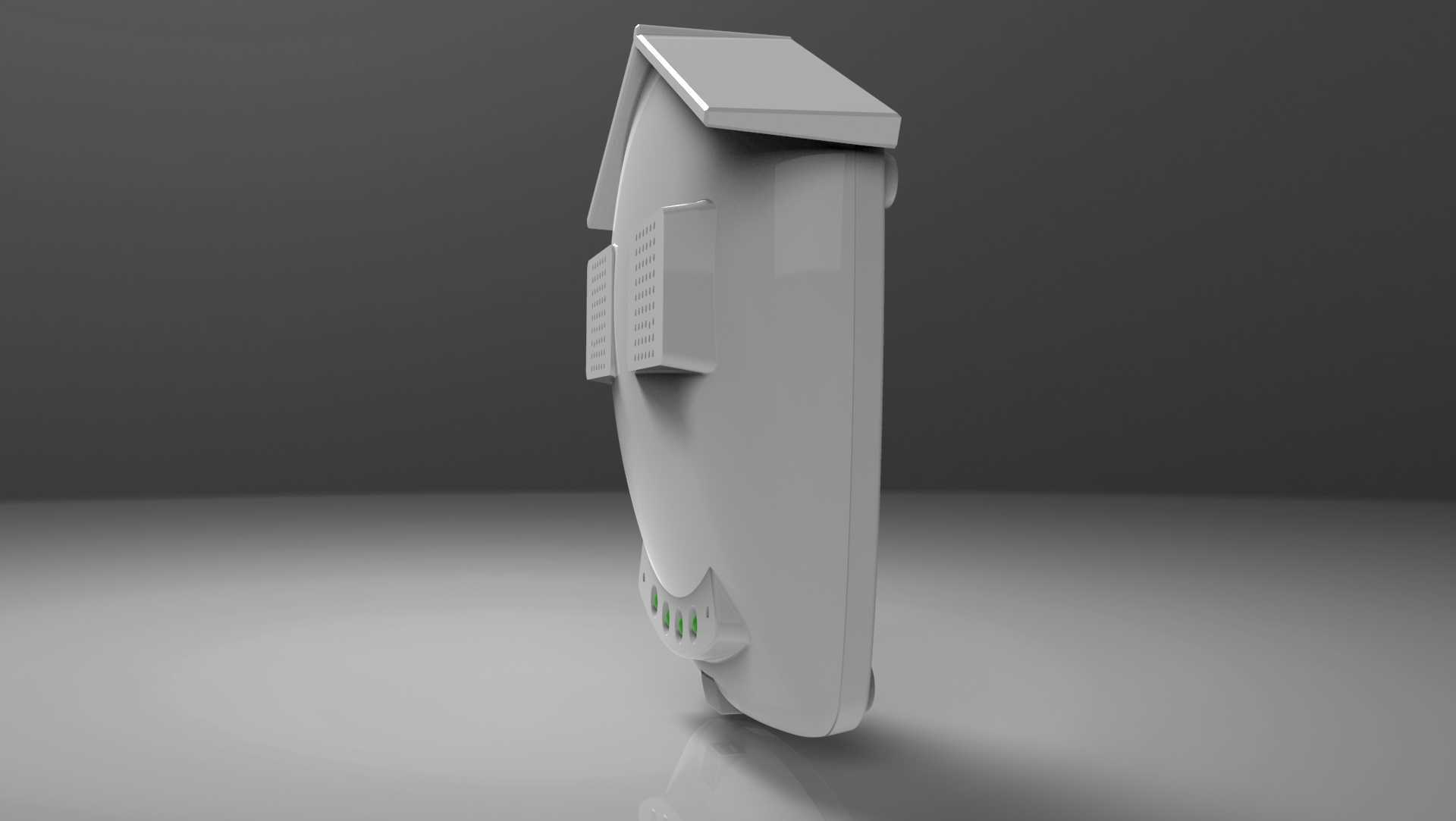

　　这款房屋造型的控制终端壳体，主要面向低空域安防巡逻场景的地面控制端使用，区别于常规方正的工业控制器外壳，采用拟人化的小屋造型设计，在满足功能结构需求的同时，弱化工业设备的生硬感，适配民用社区、园区巡逻点位的安装环境，不会对周边环境造成视觉突兀感。从实际安装场景来看，这类控制终端多部署在园区周界、社区出入口、低空作业管控点位，作为空中巡逻设备的近端控制节点，承担信号中转、状态指示、本地操作触发的功能，外壳需要兼顾室内外半开放环境的适配性，顶部的坡形结构并非单纯造型设计，实际是为了引导露天部署时的雨水滑落，避免积水从壳体拼接缝隙渗入内部电路区域，坡顶的倾斜角度经过结构校核，能够满足常规降雨工况下的自然排水需求，无需额外加装防雨檐结构。

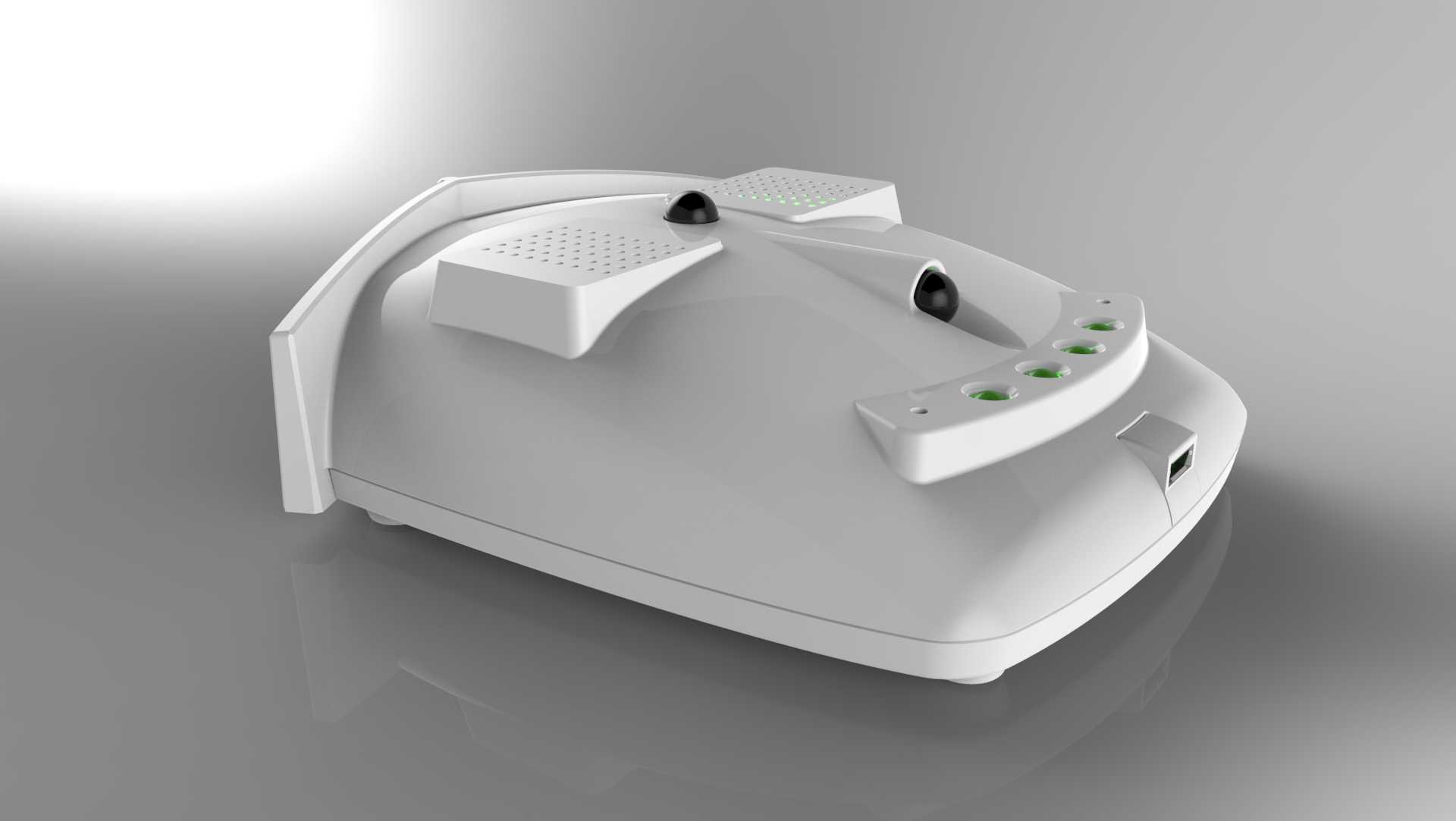

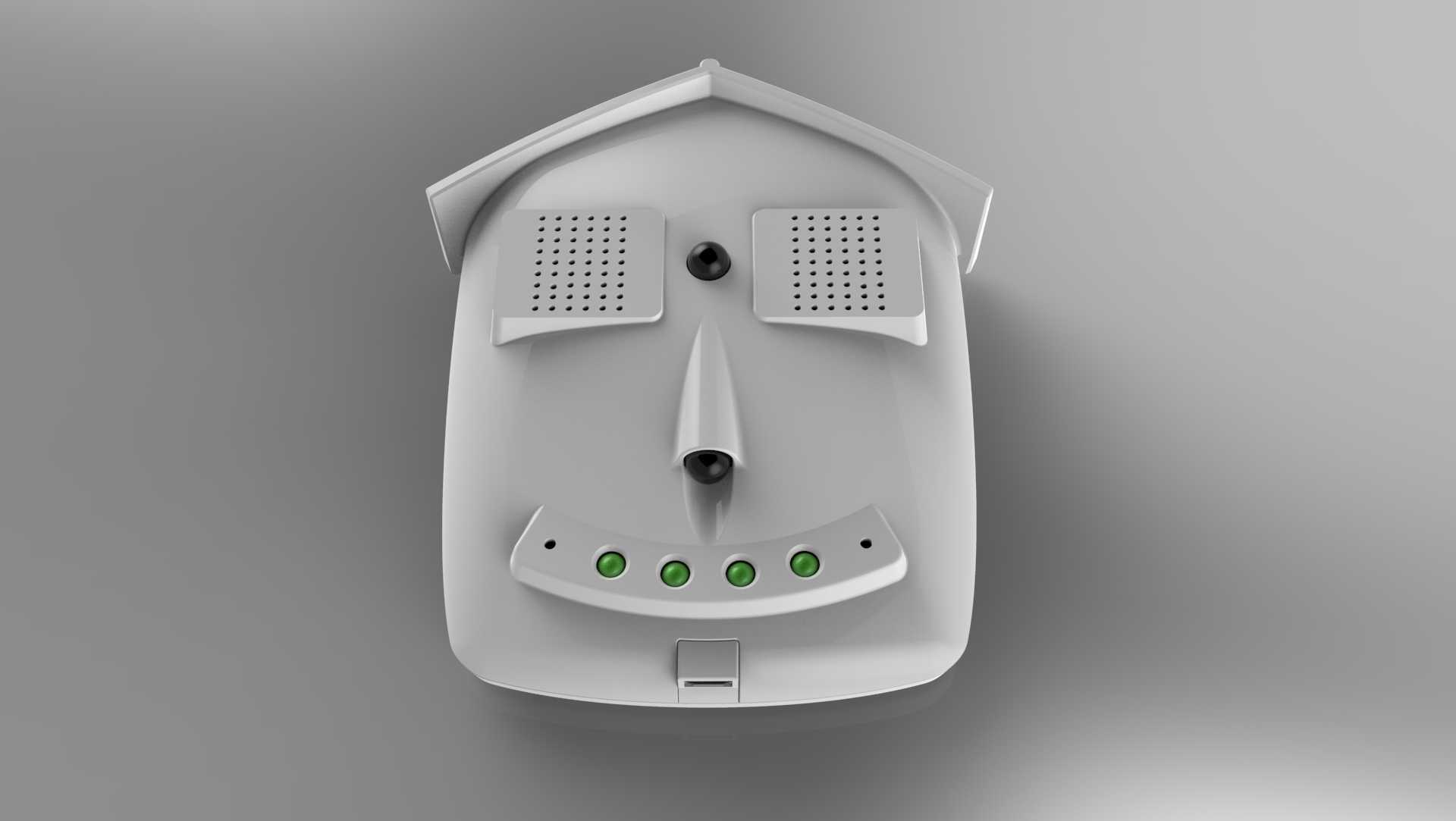

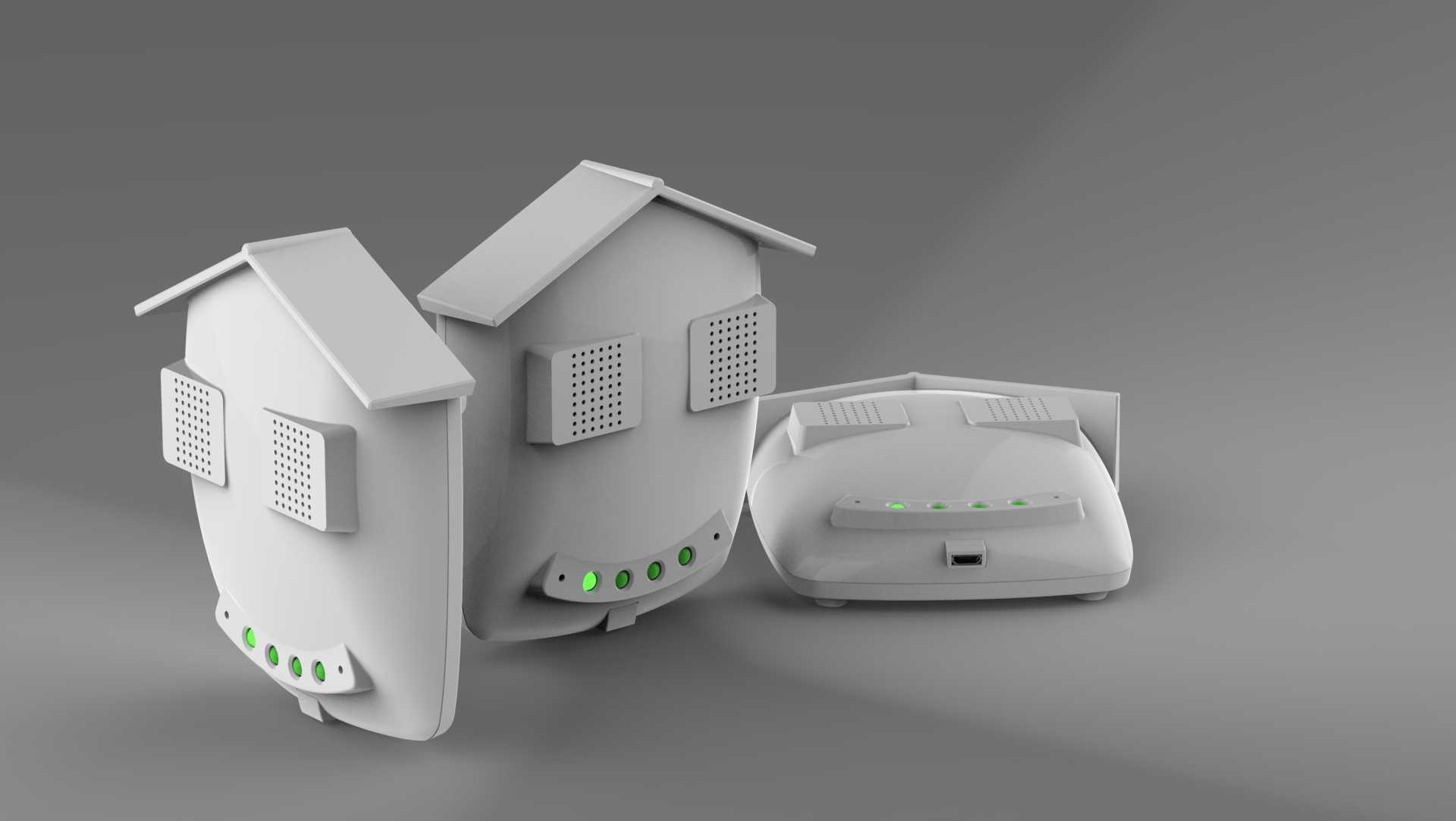

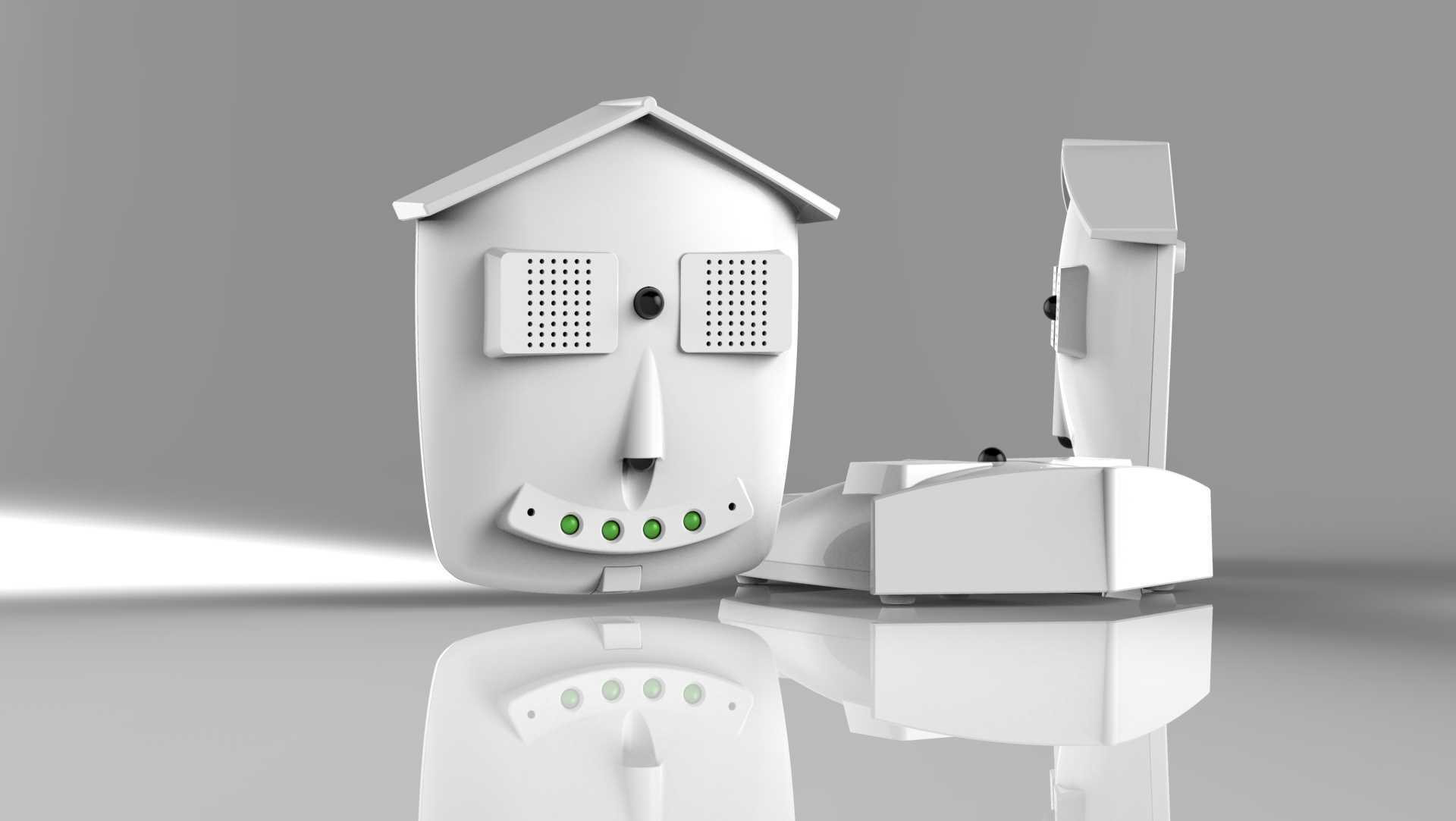

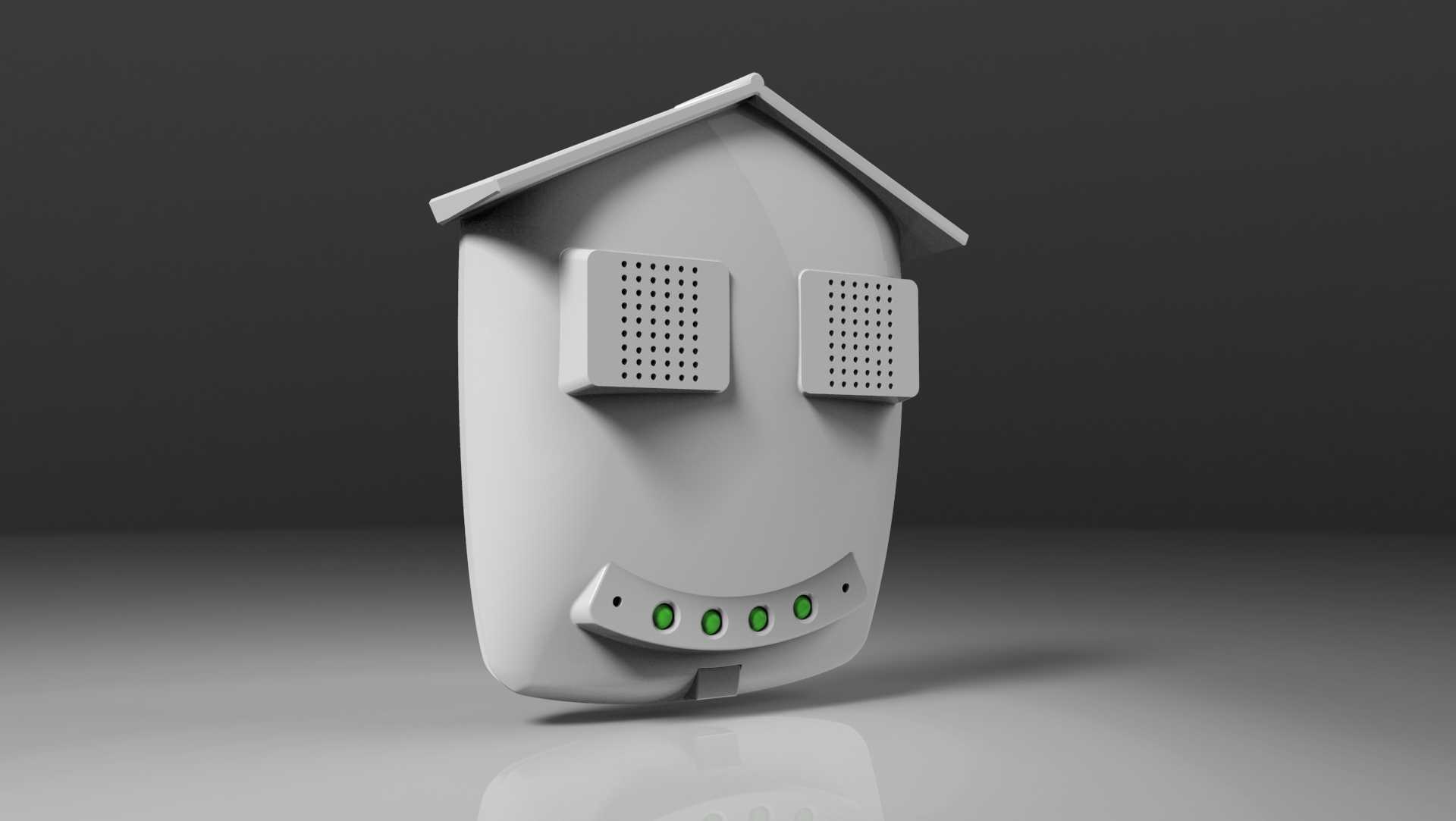

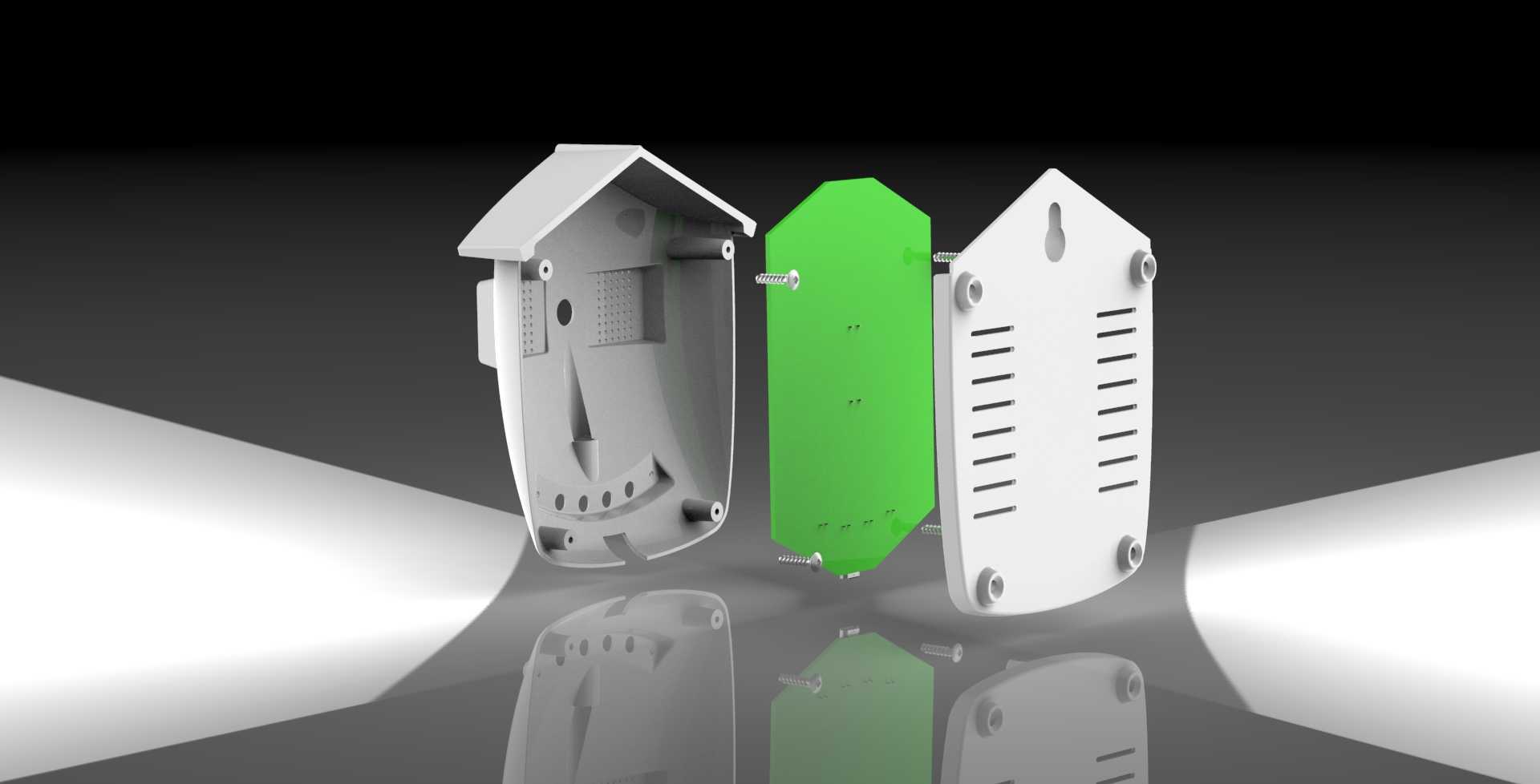

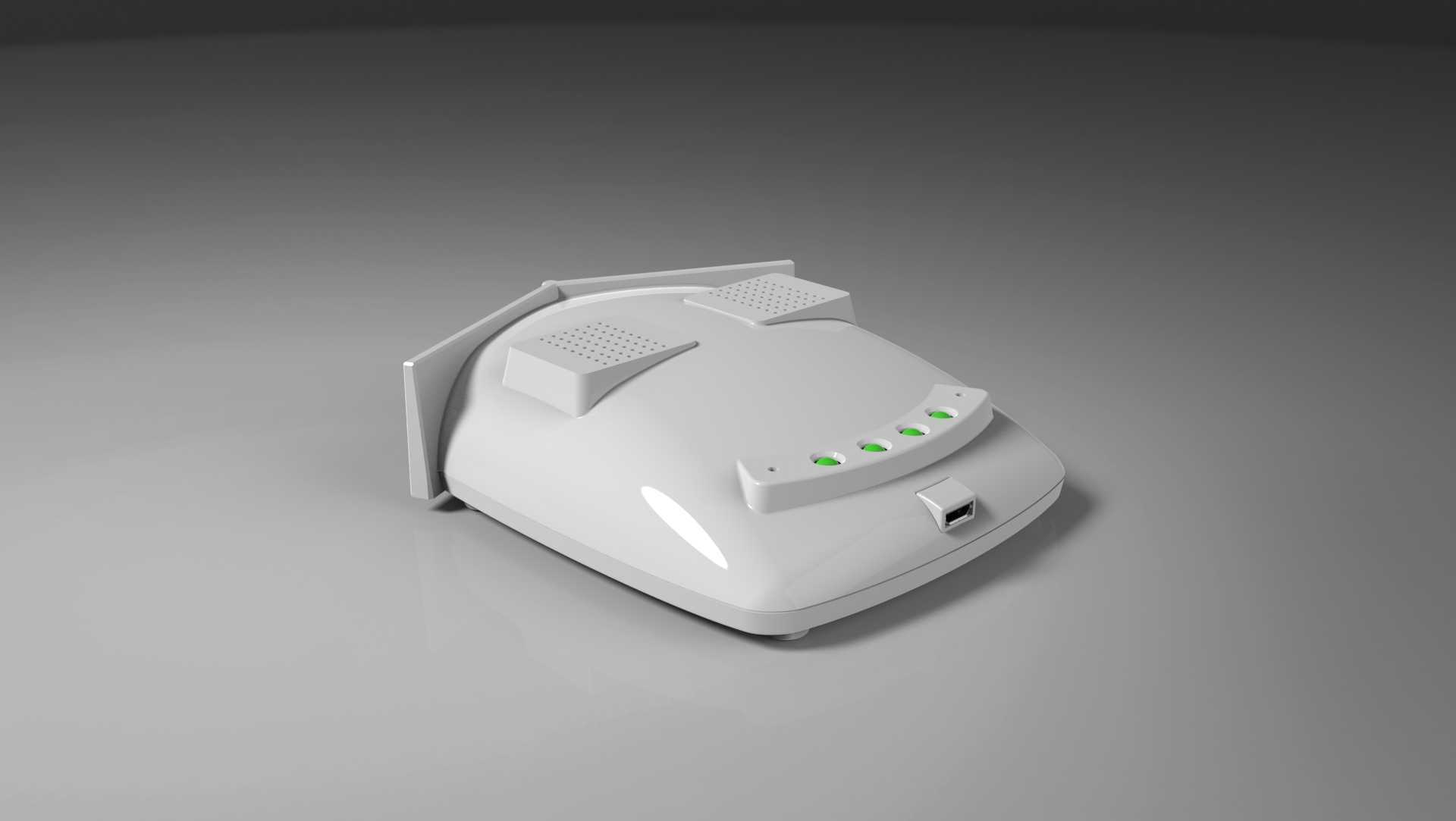

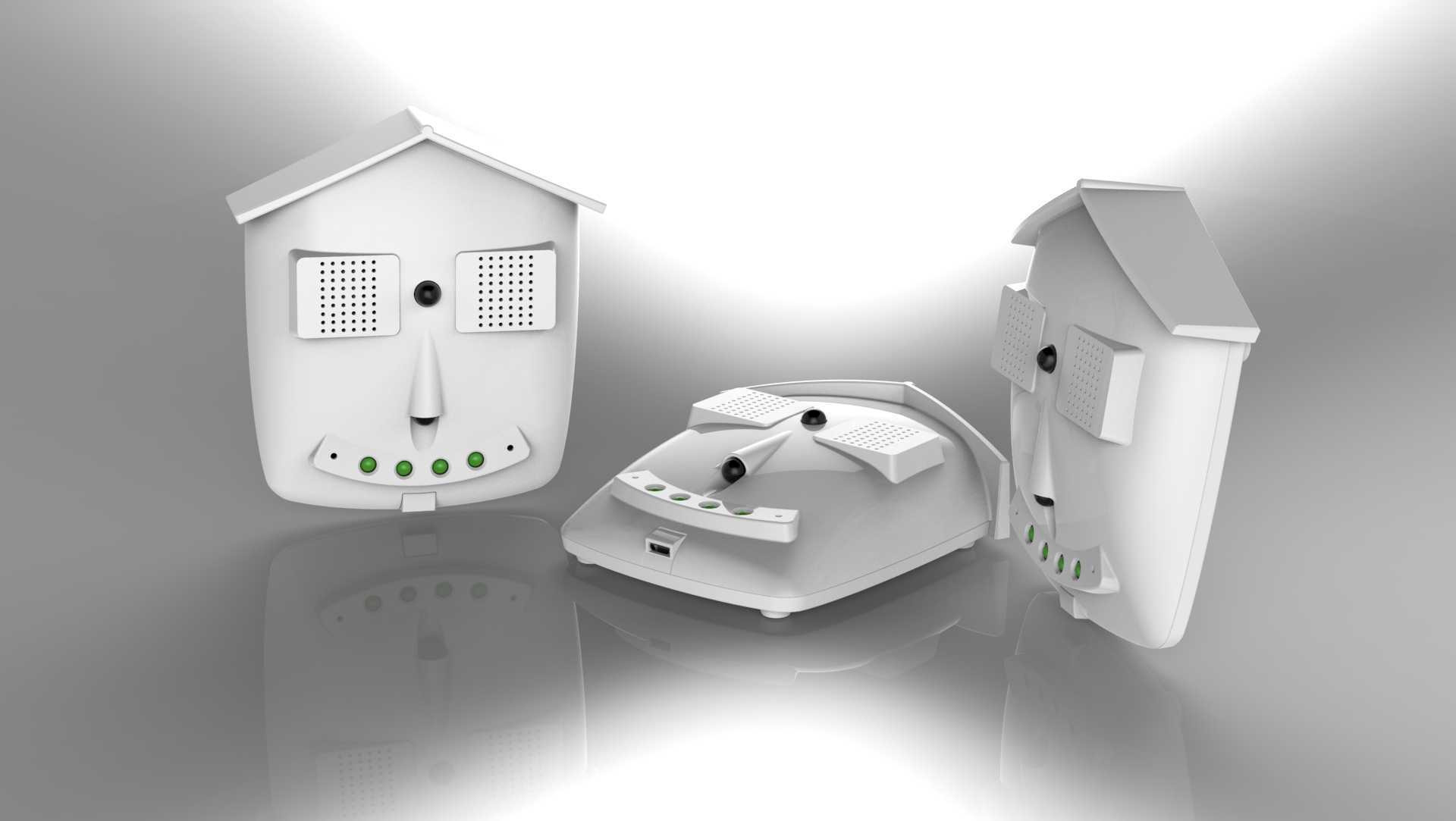

　　壳体正面的功能区域划分完全贴合内部电路板的布局，上方两侧的格栅区域对应内部扬声器的出声位置，格栅的开孔密度经过声学仿真验证，既能够保证声音传出的清晰度，又能阻挡户外环境中的飞虫、浮尘进入壳体内部，中间的圆形开孔对应红外接收或者状态指示灯的安装位，下方的弧形区域排布的五个圆形开孔，对应五个功能状态指示灯，分别对应设备供电、信号连接、巡逻状态、故障告警、备用通道五个工作状态，指示灯的开孔做了内凹导光设计，避免户外强光下指示灯状态辨识度不足的问题。壳体侧面的拼接结构采用卡扣加螺丝的双重固定方式，卡扣结构用于壳体上下盖的预定位，能够在装配时快速对齐上下盖的安装孔位，降低装配工时，侧边的隐藏式螺丝孔位做了沉台设计，装配完成后螺丝头不会突出壳体表面，既提升外观整体性，也避免螺丝长期暴露在户外环境出现锈蚀问题。底部的接口区域做了内凹设计，电源接口、通讯接口全部隐藏在底部内凹腔体内，接线完成后线缆从底部出线口自然下垂，不会出现线缆弯折受力导致接口松动的问题，底部的四个支撑脚做了小幅加高处理，让壳体底部与安装平面之间留出5mm左右的间隙，既能够避免安装平面的积水直接浸泡壳体底部，也能为底部接口区域留出足够的接线操作空间。从设计思路上看，这款壳体没有采用常规工业控制器的方正造型，而是将功能结构与拟人化的房屋造型做了融合，正面的格栅区域对应房屋的窗户位置，下方的指示灯区域对应房屋的门廊位置，在不额外增加壳体尺寸的前提下，

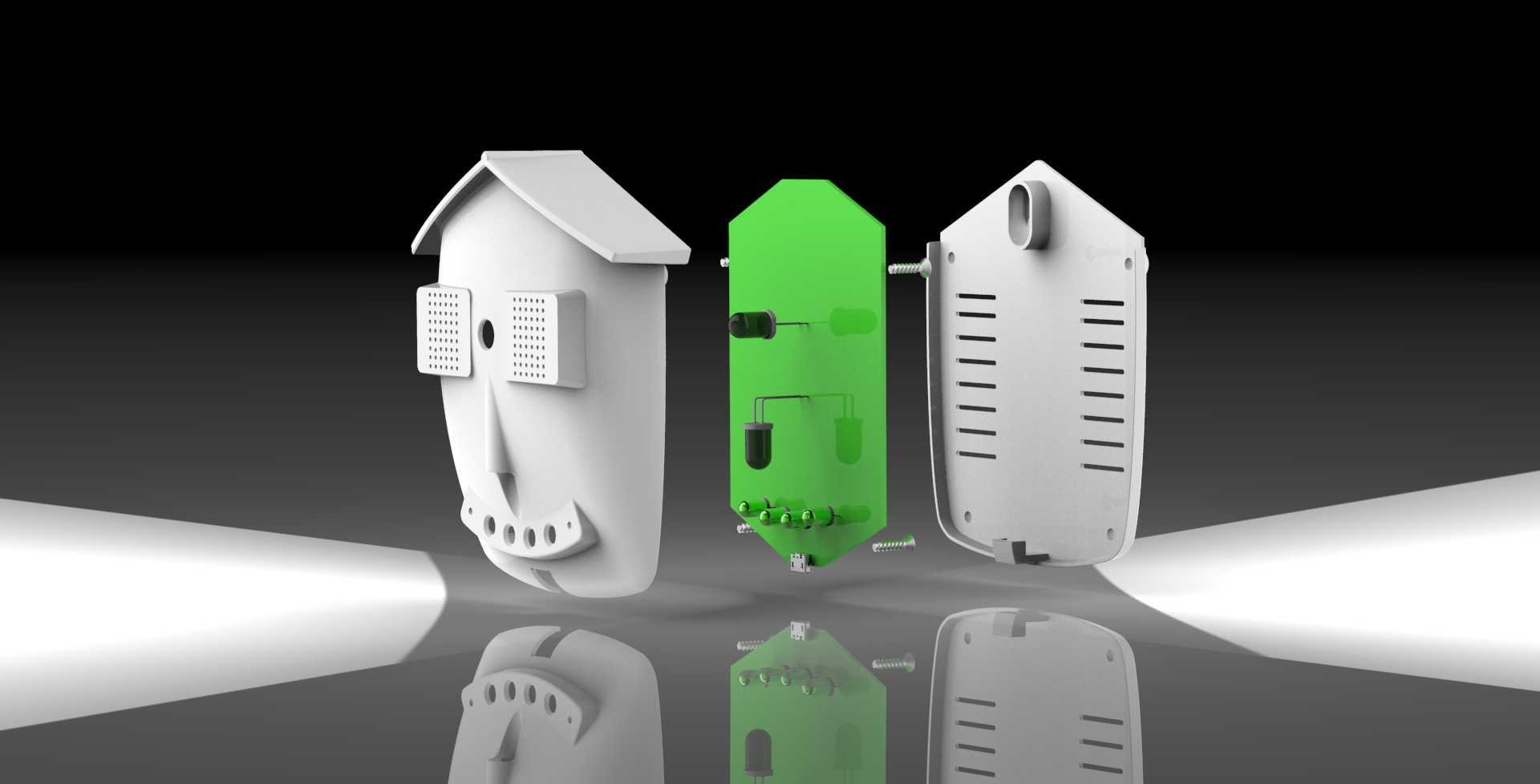

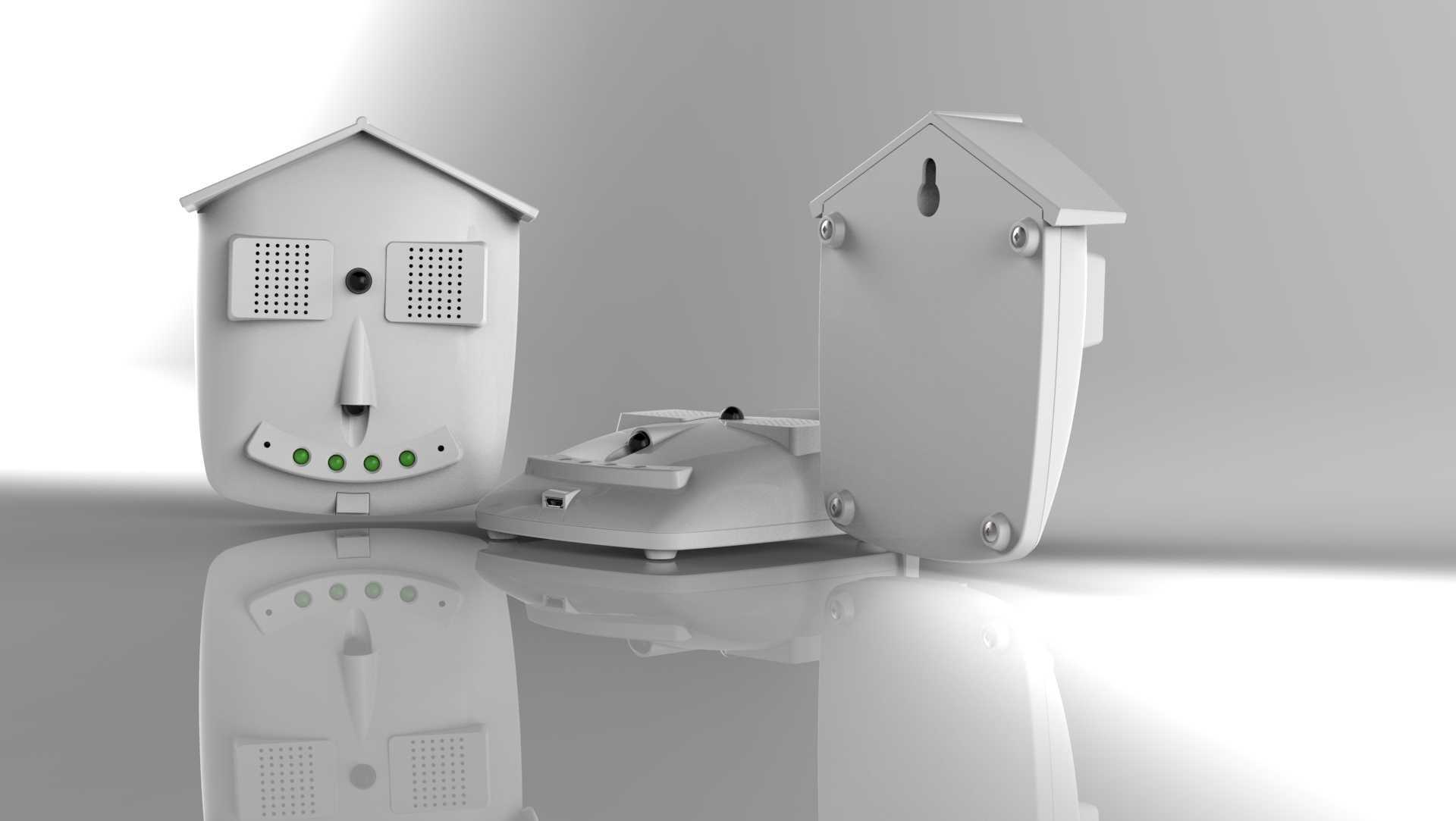

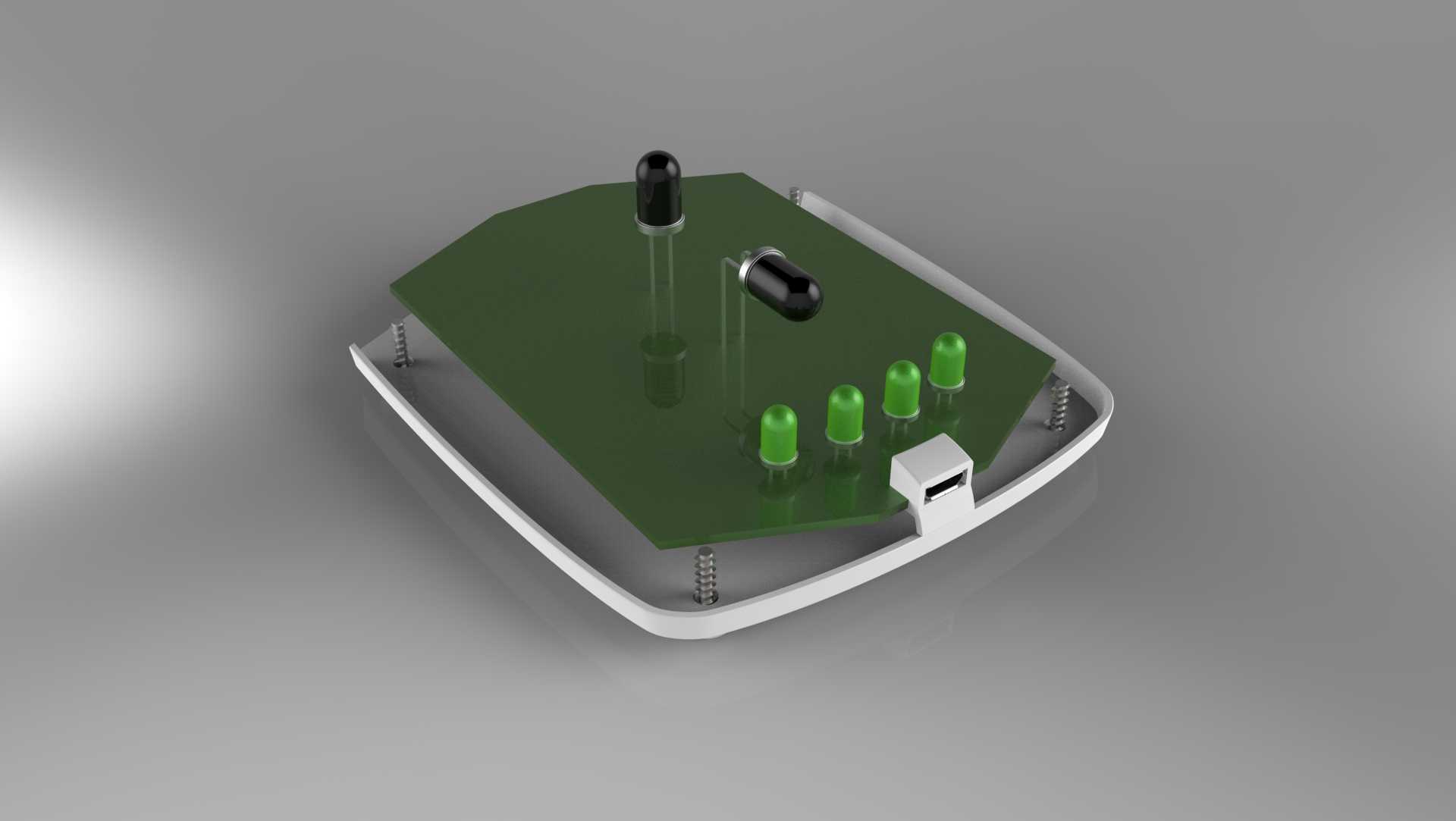

　　把所有功能开孔都整合到造型对应的区域，没有为了造型牺牲功能布局的合理性。壳体的整体尺寸控制在150mm见方的安装边界内，能够直接适配常规86型安装底盒的孔位，也可以通过背部的挂孔直接固定在墙面或者立杆上，安装方式灵活，不需要针对安装点位做额外的开孔改造。壳体的壁厚采用均匀的2.5mm设计，既能够满足户外使用的结构强度要求，也能控制注塑生产时的缩痕问题，所有转角位置都做了R2以上的圆角过渡，避免尖角位置的应力集中，也能消除安装使用过程中的磕碰划伤风险。内部的螺柱位置全部对应电路板的标准安装孔位，螺柱高度经过精确计算，保证电路板装配完成后，表面的元器件与壳体内壁之间留出足够的安全间隙，避免元器件与壳体接触造成短路风险，

　　同时内部的筋位设计既能够提升壳体的整体结构强度，也能对电路板起到限位作用，避免设备受到外力冲击时电路板出现移位。从实际使用的角度出发，这类巡逻控制终端往往需要长时间连续工作，壳体的材料选用耐候性的ABS工程塑料，能够适应-20℃到60℃的工作环境温度范围，表面做哑光磨砂处理，既能够避免户外使用时的表面反光问题，也不容易残留指纹和灰尘，降低日常维护的清洁成本。不同于消费类电子产品的外壳设计，这款壳体的所有造型元素都服务于功能需求，没有多余的装饰性结构，坡顶、格栅、指示灯开孔、接口内凹这些结构，都是在确定功能需求之后，再融入房屋的造型特征，做到功能与外观的平衡，不会为了追求造型独特性而增加生产装配的难度，也不会为了压缩成本而简化必要的结构设计，能够很好地适配空中巡逻系统近端控制节点的使用需求，在园区、社区、厂区等多种半开放安装场景下都能稳定工作。
