Airpatrol控制器外壳结构设计方案

　　这款控制器外壳主要面向室内环境调控类控制终端的装配需求，适配民用、商用场景下的壁挂式安装使用，常见于家庭空调集中控制、小型办公区新风系统管控、商铺通风设备联动控制等场景，作为内部控制电路板、信号收发模块、状态指示组件的承载防护结构，需要同时满足装配便捷性、安装稳固性、外观辨识度与日常使用的防护要求。

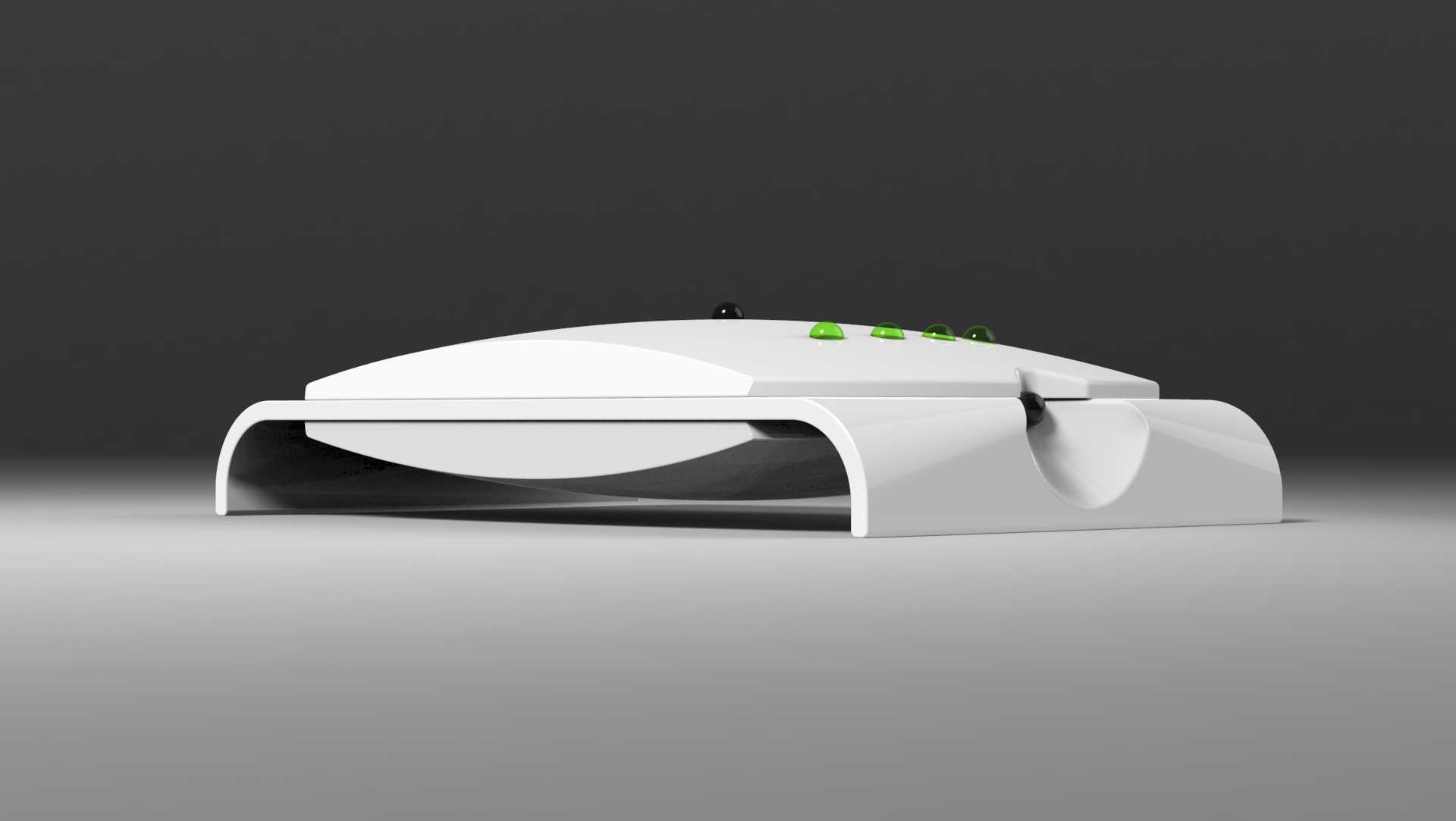

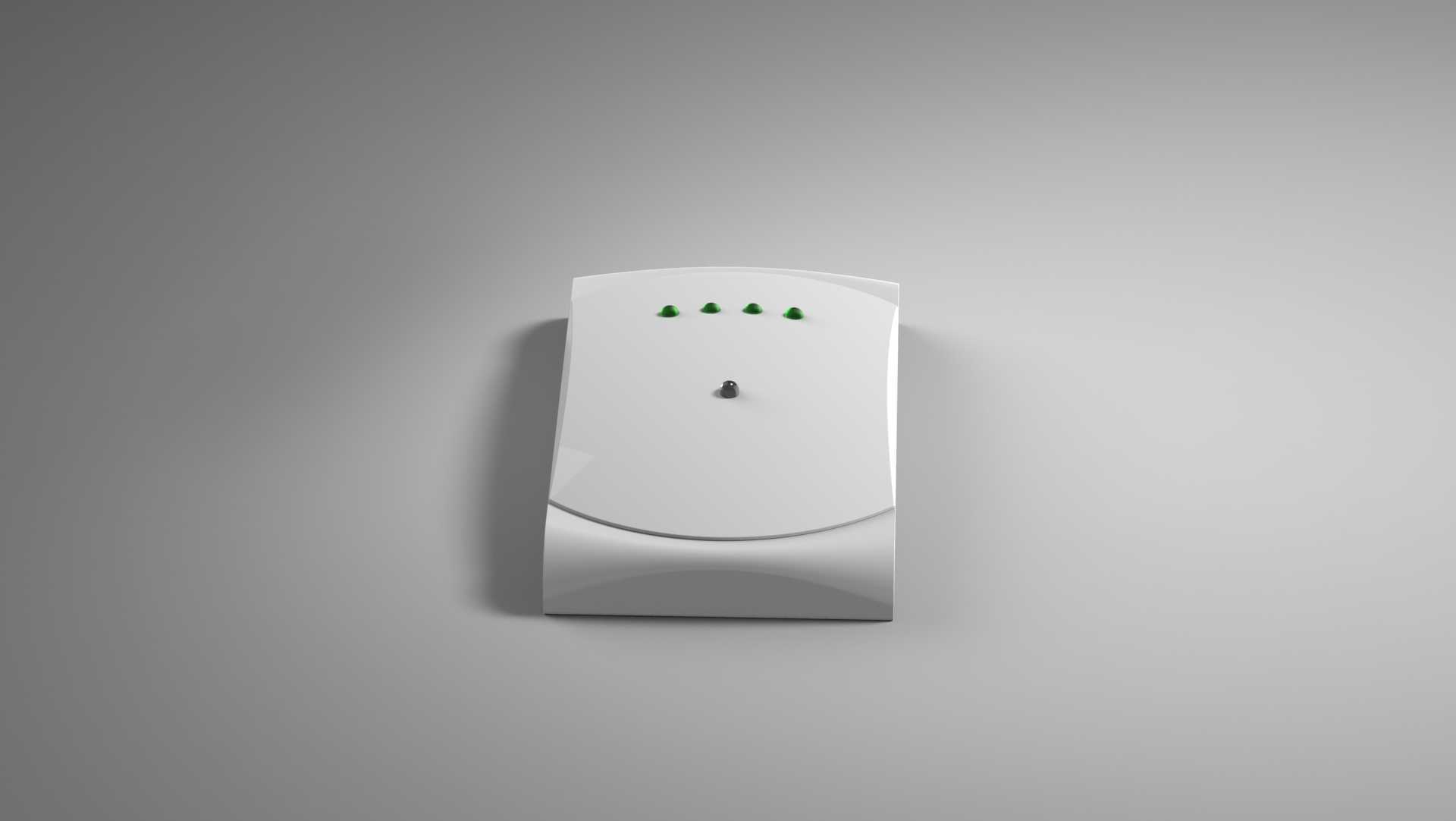

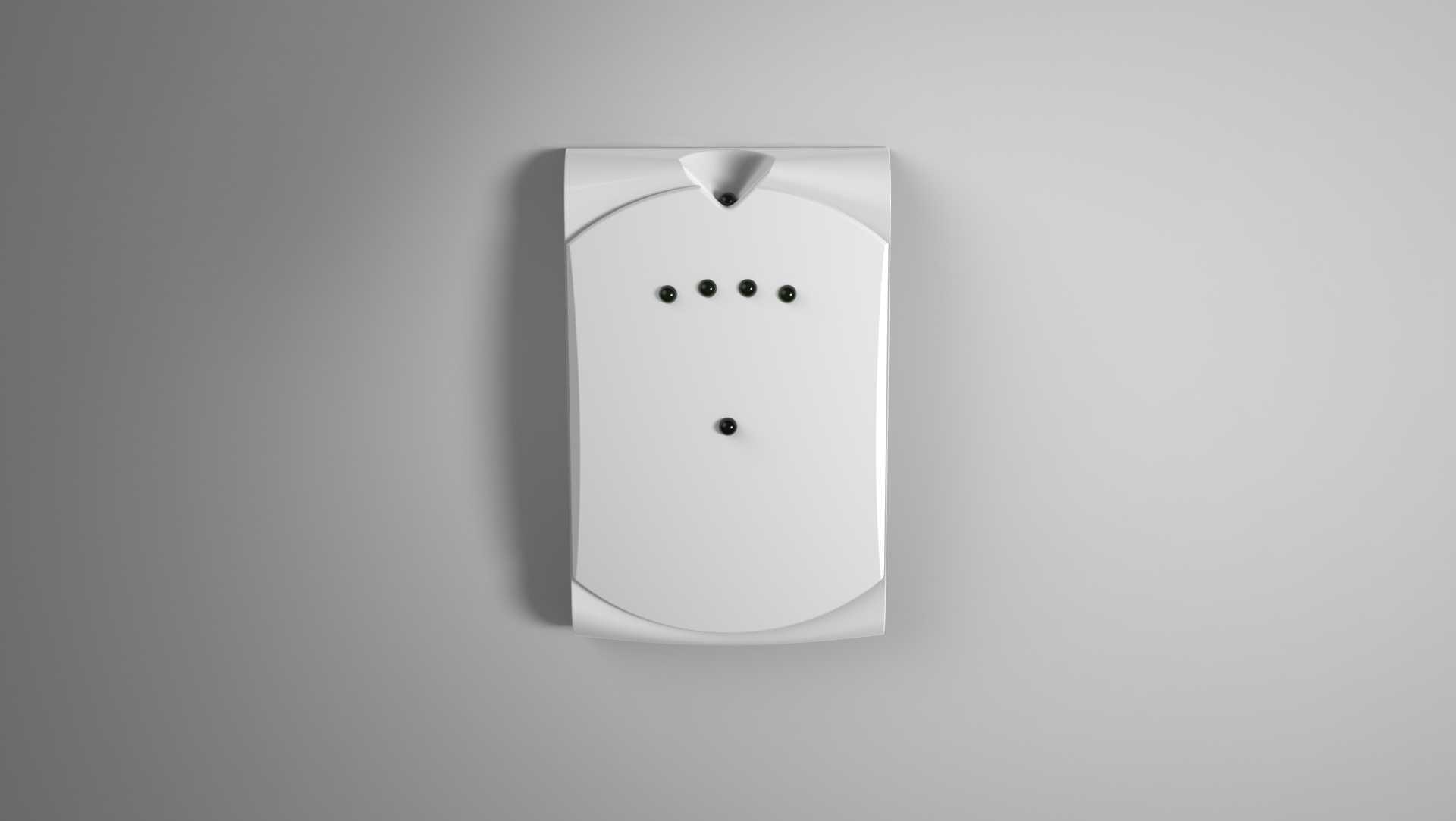

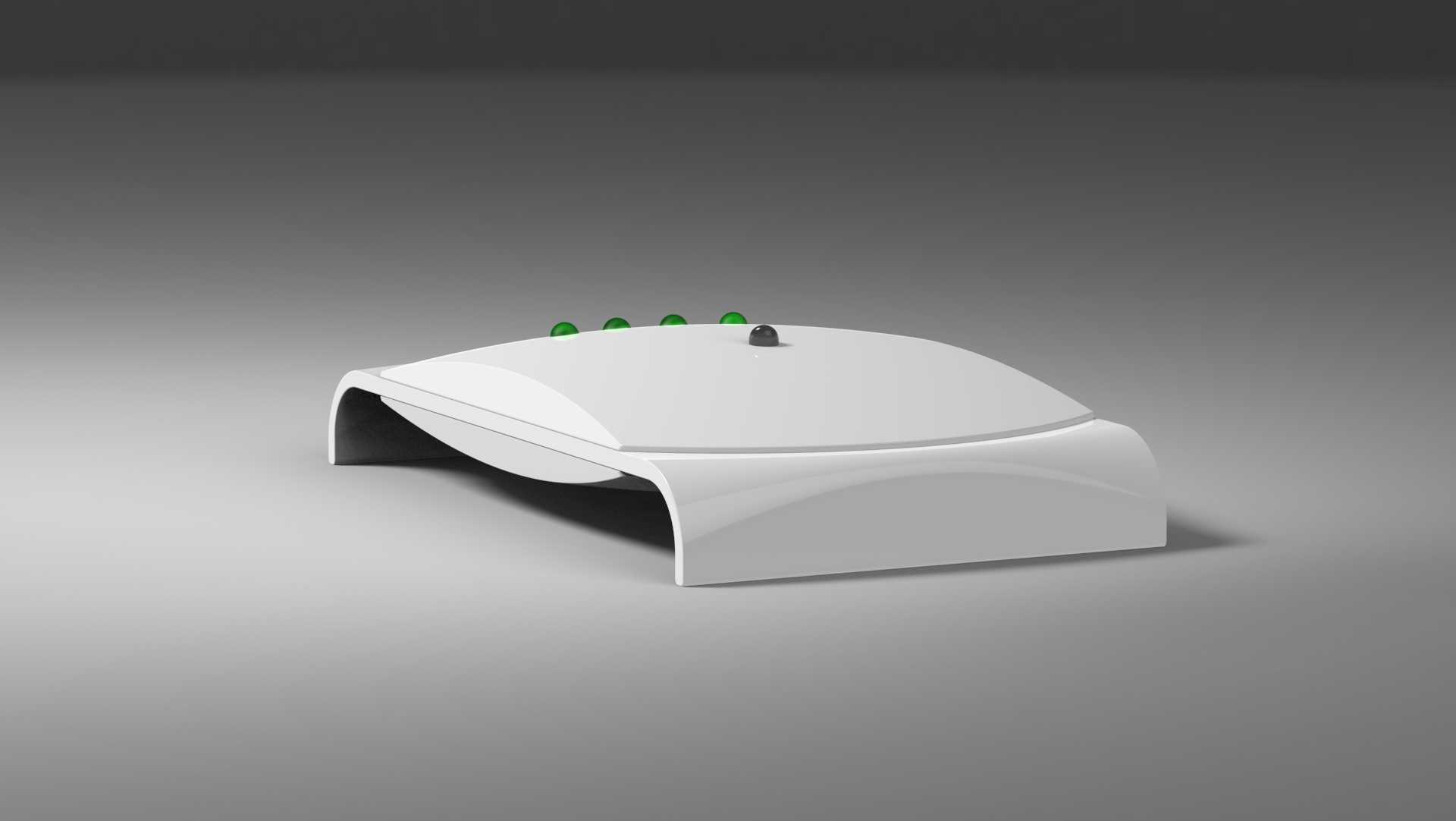

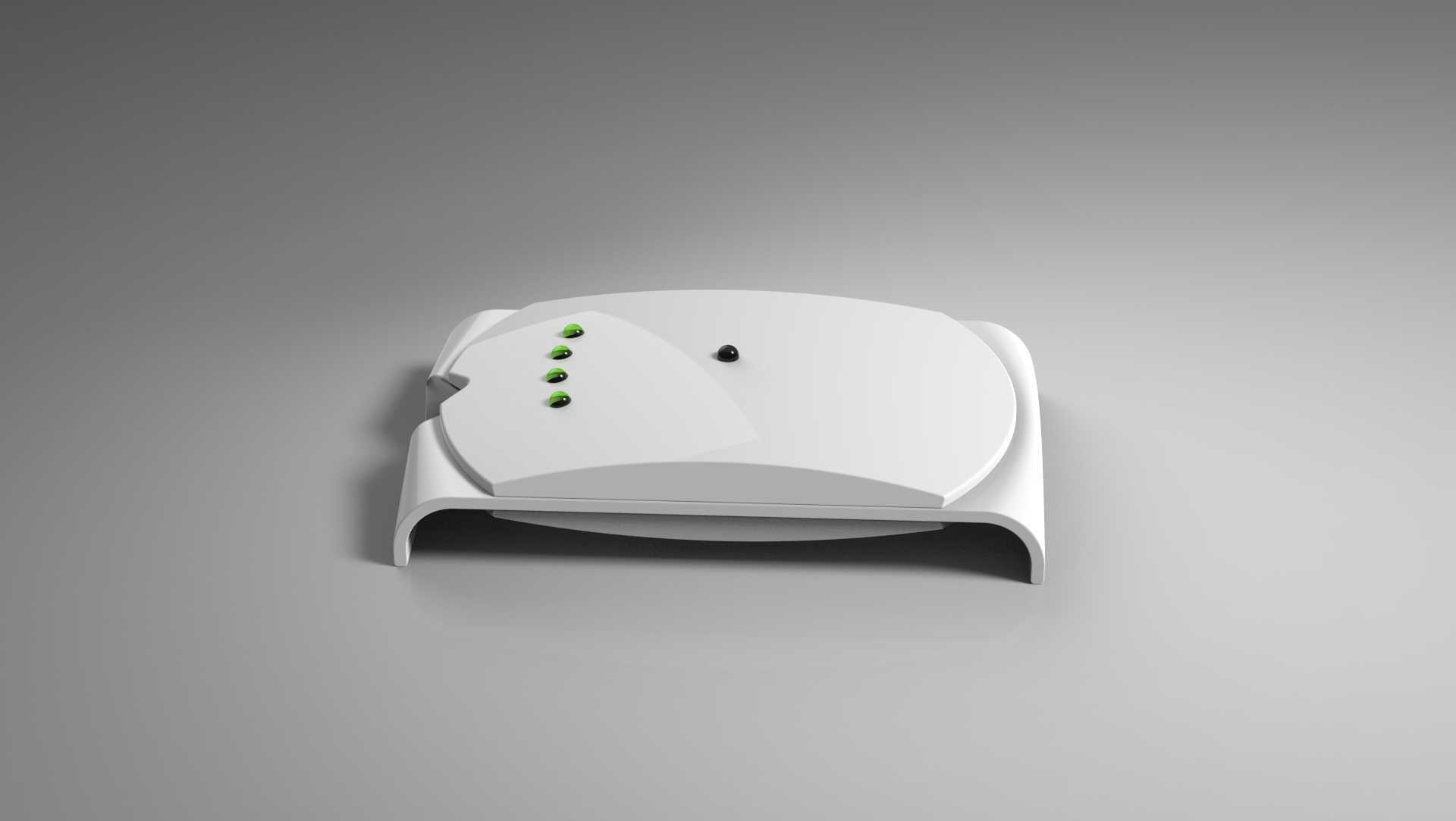

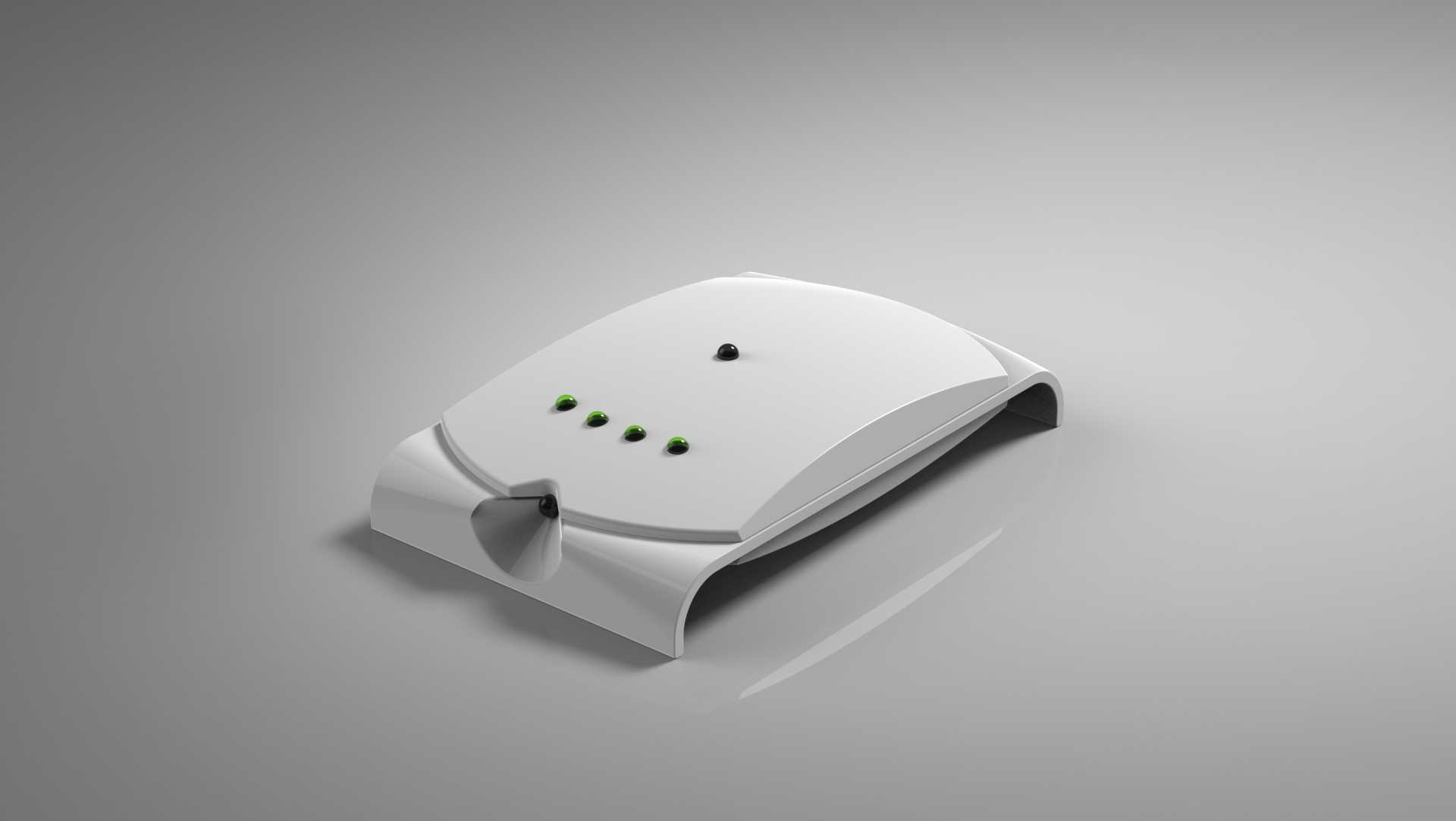

　　从实际使用场景出发，这类壁挂式控制终端通常安装在墙面距地面1.4-1.6米的高度位置，外壳整体采用弧面过渡的流线型造型，边缘做了大圆角处理，既可以避免安装、擦拭过程中剐蹭磕碰，也能弱化传统方壳的生硬感，适配不同装修风格的墙面环境。壳体背部设计有贴合墙面的内凹安装位，预留了标准86底盒适配的挂装孔位，同时兼容膨胀螺丝直接固定的安装方式，安装边界可覆盖常规墙面开关底盒的开孔尺寸，无需额外在墙面扩孔，降低现场安装的施工难度。

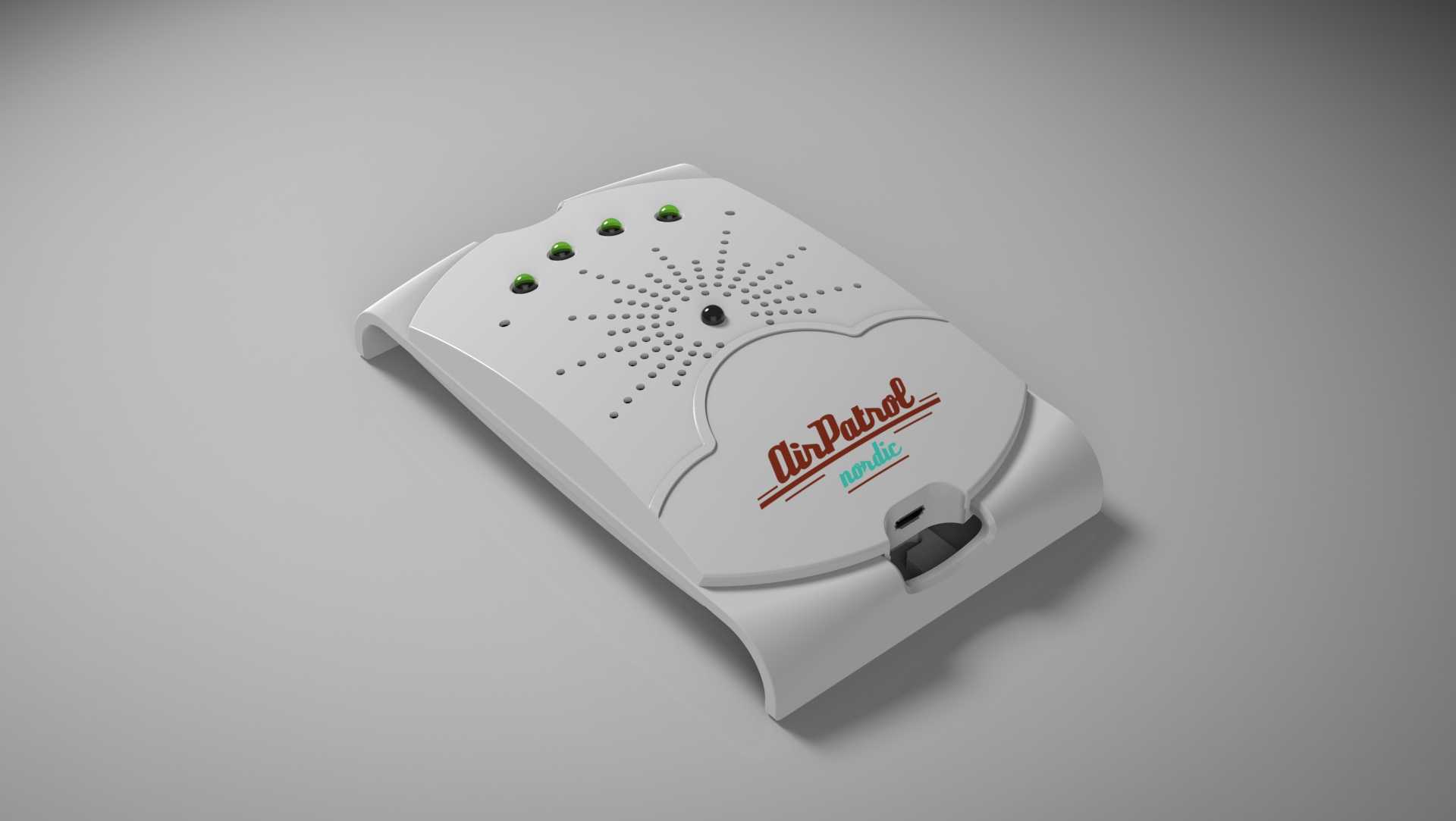

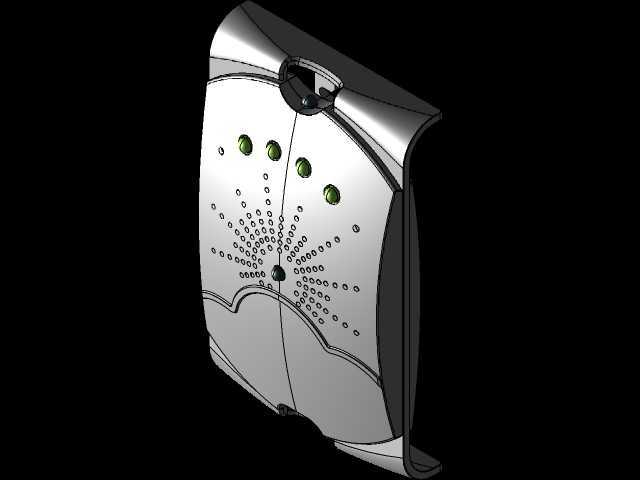

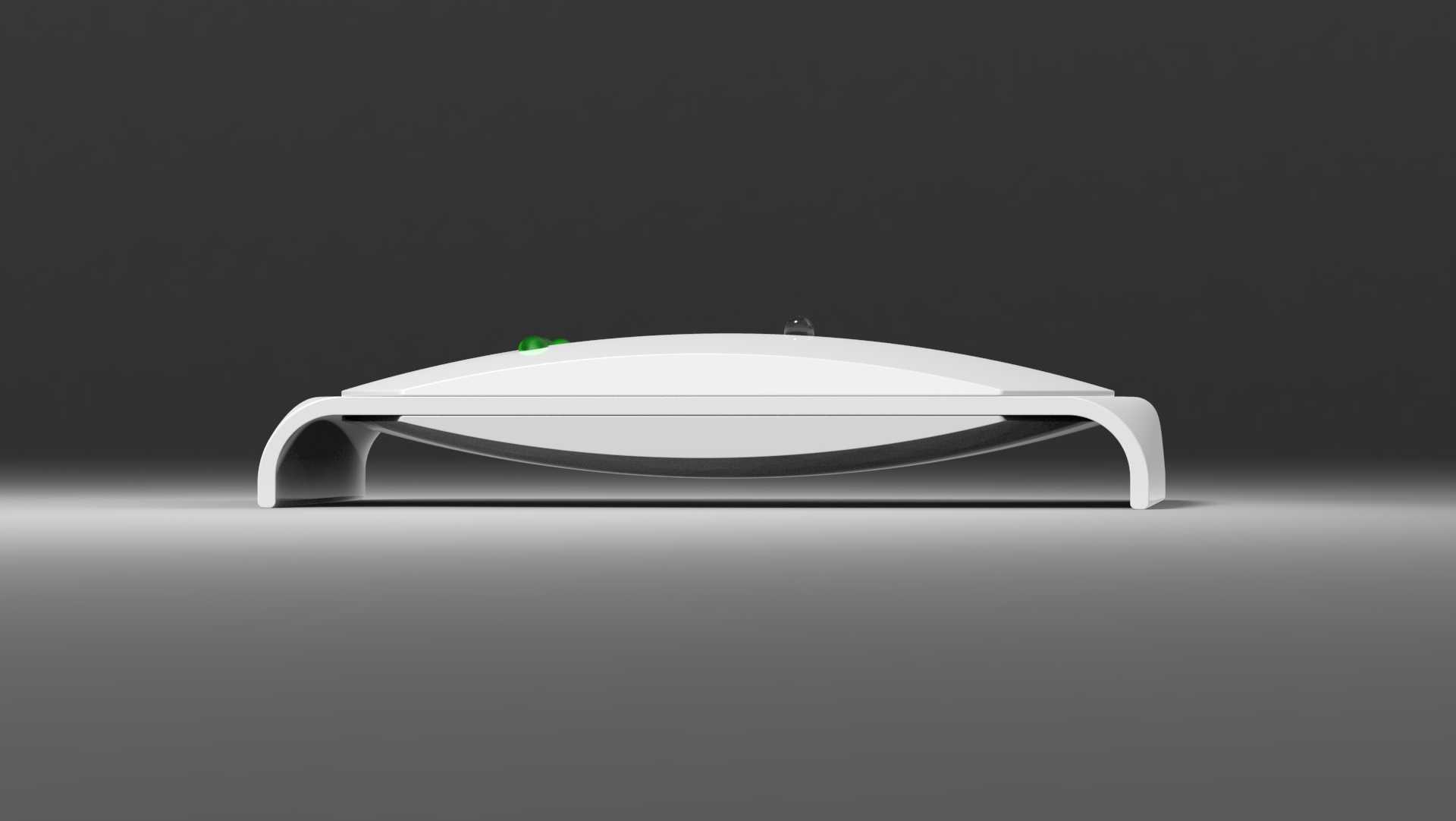

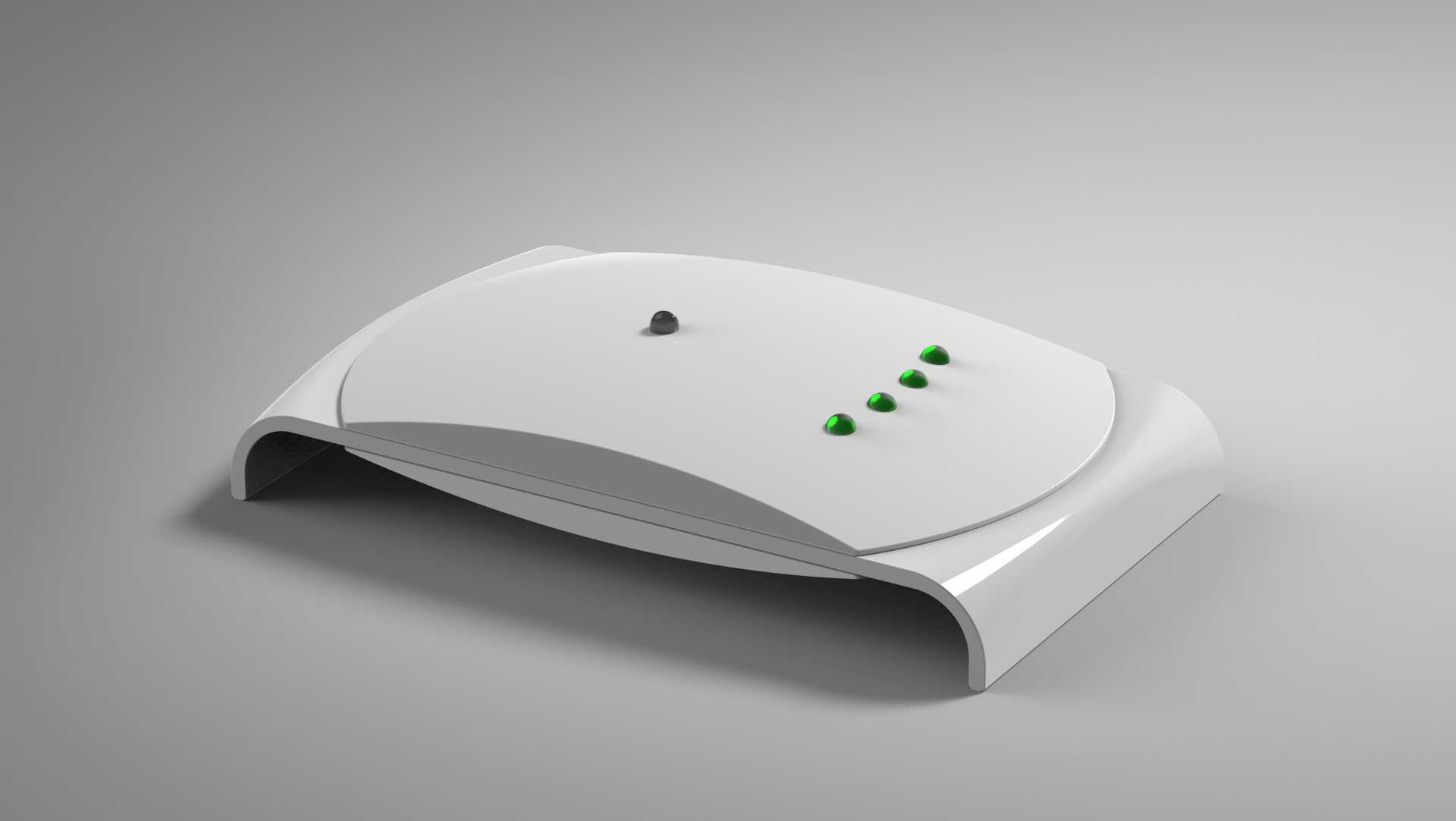

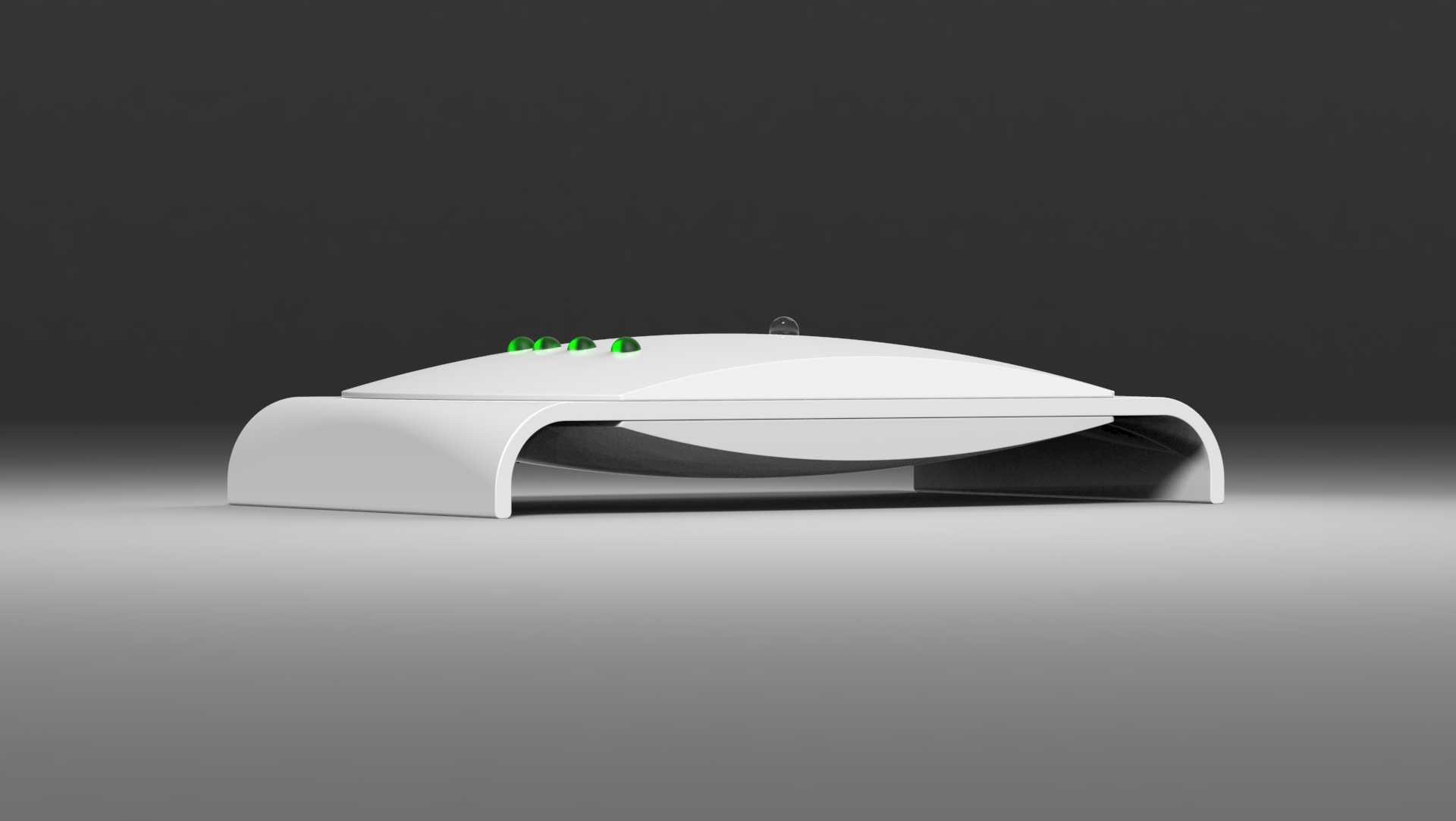

　　结构设计上，壳体采用上下扣合的装配方式，扣合位置设置在壳体侧方的弧面过渡处，配合内部的定位柱与卡扣结构，装配时无需额外打胶即可实现上下壳的紧密贴合，缝隙控制在0.15mm以内，既可以阻挡日常清扫的浮尘进入壳体内部，也能避免泼溅的水渍顺着缝隙渗入电路板区域，满足室内使用场景下的基础防护要求。壳体正面上方预留了四个状态指示灯的透光孔位，孔位做了内凹导光结构，指示灯光线不会直接直射人眼，同时在不同角度都能清晰识别设备运行状态；指示灯下方设计有放射状排布的出声孔，对应内部的蜂鸣器安装位，出声孔的孔径控制在1.2mm，既保证蜂鸣器的报警提示音能够清晰传出，也能避免蚊虫、细小杂物通过孔位进入壳体内部。

　　壳体正面中部做了内凹的品牌标识区域，标识区域采用下沉0.3mm的凹槽设计，后续可通过丝印、模内注塑或者粘贴铭牌的方式标注产品品牌与型号，不会因为日常擦拭磨损标识内容。壳体下方预留了USB调试接口的避让位，接口位置做了内凹的导向槽，调试人员插拔数据线时无需额外对准，可顺着导向槽直接插入接口，方便现场调试与后期固件升级操作。

　　从注塑生产的角度考量，整个壳体的壁厚设计均匀，主体壁厚保持在2.0mm，卡扣、定位柱等局部结构的壁厚不超过主体壁厚的60%，避免注塑过程中出现缩痕、翘曲等成型缺陷；壳体所有的棱角位置都做了拔模斜度处理，外表面拔模斜度为1度，内表面筋位、卡扣位置的拔模斜度为1.5度，方便注塑生产时顺利脱模，降低生产过程中的不良率。壳体内部预留了四个电路板安装柱，安装柱高度统一，端部设计有M2螺丝孔的铜螺母嵌件位，电路板装配时直接通过螺丝固定即可，无需额外设置支撑结构，同时安装柱的位置避开了电路板上的元器件布局区域，不会出现元器件与壳体干涉的问题。

　　考虑到实际使用中的维护需求，上下壳的卡扣设计为可反复拆装的结构，维护人员使用平口螺丝刀顺着侧方的拆卸缺口即可轻松撬开壳体，不会撬坏壳体边缘的外观面，拆卸后卡扣不会出现断裂、变形等问题，可满足多次拆装维护的需求。壳体背部还设计有绕线柱结构，现场接线时多余的线材可以缠绕在绕线柱上，避免线材挤压在壳体与墙面之间导致壳体安装不平整，同时也能避免线材拉扯接线端子导致接触不良的问题。

　　在人机交互的细节设计上，出声孔采用放射状的排布方式，以指示灯区域为中心向外扩散，既提升了外观的辨识度，也能让蜂鸣器的声音顺着孔位均匀向外扩散，不会出现某个方向声音过小的问题；壳体表面采用细晒纹的表面处理，不会残留指纹与擦拭痕迹，长期使用也能保持外观整洁。整个壳体的外形尺寸控制在120mm80mm25mm的范围内，整体体积小巧，不会在墙面上占用过多空间，同时内部的有效容积可以容纳常规的控制电路板、无线通讯模块、蜂鸣器与接线端子组件，满足多数小型壁挂式控制终端的装配需求。
