台式壁挂两用路由器外壳结构设计方案

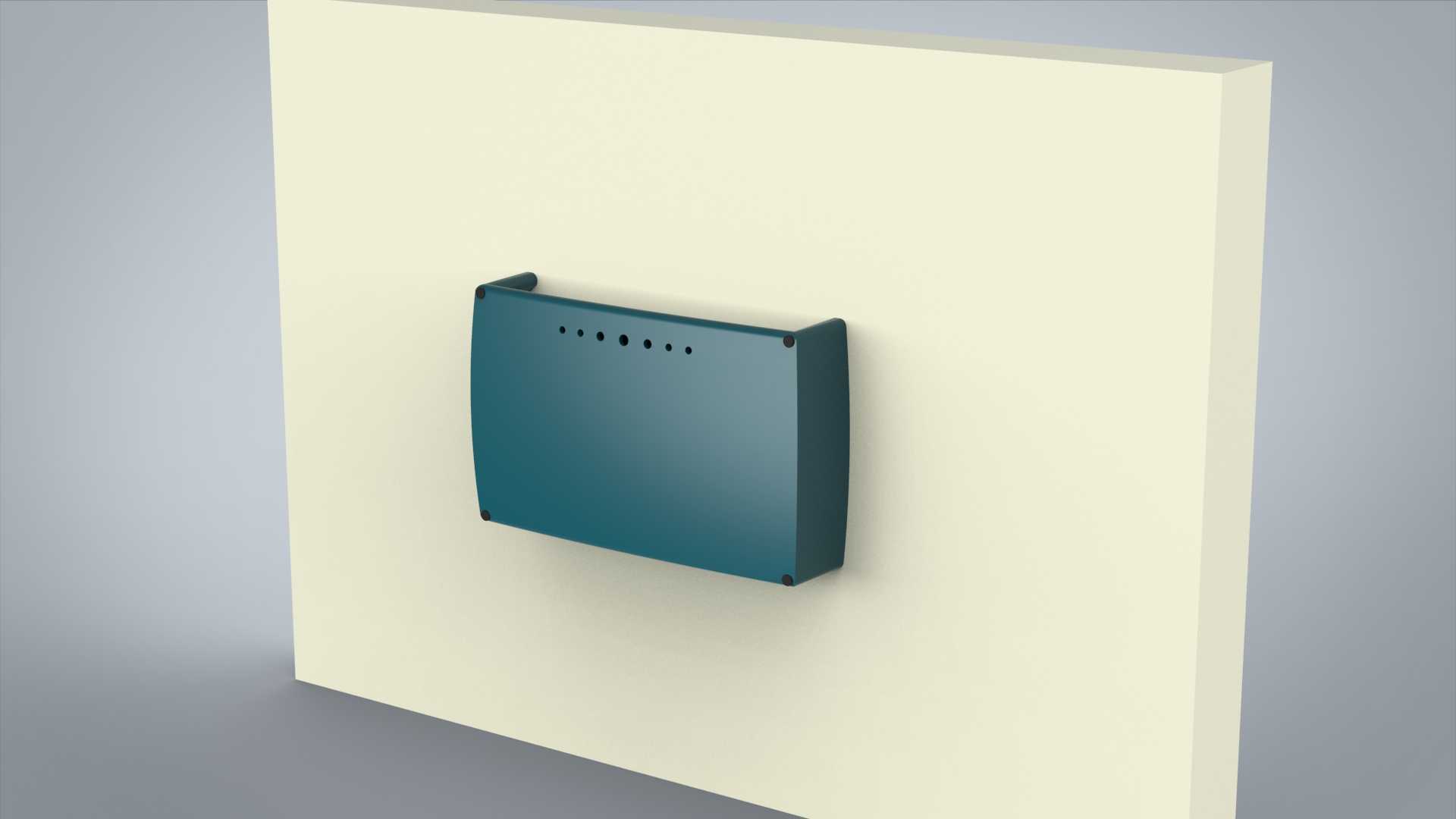

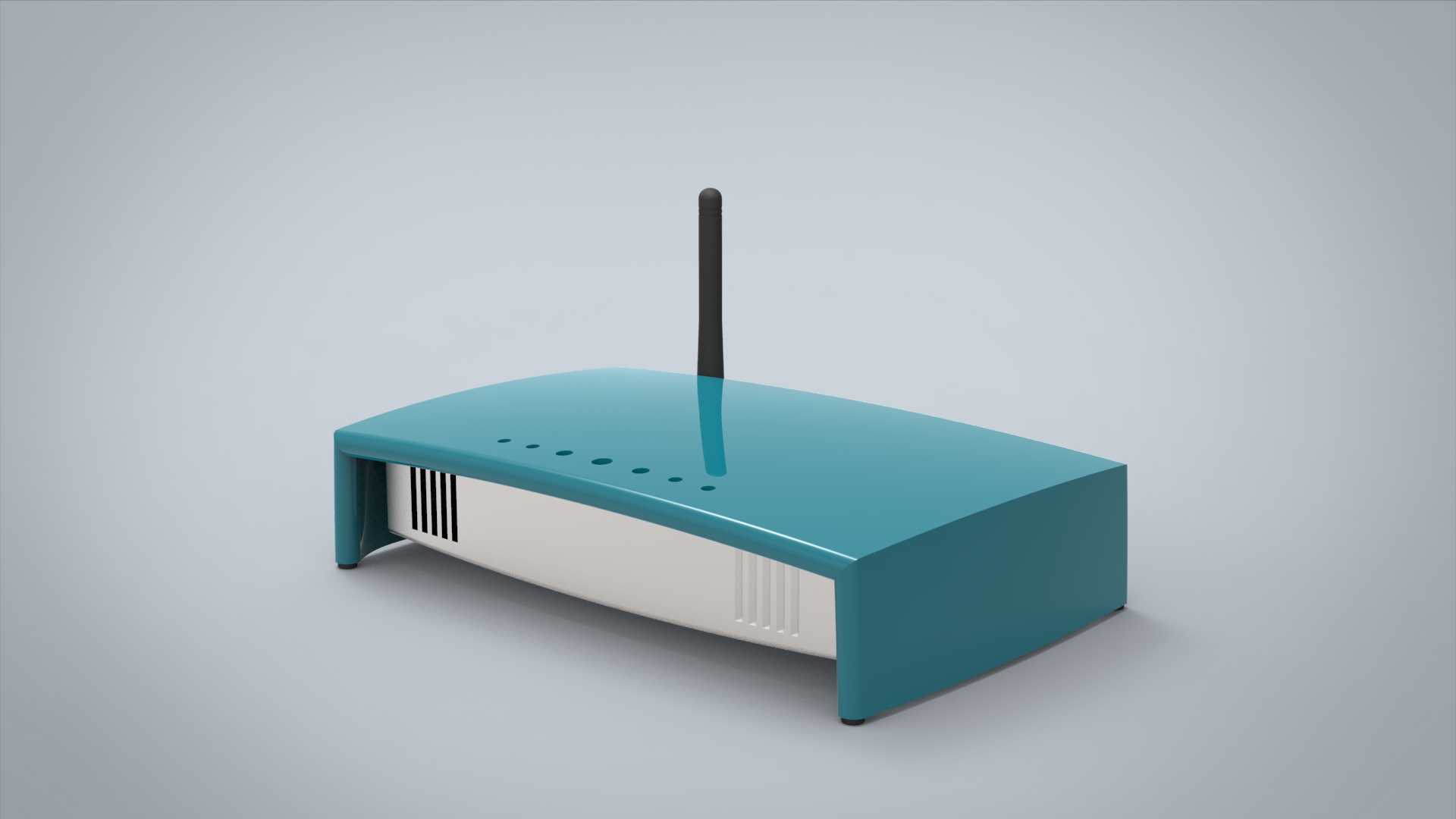

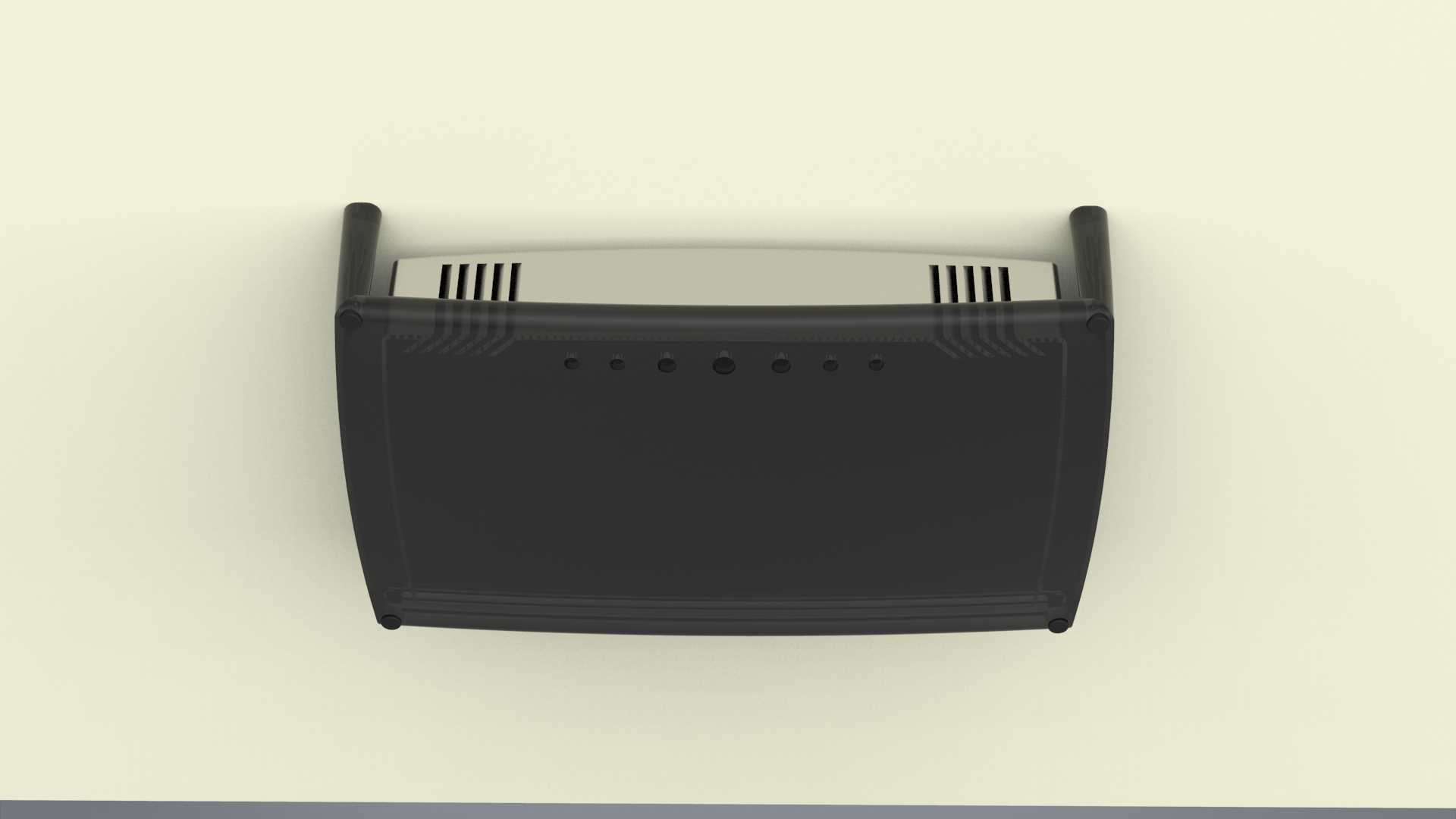

　　这款路由器外壳的结构设计，同时覆盖桌面平放与墙面壁挂两种部署场景，在民用网络接入设备的结构设计中属于兼顾多场景使用需求的典型方案。从实际落地的使用场景来看，桌面平放模式主要适配家庭书房、办公室工位、商铺收银台这类有平整置物平面的环境，外壳底部的四个支脚做了小幅垫高设计，既可以避免壳体底面直接与桌面摩擦刮花饰面，也能在壳体与放置平面之间留出空气流通的间隙，辅助底部散热；壁挂安装模式则适配弱电箱旁、墙面信息插座附近、走廊吊顶下方这类没有多余置物空间的部署位置，壳体背部预留的壁挂挂点可以直接卡在墙面预埋的膨胀螺丝或者挂钩上，安装后壳体与墙面保持平行，不会额外突出占用通行空间，也能避免桌面摆放时容易被线缆拖拽坠落的问题。

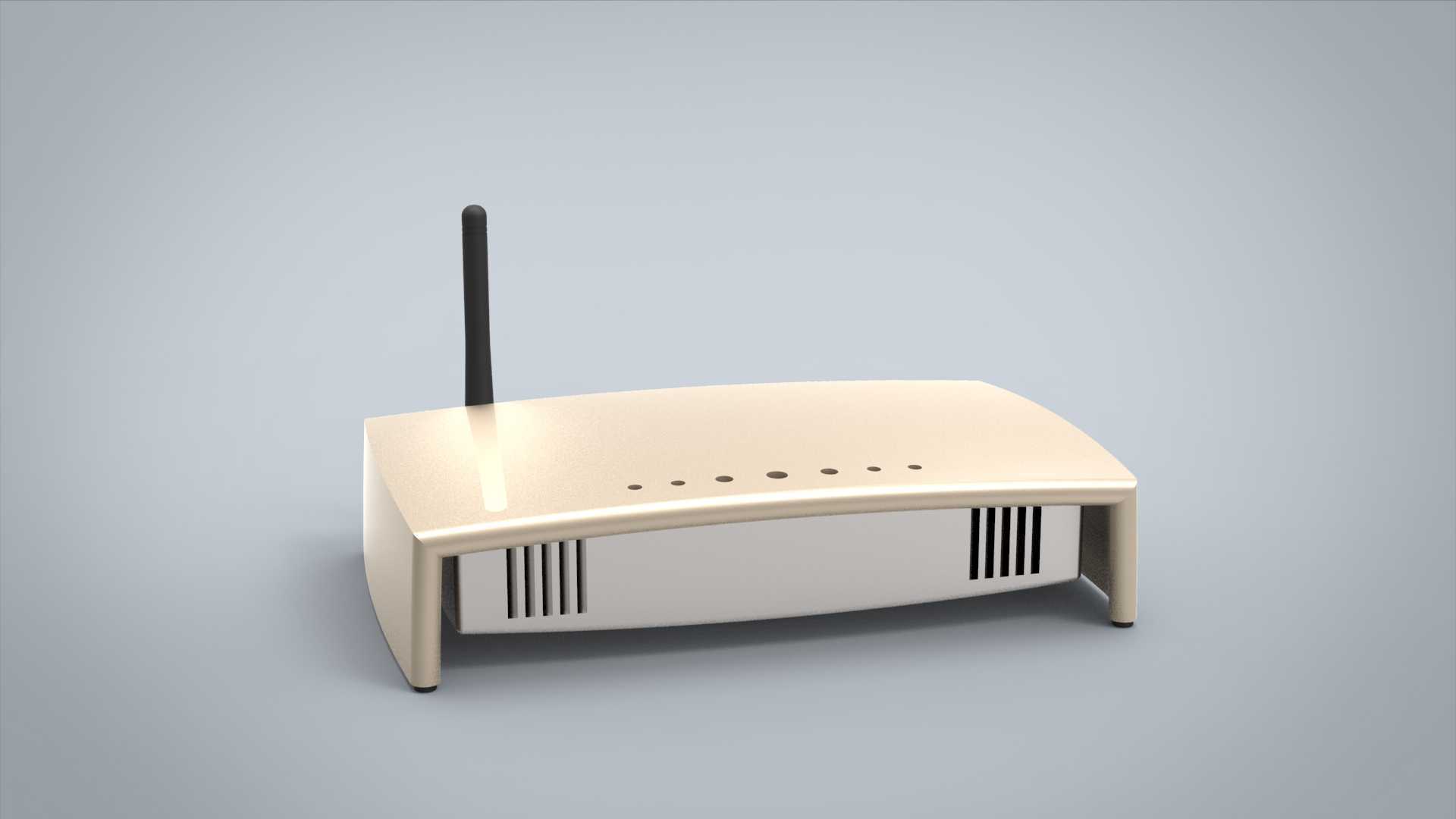

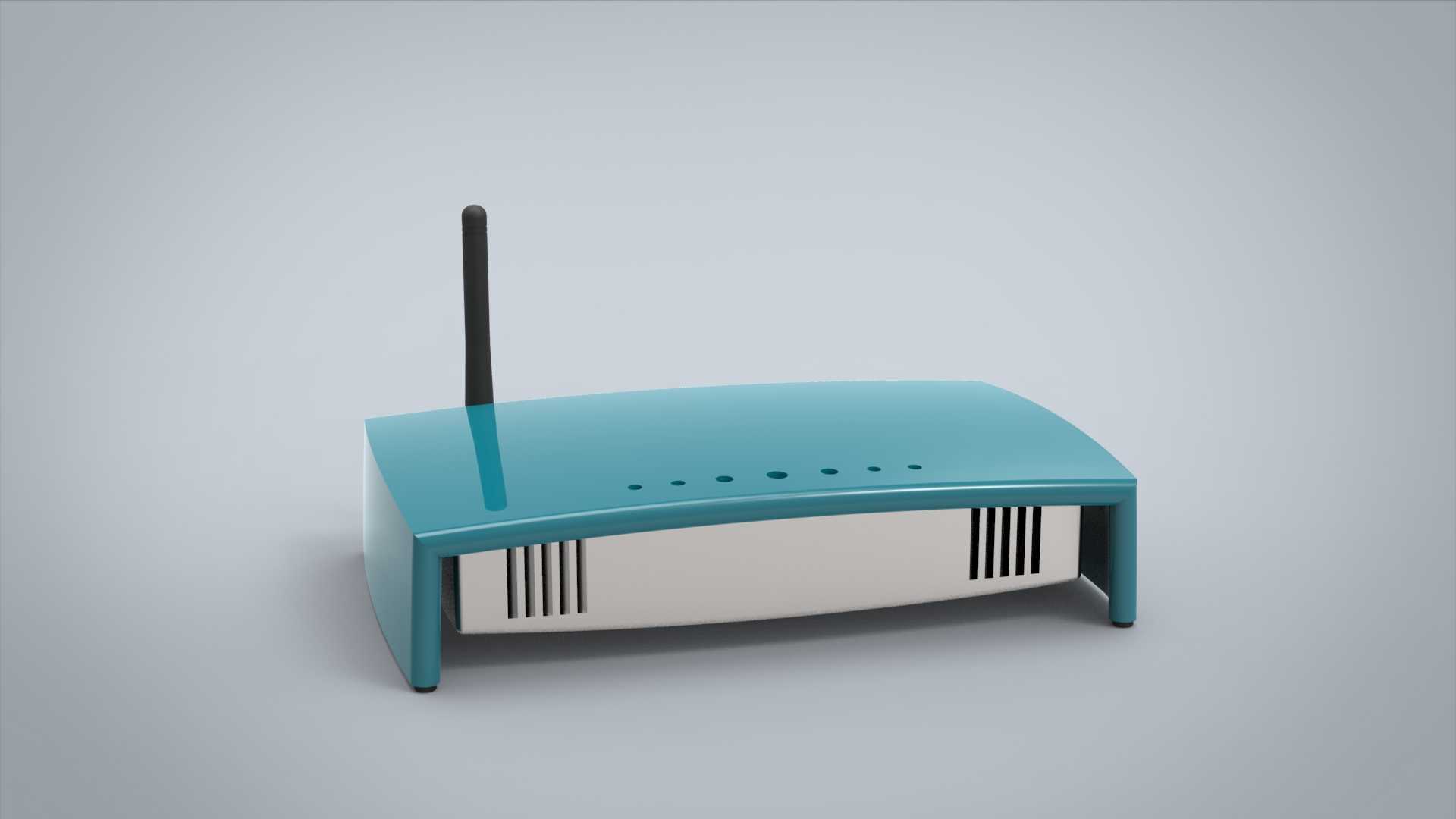

　　从设备实际用途出发，这款壳体是家用及小型办公场景无线路由器的承载结构，内部需要容纳PCB主板、天线馈线、电源适配模块、状态指示灯组件这些核心部件，单根外置天线的转轴位置做了密封与限位结构，既可以保证天线转动调整角度时的阻尼感，让天线可以稳定停留在垂直、倾斜等不同信号发射角度，也能避免灰尘、溅水从天线转轴缝隙进入壳体内部。壳体正面的指示灯开孔做了匀光处理，每个开孔对应电源、WAN口连接、LAN口活动、WiFi信号状态这些不同的指示功能，开孔边缘做了倒角处理，避免光线直射产生眩光，用户在日常使用时不需要凑近设备，就能通过指示灯的亮灭、闪烁状态判断设备运行情况。

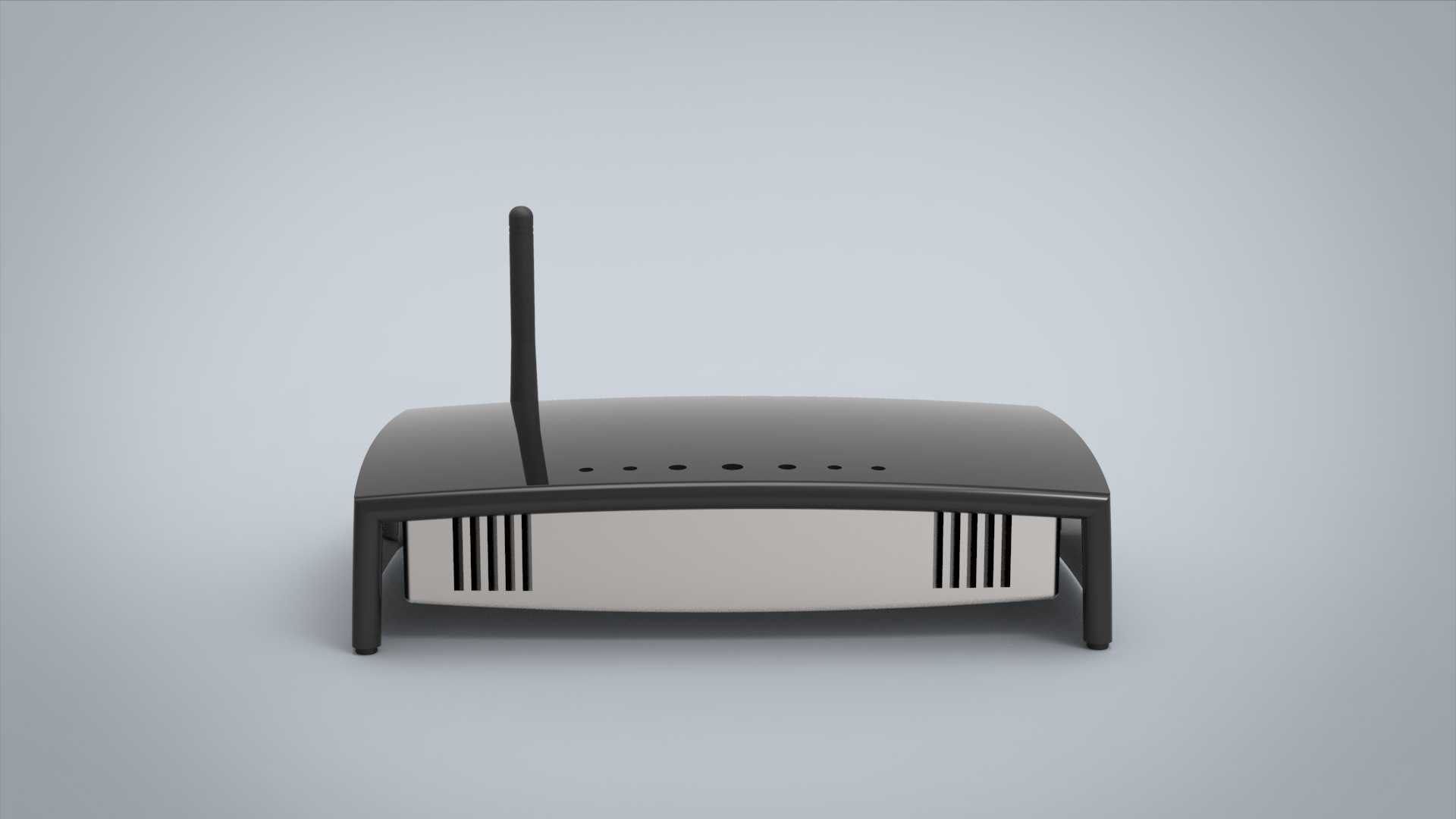

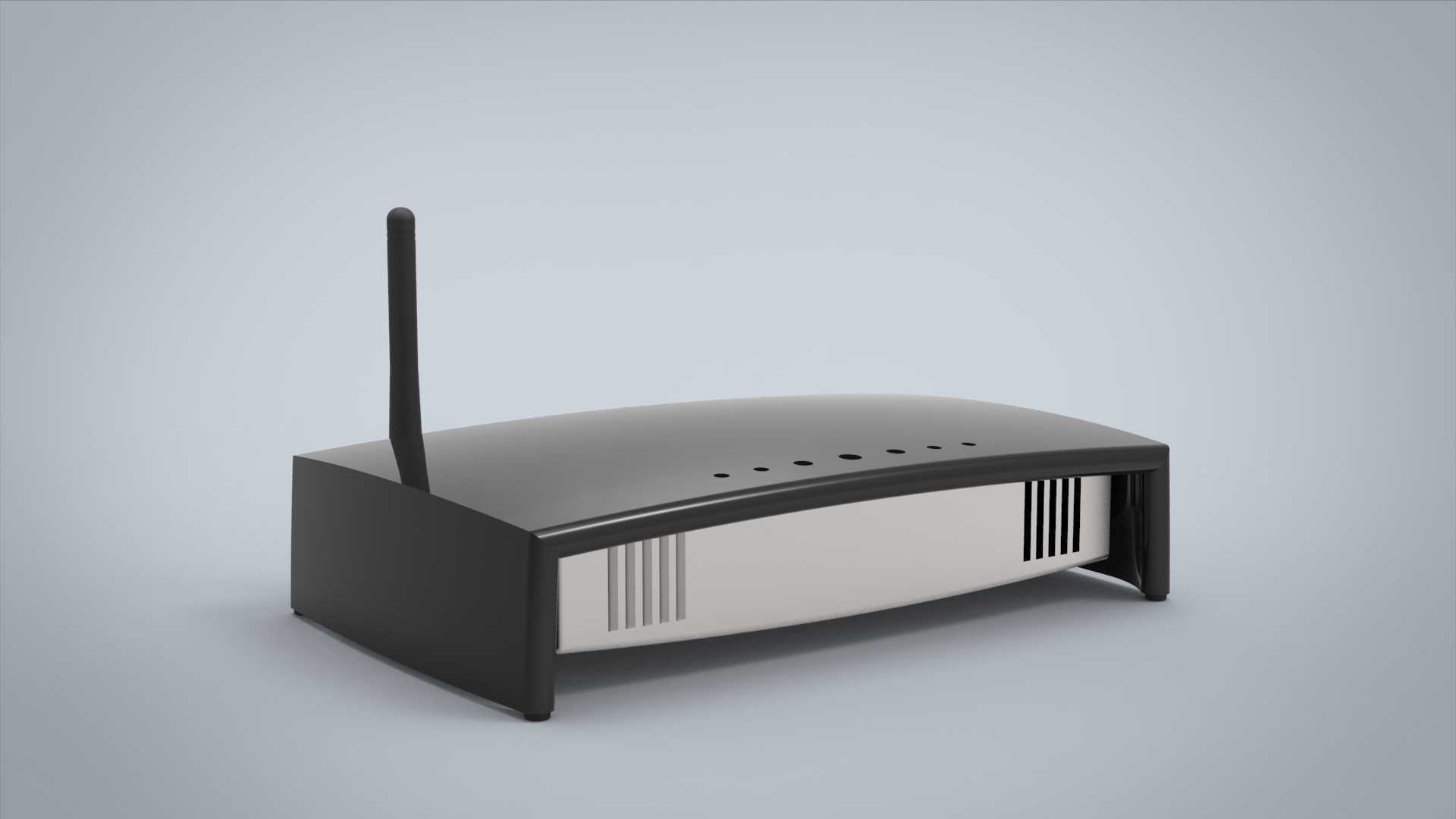

　　功能特性方面，壳体侧面的散热格栅采用了斜向开槽的设计，和传统的直开通槽相比，斜向格栅既可以保证空气对流的有效通流面积，满足主板上主控芯片、无线射频模块长时间工作的散热需求，也能阻挡较大的灰尘颗粒、日常泼溅的水滴直接进入壳体内部，提升设备在复杂使用环境下的可靠性。壳体的上下盖采用卡扣加隐藏螺丝的装配方式，外露的螺丝孔全部设置在底部支脚的内侧，日常放置时不会看到螺丝孔影响外观整体性，后期维护拆卸时只需要拧下底部螺丝就能分离上下盖，不需要撬动卡扣造成壳体边缘崩边。壳体前侧的弧度过渡设计，除了视觉上更柔和之外，也能减少设备放置在人员活动频繁区域时，棱角磕碰造成的人身伤害或者壳体掉漆损伤。

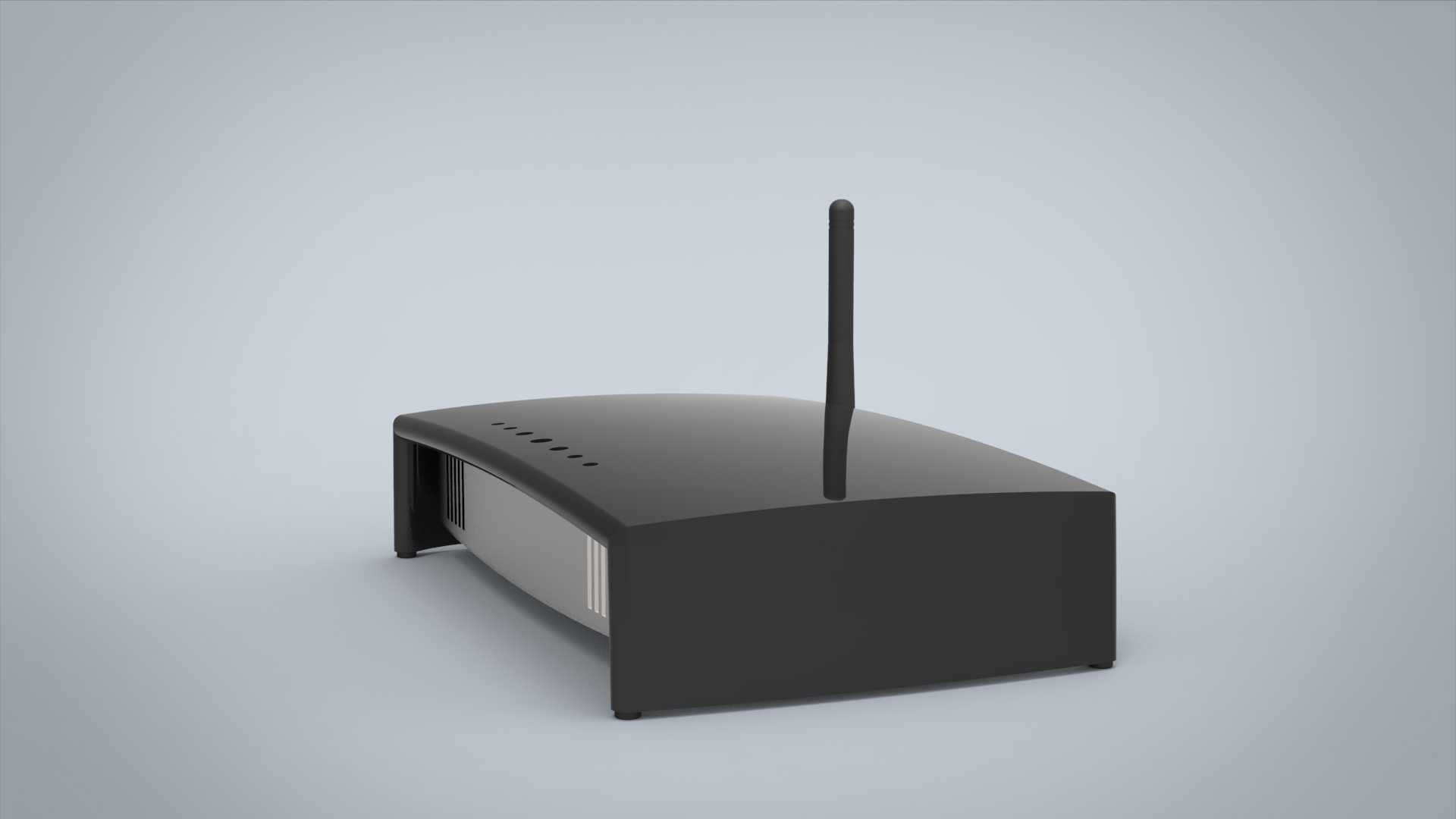

　　设计思路上，这款壳体没有采用复杂的曲面造型，整体以大面弧度过渡为主，既可以降低注塑生产时的模具复杂度，减少脱模时的结构缺陷，也能让壳体的壁厚保持均匀，避免注塑过程中因为壁厚不均产生缩痕、翘曲的问题。天线的布置位置选在壳体后侧的一角，既不会遮挡正面的指示灯区域，也能在壁挂安装时让天线保持向上的垂直状态，避免天线贴墙影响无线信号的发射效果。接口区域全部预留布置在壳体后侧，对应电源接口、WAN口、多个LAN口的位置做了精准的开孔对位，开孔边缘做了导向倒角，用户插拔网线、电源接头时不需要反复对准位置，也能减少接头插拔时对壳体开孔边缘的磨损。

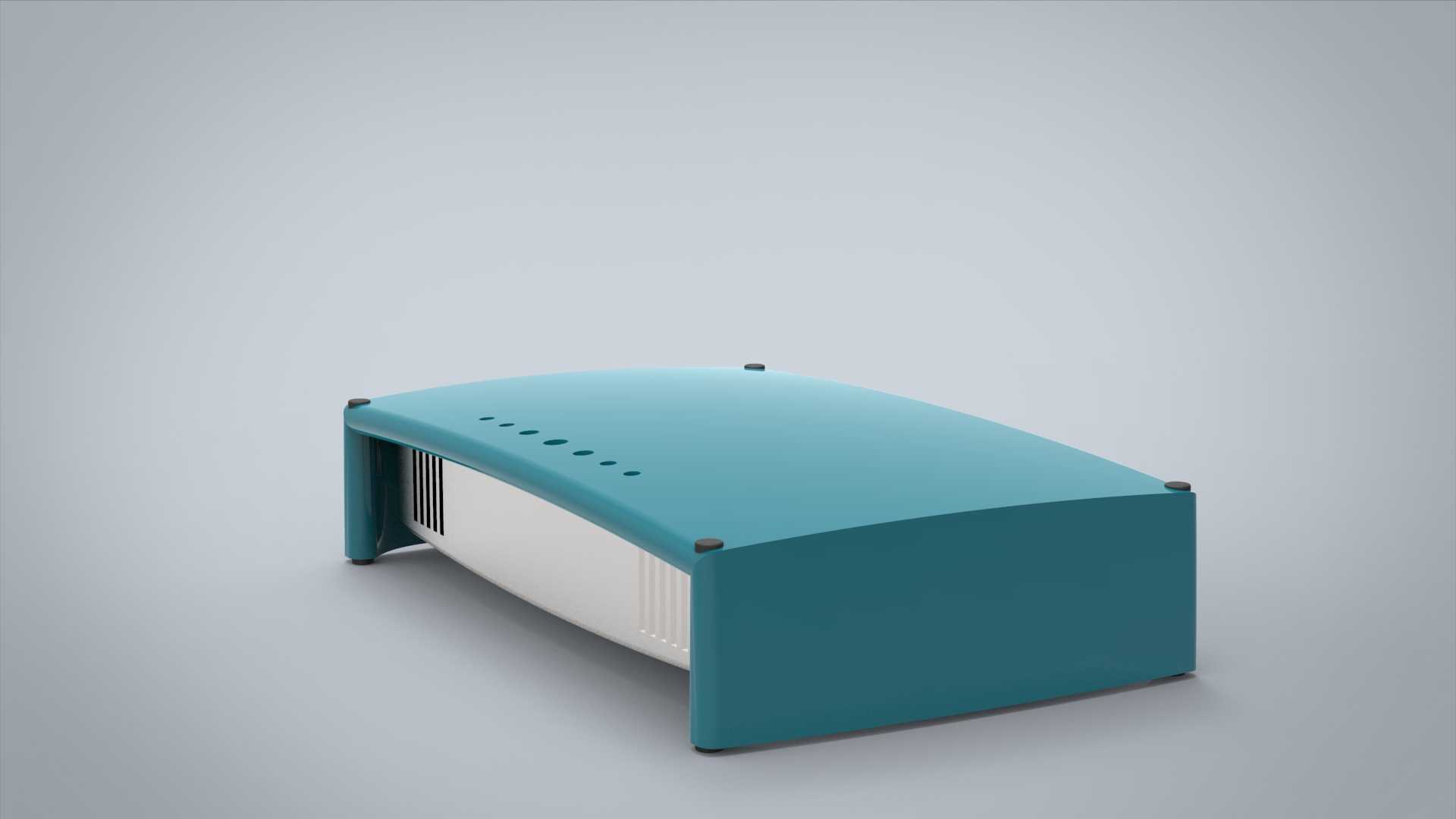

　　外形尺寸与安装边界方面，这款壳体的整体长宽高控制在小型网络设备的常规尺寸区间，桌面放置时的投影面积不超过A5纸张大小，不会过多占用桌面的置物空间；壁挂安装时，背部挂点的孔位间距符合民用弱电设备壁挂安装的通用孔距标准，不需要额外定制安装支架，使用常规的墙面挂钩或者M4规格的膨胀螺丝就能完成固定。壳体底部的支脚高度控制在5mm左右，既保证了底部的空气流通间隙，也不会因为支脚过高导致设备整体重心上移，提升桌面放置时的稳定性，即使被桌面的线缆轻微剐蹭，也不容易出现倾倒的问题。壳体边缘的圆角半径统一做了规范，所有外露的边缘都没有尖锐的棱角，在生产装配、运输安装、日常使用的全流程中，都能避免尖锐边角划伤操作人员或者用户的皮肤。
