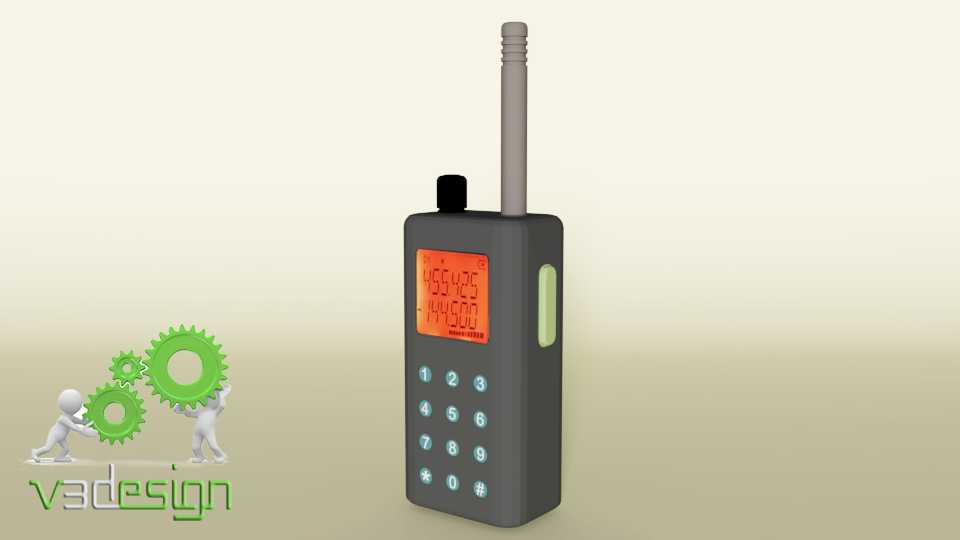

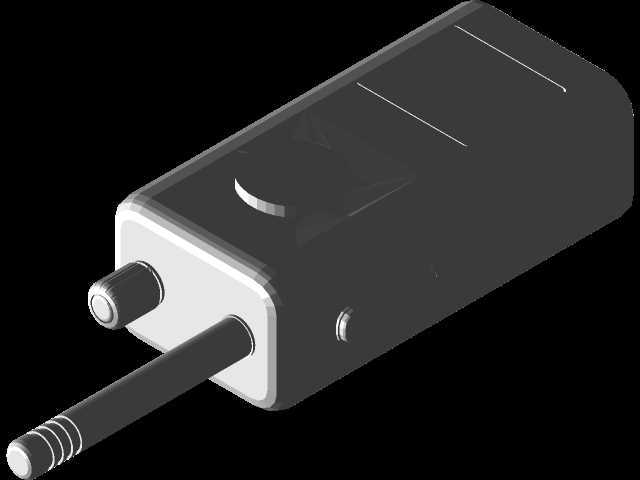

手持便携式对讲机外观结构三维数模

　　这款手持对讲机的结构设计，首先围绕户外作业、现场调度的高频使用场景展开，在建模阶段优先考虑了单手握持的人机工程边界，整机轮廓做了圆弧过渡处理，避免直角硌手的问题，机身厚度控制在单手握持时拇指可覆盖全部按键的范围，长度方向预留了天线安装的突出空间，不会因为天线过长导致放置时重心偏移。从功能布局来看，机身顶部预留了天线安装位与电源旋钮的装配空间，天线接口采用标准同轴接口的安装沉台，保证装配后天线与机身外壳的缝隙均匀，不会出现晃动松脱的问题；正面区域分为显示屏区与按键区两部分，显示屏区域做了内凹的沉台设计，可适配透明保护面板的粘贴安装，避免日常使用中屏幕被硬物刮花，按键区采用矩阵式排布，每个按键的凸起高度做了差异化设计，

　　常用的通话按键做了略微加高处理，方便戴手套操作时快速定位，按键下方预留了导电胶与PCB板的安装间隙，保证按压行程符合日常操作的反馈手感。机身侧面设置了防滑侧条的安装槽，侧条采用软胶材质的安装位设计，建模时预留了0.2mm的过盈配合量，保证软胶条装配后不会轻易脱落，同时提升握持时的摩擦力，避免雨天或者手部出汗时设备滑落。机身背部预留了背夹的安装卡位，卡位的凸起高度与背夹的开合行程匹配，可适配不同宽度的腰带挂载，不会因为背夹过紧导致拆装困难，也不会因为间隙过大导致挂载后晃动异响。在内部结构的建模逻辑上，外壳分为前后壳两部分，前后壳的止口做了错位配合设计，止口的配合间隙控制在0.1mm，既可以保证装配时的顺畅度，

　　也能提升整机的防尘防水能力，接缝处预留了防水胶圈的安装槽，胶圈槽的深度与宽度匹配常用的圆形硅胶密封圈尺寸，可满足日常户外使用的防泼溅需求。内部腔体的布局按照元器件的高度做了分区，电池仓占据了机身下半部分的主要空间，仓体尺寸适配常规的锂电池规格，仓壁做了加强筋设计，既可以提升外壳的结构强度，也能对电池起到限位作用，避免电池在仓内晃动；PCB板的安装柱高度按照板上最高元器件的尺寸预留，保证板上元件不会与外壳内壁发生干涉，安装柱的铜螺母预埋位做了沉台处理，保证螺丝锁付后不会突出外壳表面。天线部分的建模做了分段式的细节处理，根部的连接座做了防滑滚花结构，方便用户手动拧紧天线，天线杆身做了多段阶梯状的伸缩限位结构，可适配伸缩式天线的装配需求，

　　完全收回时天线顶端与机身顶部的旋钮高度齐平，方便收纳携带。显示屏区域的建模还原了段码屏的显示区域轮廓，屏幕周边的遮光泡棉安装位做了0.3mm的凸起，可保证泡棉压缩后起到遮光作用，避免屏幕漏光影响显示效果。按键部分的每个按键都做了定位柱设计，与前壳的按键孔间隙控制在0.15mm，既不会出现按键卡滞的问题，也能避免缝隙过大进灰。机身底部预留了充电接口与耳机接口的安装位，接口处做了防尘塞的连接位，防尘塞的软胶连接带与机身外壳做了一体化的建模处理，避免防尘塞丢失。整体建模过程中，所有的装配间隙都按照注塑件的常规公差做了预留，拔模角度统一设置为1.5度，符合塑料外壳注塑生产的工艺要求，不会出现脱模困难的问题，外壳的壁厚控制在2mm均匀厚度，局部加强筋的厚度不超过壁厚的0.6倍，避免注塑时出现缩痕影响外观。从实际使用的角度出发，这款模型的结构设计覆盖了从手持操作、挂载携带、防护性能到内部元器件装配的全流程需求，可作为同类型手持通讯设备结构设计的参考数模，也可用于产品展示、结构验证等场景，建模时还原的所有装配细节都可直接用于后续的结构手板制作与开模评审，减少前期设计的反复修改工作量。
