双刚性弹簧指形离合器传动结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:465896

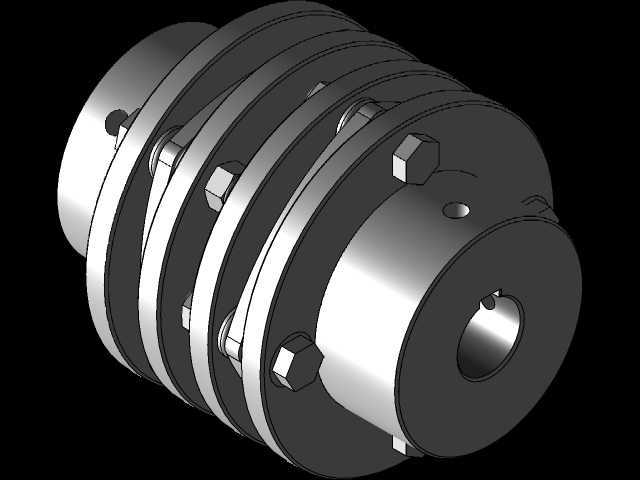

  • 双刚性弹簧指形离合器传动结构设计

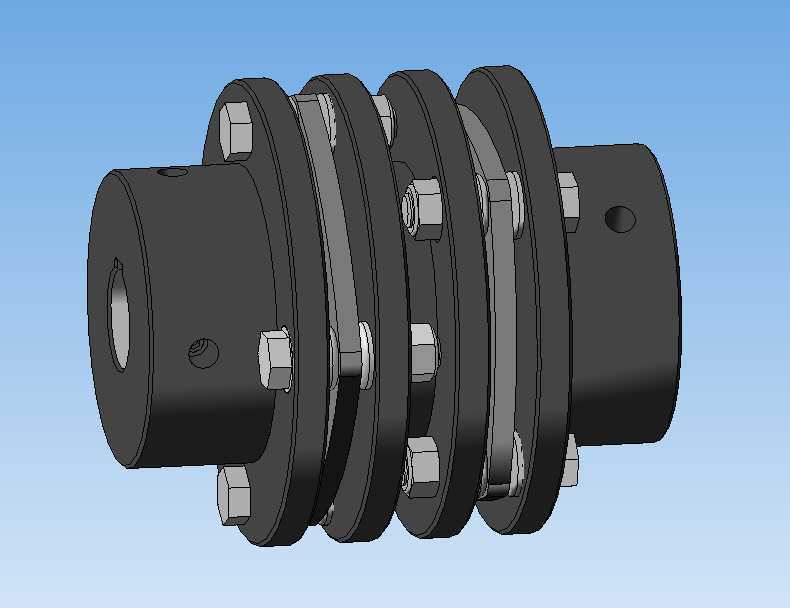

  • 双刚性弹簧指形离合器传动结构设计

  在工业传动系统的轴系连接场景中,这类双刚性弹簧指形离合器常被用于需要补偿两轴安装偏差、同时传递稳定扭矩的工况,常见于轻工输送设备、中小型机床进给轴、包装机械主传动链这类对传动同轴度误差有一定包容度的设备单元。不同于普通刚性联轴器完全无补偿量的特性,该结构通过两组对称布置的弹性指形簧片组,在保证刚性扭矩传递能力的前提下,可吸收两轴间存在的少量径向、角向偏移,避免轴系因安装对中偏差产生额外的附加弯矩,延长轴承与轴端密封件的实际使用寿命。从结构设计逻辑来看,该离合器采用对称双膜片(簧片组)布局,两端为带轴孔的轮毂结构,轮毂上加工有标准键槽,可通过平键与主动、从动轴实现周向固定,轮毂端面沿圆周均布螺栓过孔,

  通过铰制孔螺栓将两组簧片组件与中间连接节锁紧,螺栓预紧力经过严格核算,既保证簧片与结合面之间无相对滑移,又不会因预紧力过大导致簧片产生预应力疲劳。在实际选型适配时,该规格离合器适配轴径范围为46mm至85mm,安装时需注意两轴端的伸入长度需匹配轮毂轴孔深度,预留合理的轴向窜动间隙,避免轴系热胀冷缩时对离合器产生轴向挤压。其外形为圆柱式法兰结构,最大外圆轮廓需与设备安装腔体内壁保留至少5mm的安全间隙,防止运转过程中出现剐蹭。簧片部分采用高强度弹簧钢材质,经过调质与表面喷丸处理,在反复交变形变下具备足够的疲劳强度,可适应频繁正反转的传动工况,不会像单组弹性元件结构那样在反向传动时出现明显的回程间隙。日常设备维护中,

  该结构无需额外加注润滑脂,依靠金属簧片本身的弹性形变实现偏差补偿,相比齿式离合器、滑块联轴器这类存在摩擦副的传动部件,维护成本更低,运转时无相对滑动磨损,传动效率可长期保持在较高水平。在三维建模过程中,该结构的建模难点在于簧片指形结构的形变模拟与螺栓组的装配干涉检查,建模时需严格控制簧片的厚度与指形切槽的宽度尺寸,保证每组簧片的刚度一致,避免运转时出现偏载;螺栓连接部分需准确还原铰制孔螺栓与光孔的配合公差,装配后检查相邻簧片组之间的间隙均匀性,确保圆周方向各点间隙差不超过0.1mm,避免实际装配后出现动平衡超差问题。对于设备设计人员而言,选用该类离合器时,需根据传动系统的额定扭矩、最高转速、轴端对中偏差量三个核心参数匹配对应规格,

  不可单纯依照轴径直接选型,若传动系统存在较大冲击载荷,还需在选型时预留1.5至2倍的扭矩安全系数,防止簧片在冲击载荷下发生塑性变形甚至断裂。该结构的轴向尺寸相比同扭矩规格的弹性套柱销联轴器更短,适合安装空间轴向尺寸受限的传动场景,安装时无需移动两端的主动、从动设备,只需拆卸中间连接螺栓即可完成离合器的拆装维护,大幅降低设备后期检修的工作量。
