在低压配电与小型电机控制场景里,这类手动电动机起动器是车间流水线、小型输送设备、 standalone 机床辅机等场景里的常用元件,区别于纯接触器式的电控起动回路,它集成了手动分合、过载保护、短路分断的基础功能,不需要额外搭配复杂的二次控制回路,就能直接完成小功率三相异步电机的起停操作,在设备检修时还能作为明显断开点,保障运维人员的作业安全。

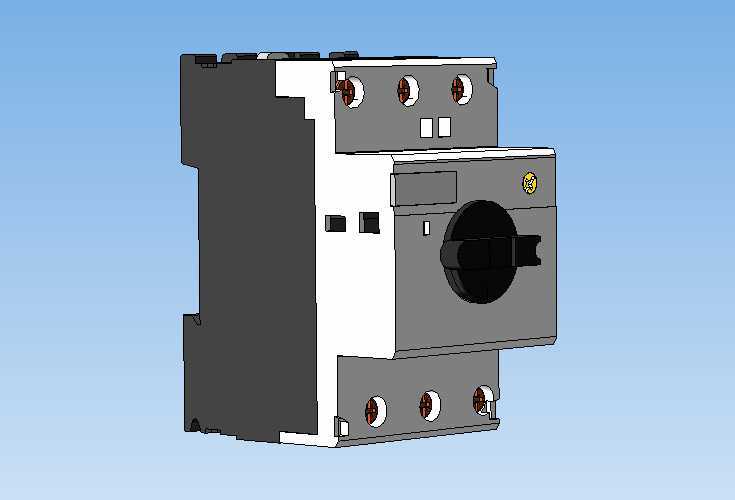

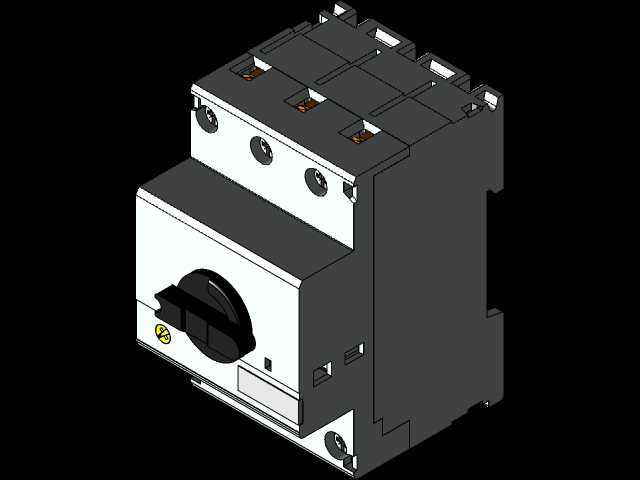

从实际使用的角度看,这款起动器的结构设计完全贴合导轨安装的低压配电体系,整体采用卡扣式DIN导轨安装结构,背部的卡扣弹性量经过匹配设计,卡入35mm标准导轨后不会出现松旷,同时拆装时只需要撬动卡扣解锁片就能快速取下,不需要额外拆卸固定螺丝,适配柜内紧凑排布的安装需求。外形上采用上下分层的接线布局,上端为三相电源进线端,下端为三相负载出线端,每个接线端子都配套了防松压线结构,适配1.5平方到6平方的多股铜芯导线,压线螺丝的扭矩阈值设置合理,不会因为拧接过大力压伤线芯,也不会因为扭矩不足导致接触电阻过大发热。正面的操作旋钮采用大尺寸防滑设计,旋转行程有清晰的档位反馈,分闸、合闸、脱扣三个位置有明确的标识区分,即便在光线不佳的柜内环境里,运维人员也能通过手感和位置快速判断设备通断状态。旋钮旁设置了两个状态指示窗口,分别对应过载脱扣和短路脱扣的动作反馈,一旦回路出现故障跳闸,对应的窗口会弹出红色指示,不需要逐一排查回路就能快速判断故障类型,大幅缩短故障排查的时间。
建模过程中,对产品的装配间隙做了精准还原,外壳的上下盖合缝位置、操作旋钮与面板的配合间隙、接线端子的防护挡板结构都按照实物的公差范围做了还原,没有出现模型干涉的问题。外壳的散热筋结构分布在产品两侧,对应内部热元件的散热需求,建模时保留了散热筋的厚度与间距参数,方便后续做柜内散热仿真时直接调用模型。产品侧面预留了辅助触点的安装卡槽,可以根据实际需求加装一开一闭或者两开两闭的辅助触点模块,用来反馈起动器的工作状态到PLC或者指示灯回路,建模时也还原了这个卡槽的卡扣结构与定位凸点,确保加装附件时的装配匹配度。
从安装边界来看,这款起动器的宽度为45mm,和标准1P断路器的宽度模数保持一致,高度方向从导轨安装面到顶部的尺寸为90mm,深度方向从柜内安装板到面板正面的尺寸为70mm,在做柜内排布设计时,只需要预留对应的模数空间,不需要额外预留过多的操作间隙,因为正面操作旋钮的旋转半径不会超出产品本身的宽度范围,相邻安装的元件不会出现操作干涉。进线端的防护挡板采用活页结构,接线完成后可以翻下挡板遮挡带电端子,避免运维时误碰带电部位,这个结构在建模时做了可活动的铰接还原,方便做装配演示时展示挡板的开合动作。
在功能特性上,这款起动器的热脱扣调节范围覆盖0.1A到25A的区间,可以根据所保护电机的额定电流调整脱扣阈值,短路脱扣的瞬时动作电流为额定电流的10-12倍,能够躲过电机起动时的瞬时冲击电流,不会出现起动过程误跳闸的情况,同时在回路出现短路故障时能快速分断,分断能力满足低压终端配电的要求。模型还原了热脱扣调节旋钮的刻度标识结构,以及测试脱扣的试验按钮位置,试验按钮位于操作旋钮下方,按下后可以模拟脱扣动作,用来验证机构的分断灵活性,建模时保留了按钮的按压行程空间,还原了实物的操作手感对应的结构特征。
对于做低压柜结构设计、小型设备电控设计的工程师来说,这个模型可以直接导入到装配环境里做干涉检查,不需要自己再从零开始测绘建模,能大幅缩短设计阶段的元件建模时间,同时模型的安装尺寸、接线空间都和实物一致,在做布线设计时可以准确预留导线的弯曲半径,避免出现实际装配时导线长度不足或者布线空间不够的问题。
