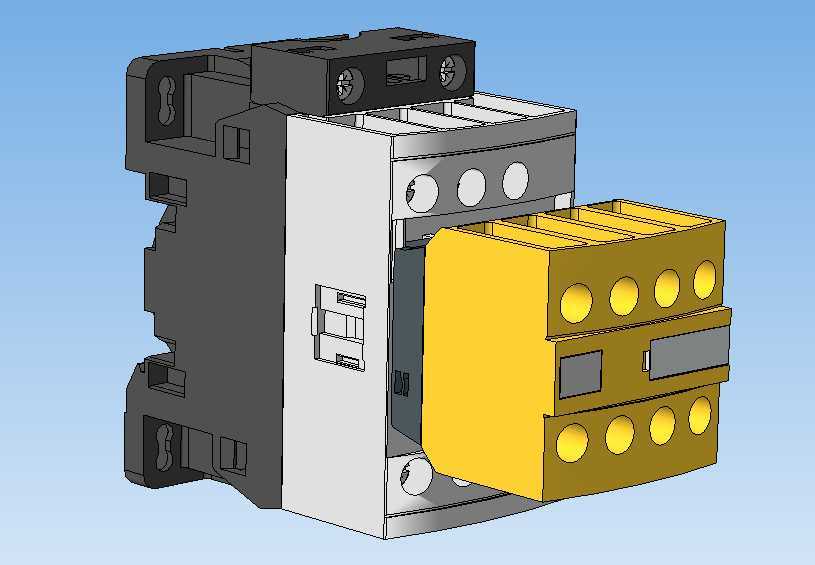

ABB带端子交流接触器三维结构

　　这款带端子的接触器结构，核心面向低压配电与电机控制场景做的全参数化建模，日常在工厂自动化产线的电机启停回路、小型设备的电源通断控制、照明配电回路的负载投切场景里都能见到同规格产品的身影，建模时完全还原了实物的装配逻辑，从基座的卡扣结构到触头模块的插接定位，再到端子排的压线结构都做了1:1的特征还原。

　　从实际使用的角度看，这类集成端子的接触器省去了外接端子排的转接步骤，在柜内安装时能节省至少15%的导轨占用空间，尤其适合紧凑型电控柜的布局设计，主回路部分的三极触头结构对应三相交流负载的通断需求，前端黄色的端子模块直接集成了进出线的压线腔，每个压线位都做了防松脱的螺纹孔特征，匹配常规的M4压线螺丝，能适配1.5-6平方毫米的多股铜芯导线接入，不需要额外配置线鼻子就能完成可靠压接，这也是这类集成端子款接触器在小型设备上普及率高的核心原因。

　　建模过程中优先还原了安装边界的关键尺寸，底部的标准35mmDIN导轨卡扣结构完全符合电气安装的通用规范，卡扣的弹性让位间隙、卡入导轨后的定位凸台特征都做了细节还原，安装后整体的纵深尺寸、左右宽度、顶部接线位的操作空间都和实物保持一致，结构工程师在做柜内布局时，可以直接调用这个模型做干涉检查，不需要额外测量实物尺寸调整安装位。主体部分的壳体分件逻辑也完全贴合实际生产的注塑件结构，黑色的基座部分用的是耐电弧的DMC材质特征，银灰色的中壳是触头系统的支撑结构，黄色的端子模块用的是阻燃PA材质的分色特征，不同壳体之间的卡扣连接位、螺丝固定柱都做了完整的内部特征还原，甚至侧面的辅助触头扩展槽位也保留了插接接口，方便后续扩展辅助触点模块做信号反馈。

　　从功能特性的还原度来看，模型里的主触头支持件、反力弹簧的安装腔、顶部的线圈接线端子都做了对应特征，虽然是外观加装配结构的建模，但核心的运动让位空间都做了预留，比如衔铁吸合时的行程空间、触头超程的让位间隙都没有做结构干涉，做运动仿真的时候可以直接给配合关系就能模拟吸合分断的动作。端子部分的每个接线位都做了标识槽的特征，对应实物上的L1/L2/L3/T1/T2/T3的标识位，还有A1/A2的线圈接线位的独立隔腔，避免接线时不同回路的导线误碰造成短路。

　　在实际选型参考时，这个模型的外形尺寸可以直接作为柜内开孔、导轨排布的依据，比如安装时左右需要预留至少10mm的散热间隙，顶部接线位需要预留30mm的导线弯曲与螺丝刀操作空间，底部导轨安装后距离柜板的间隙不小于5mm，这些安装边界的尺寸在模型里都能直接测量获取，不需要反复核对样本参数。另外模型里的端子排防护盖的铰接结构也做了还原，防护盖翻起后的角度刚好能露出全部压线螺丝，盖合后能完全覆盖带电的接线部位，满足IP20的防护等级要求，避免人手误触带电部件。

　　很多工程师在做小型设备的电控设计时，经常会忽略集成端子接触器的整体高度，导致柜内布线时和线槽或者其他元件干涉，这个模型完整还原了端子模块突出主体的高度尺寸，还有接线后导线的弯曲半径预留空间，在做三维布线的时候可以直接走线路径，避免后期装配时出现导线长度不够或者干涉的问题。另外侧面的安装固定孔位也做了特征还原，除了标准导轨安装之外，也支持螺丝直接固定在安装板上，对应两种安装方式的定位尺寸都和实物一致，不管是做导轨安装的布局还是螺丝固定的安装方案，都能直接用这个模型做布局验证。
