DUPLOMATIC外啮合齿轮液压泵结构

　　这款外啮合齿轮液压泵的结构设计，完全围绕中低压液压系统的实际工况需求展开，在各类工业液压站、小型工程机械液压回路、机床辅助液压系统、农用机械液压驱动单元中都有广泛适配空间。作为液压系统的动力输出元件，它的核心作用是将输入轴传递的机械能转化为液压油的压力能，为后续的液压缸、液压马达等执行元件提供稳定的压力油源，适配常规矿物液压油的工作介质，可在连续运转的工况下保持稳定的容积效率。

　　从结构设计思路来看，这款泵采用了经典的三片式壳体布局，前端盖集成输入轴的支撑密封结构，后端盖负责高压腔的封止与油口衔接，中间泵体容纳一对参数完全一致的渐开线外啮合齿轮，齿轮与壳体、端盖之间的配合间隙经过严格控制，既保证齿轮转动时无卡滞，又能将内部泄漏量控制在允许范围内，避免容积效率过度衰减。输入轴采用悬臂支撑结构，搭配的密封组件可有效防止液压油沿轴向外泄漏，同时阻挡外界粉尘、水汽进入泵腔内部，适配车间、户外等多场景的安装使用需求。壳体上的四个紧固螺栓采用对称布局，可均匀压紧三片壳体的结合面，保证高压工况下结合面无渗油问题，螺栓的预紧力参数经过匹配，不会因预紧力过大导致壳体变形、齿轮转动卡滞，也不会因预紧力不足出现结合面密封失效。

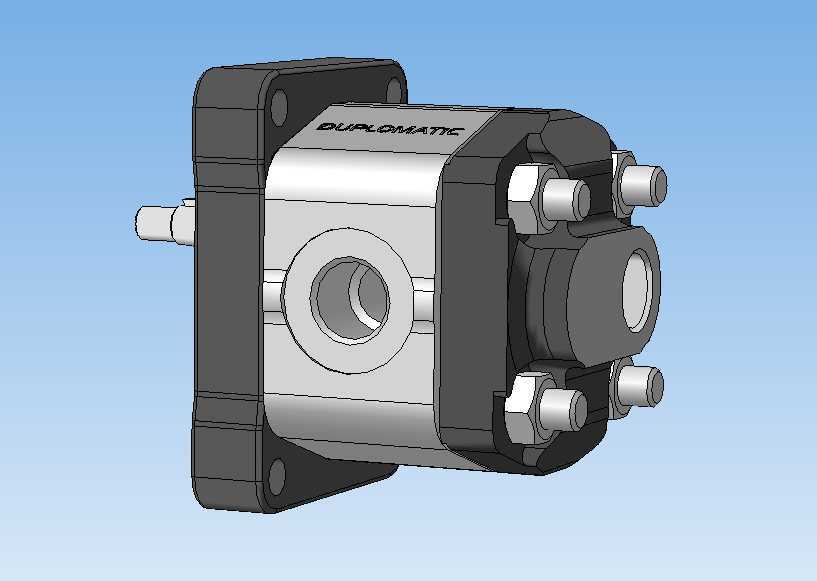

　　安装边界方面，前端的方形法兰是核心安装定位基准，法兰上的两个安装孔采用对角布局，可直接与液压站的安装支架、设备的动力输出端面板配合定位，安装时需保证输入轴与驱动电机、发动机输出轴的同轴度控制在允许范围内，避免轴承受额外径向力导致寿命缩短。泵体侧面的通油口为进油口，采用内螺纹接口设计，可直接对接标准液压管路，后端盖的通油口为高压出油口，接口尺寸与进油口匹配，管路安装时需注意密封件的选型，避免高压工况下出现渗漏。整体外形结构紧凑，轴向尺寸与径向尺寸的比例经过优化，可在狭小的安装空间内完成布置，不需要额外预留过大的操作空间，适合集成在紧凑型液压动力单元中。

　　功能特性上，这款齿轮泵依靠一对齿轮的啮合转动完成吸油与压油过程：齿轮脱开啮合的一侧容积增大形成负压，将油箱内的液压油吸入泵腔，随着齿轮的转动，齿槽内的液压油被带到齿轮啮合的一侧，轮齿进入啮合时容积减小，将液压油压入高压油路输出。这种结构的泵本身自带一定的自吸能力，启动前不需要额外灌泵即可完成吸油，对油液的清洁度要求相比柱塞泵更低，日常维护成本更低，运转时的输出流量脉动控制在合理范围内，搭配常规的蓄能器即可消除脉动对系统的影响，适合对流量稳定性要求不是极高的常规液压回路。齿轮的齿形经过修形处理，可降低啮合时的噪音与冲击，在额定转速下运转时的噪音水平符合工业设备的噪音控制要求，不会对作业环境造成过度的噪音污染。

　　在实际选型适配时，需要结合系统所需的工作压力、流量需求匹配对应的驱动转速，输入轴的转速不能超过泵的额定转速上限，否则会导致吸油不足、气蚀等问题，缩短泵的使用寿命。安装时管路的通径需要与泵的油口通径匹配，避免通径过小导致吸油阻力过大、压油损失过高的问题，进油管路需要配置对应精度的吸油过滤器，避免大颗粒杂质进入泵腔造成齿轮齿面、壳体内壁的磨损，长期使用后如果出现输出压力不足、外泄漏等问题，可拆解更换密封件、检查齿轮与壳体的磨损情况，维修便捷性较好。
