阿法拉伐卧式泵加齿轮箱结构设计

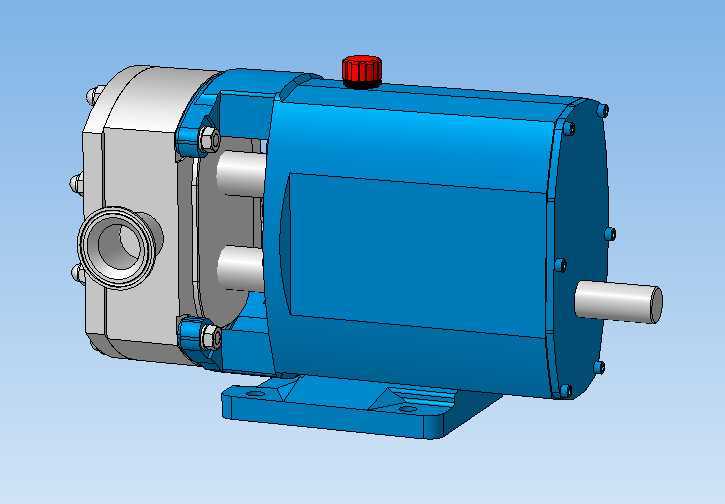

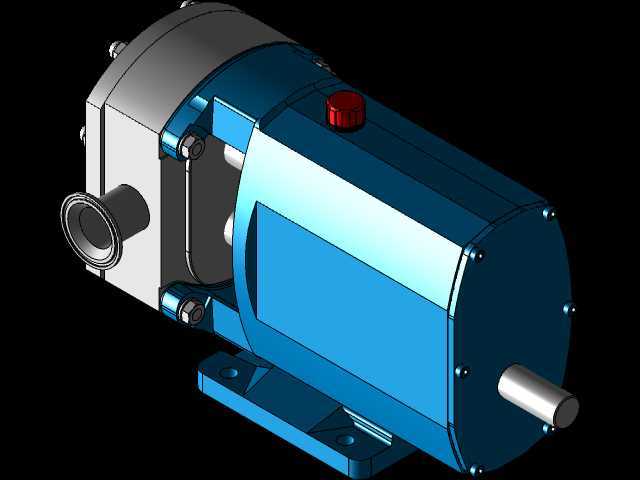

　　在食品饮料、精细化工、医药制剂这类对流体输送洁净度、流量稳定性要求严苛的生产场景里，集成齿轮箱的卧式泵一直是管线输送环节的核心配套设备，这款阿法拉伐结构的卧式泵加齿轮箱，从安装适配到传动逻辑都贴合连续化生产的实际工况需求。从结构布局来看，泵头与齿轮箱采用同轴卧式集成设计，泵头侧采用进出水口同端面的布局，接口为标准内螺纹法兰结构，可直接对接同通径的工艺管线，无需额外加装转角接头，能减少管线拐点带来的流阻损失；齿轮箱壳体采用一体化铸造成型的蓝色涂装结构，底部带整体式安装底座，底座上预留四个对称分布的长圆形安装孔，可适配不同孔距的安装机架，安装时无需额外加工过渡连接板，直接通过螺栓固定在设备机架或者混凝土基础上即可，安装基准面与泵轴轴线的平行度公差控制在0.1mm以内，能避免长期运行出现轴系偏磨的问题。

　　齿轮箱内部采用斜齿轮传动结构，传动比匹配常规四级异步电机的输出转速，可将电机输入转速调整到泵叶轮所需的工作转速，齿轮啮合侧隙控制在0.08-0.12mm之间，既保证传动效率，又能降低运行时的齿轮啮合噪音，箱体顶部预留红色旋塞式注油孔，可直接加注齿轮润滑油，日常维护时无需拆解箱体即可完成换油操作，箱体侧面预留油位观察孔，可实时监控箱内润滑油液位，避免缺油导致的齿轮磨损。泵头部分采用卫生级不锈钢材质的过流腔，叶轮为离心式结构，与齿轮箱输出轴采用键连接加锁紧螺母的固定方式，拆卸维护时只需松开泵头端盖的紧固螺栓，即可快速取出叶轮进行清洗或者更换，适合需要定期清理过流部件的食品、医药生产场景；泵头与齿轮箱之间采用双端面机械密封结构，密封件采用耐腐耐磨的氟橡胶材质，可输送粘度在1-1000cP范围内的流体，不会出现输送过程中介质泄漏的问题。

　　从安装边界尺寸来看，整机轴向总长度控制在适配常规管线安装间距的范围内，泵轴中心到底座安装面的高度为标准通用尺寸，可直接替换同参数的老旧卧式泵，无需调整现有管线的高度位置；径向最大尺寸为齿轮箱壳体的外径，周边预留至少50mm的散热空间即可满足长期运行的散热需求，进出水口的中心高度与泵轴中心保持固定高差，管线对接时无需额外调整管线角度。在实际选型应用中，这款集成齿轮箱的卧式泵可直接配套在物料输送管线上，用于输送洁净水、药液、乳制品、低粘度化工原料等介质，运行时齿轮箱的传动效率可达96%以上，相比泵头与电机直连的结构，能通过齿轮箱的变速匹配更合适的叶轮转速，避免电机长期在低频工况下运行导致的发热问题；同时卧式安装的结构重心更低，运行时的振动值控制在2.5mm/s以内，无需额外加装减震底座即可稳定运行，适合安装在楼层车间的生产管线上，不会因振动过大影响周边精密计量设备的正常工作。

　　设计过程中，齿轮箱壳体的加强筋布局经过受力优化，在轴承安装位、底座连接位都设置了放射状加强筋，可承受齿轮传动带来的径向力与轴向力，长期运行不会出现壳体变形的问题；泵头端盖的螺栓采用对称均布的布局，紧固时可保证端盖密封面的压力均匀，避免出现局部密封不严导致的泄漏问题；输出轴端的轴伸采用标准圆柱轴加键槽的结构，可根据实际需求加装联轴器对接外部动力，也可直接配套标准电机法兰安装，适配不同的动力配套场景。在日常运维层面，齿轮箱的轴承采用免维护深沟球轴承，正常润滑条件下使用寿命可达20000小时以上，机械密封的磨损量可通过泵头下方的泄漏观察孔实时查看，当出现微量泄漏时可及时更换密封件，避免介质泄漏污染生产环境或者损坏齿轮箱内部构件。
