输送机用可调式传感器安装固定支架

　　在自动化输送线的现场调试与长期运维环节，传感器的安装定位精度直接决定了工件检测、位置触发、节拍匹配的可靠性，不少现场因为支架刚性不足、调节维度受限，导致传感器检测位偏移，频繁出现误触发、漏检问题，拖慢整线运行效率。这款安装支架正是针对输送线场景的传感器安装痛点设计，适配直径30mm的圆管安装基准，可兼容多数光电式、电容式接近传感器的安装需求，在皮带输送机、辊筒输送机、链板输送机的工件到位检测、物料计数、堵料预警、位置校准工位都能适用。

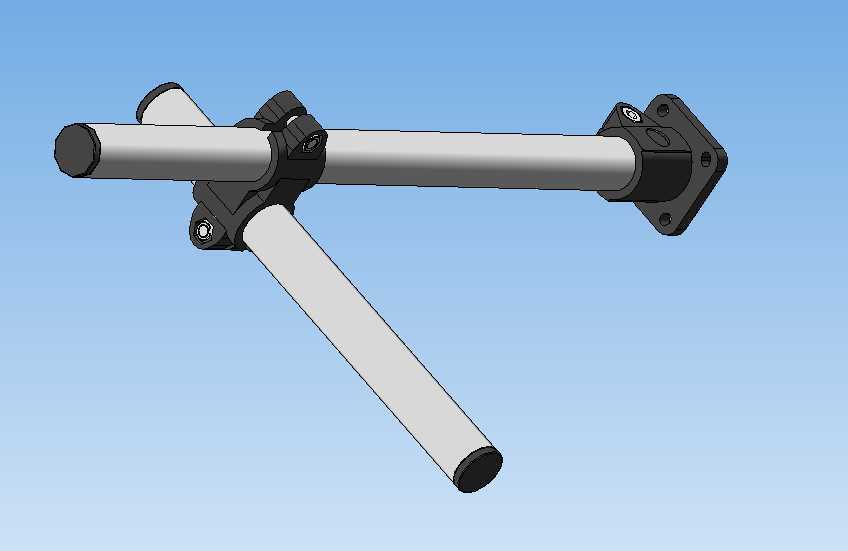

　　从结构设计来看，支架采用分体式夹座搭配圆管杆件的组合形式，夹座部分做了对开式抱紧结构，通过紧固件锁紧时可产生足够的抱紧力，避免设备运行过程中因输送线振动导致支架移位，同时夹座与安装法兰做了一体化衔接，法兰端预留的安装孔位可直接固定在输送机的侧梁、型材机架或者设备立板上，不需要额外加工过渡连接件，降低现场安装的加工成本。两根正交布置的圆管杆件通过十字夹座连接，十字夹座同样采用抱紧式结构，松开紧固件时，两根圆管均可沿自身轴向滑动调整伸出长度，同时可绕自身轴线旋转调整角度，能实现传感器在水平、垂直方向的多维度位置调节，覆盖不同宽度的输送线、不同检测高度的安装需求，不需要针对不同工位单独定制支架，大幅减少备件种类。

　　安装边界方面，法兰安装端的孔位间距适配主流工业铝型材及输送机侧板的安装孔距，不需要现场重新打孔攻丝，单根圆管的有效调节行程可覆盖常规输送线0-300mm的检测位调整范围，十字夹座的锁紧力经过校核，在常规工业振动环境下不会出现松脱移位，杆件端部做了封盖处理，避免圆管内部进入粉尘、切削液等杂物，影响后续调整的顺畅度。实际使用时，传感器可固定在伸出端的圆管端部，根据检测需求调整伸出长度与俯仰角度，调整到位后锁紧所有夹座紧固件即可完成固定，相比传统的角铁焊接支架，这种结构不需要现场焊接、打磨、喷漆作业，安装调整效率提升60%以上，后期维护时如果需要更换传感器或者调整检测位置，只需要松开对应紧固件即可重新定位，不会破坏原有安装面。

　　设计过程中重点考量了输送现场的复杂工况，夹座与法兰部分采用刚性足够的工程材质或金属材质，兼顾轻量化与结构强度，圆管杆件采用标准直径的空心圆管，在保证抗弯强度的前提下降低整体重量，避免长悬臂状态下出现杆件下挠变形，影响传感器检测精度。十字夹座的抱紧面做了防滑纹路处理，即使在紧固件锁紧力适中的情况下，也能提供足够的摩擦力抵抗振动带来的移位，不需要过度锁紧导致夹座开裂或者圆管变形。针对输送线常见的粉尘、轻微喷淋工况，支架所有连接位置都没有容易积料的死角，日常清洁维护时可直接擦拭，不会残留物料碎屑导致调节卡滞。

　　从选型适配角度，这款支架可适配外径12mm、18mm等常规圆柱型传感器的安装，只需要在端部加装对应规格的传感器夹头即可，不需要更换整个支架主体，兼容市面上绝大多数工业常用的检测传感器，在包装输送线、物流分拣输送线、机加工自动线输送工位都能通用。相比一体式焊接支架，这种模块化组合的支架结构可根据现场实际需求裁剪圆管长度，适配特殊安装空间的需求，不需要重新开模制作，大幅缩短现场改造的周期，同时备件储备只需要准备夹座、标准圆管、紧固件即可，不需要储备多种规格的焊接支架，降低备件库存压力。在长期运行过程中，如果出现夹座磨损或者杆件变形的情况，只需要更换对应损坏的零件即可，不需要整体更换支架，降低运维成本。
