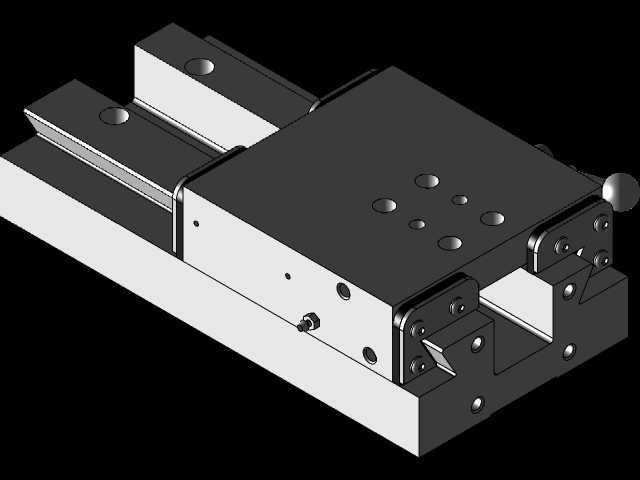

带锁紧机构燕尾滑动导向运动块

　　在各类工装夹具、检测工位滑台、小型专用机床进给单元、实验室精密调整平台的结构设计中，燕尾型滑动运动块是应用极为广泛的导向承载部件，这类结构依靠燕尾型的凸凹配合面实现直线方向的精准导向，相比滚珠直线导轨，燕尾滑动结构具备更强的抗倾覆力矩能力，配合面接触面积大，在低速重载、存在切削振动或频繁启停冲击的工况下，导向稳定性更有保障，同时结构整体刚性更强，无需额外加装防护结构即可阻挡大部分切屑、粉尘进入配合面，日常维护仅需定期涂抹润滑脂即可，适配车间多尘、多切削液飞溅的复杂生产环境。这款燕尾运动块采用分体式锁紧设计，侧部设置的偏心锁紧手柄可在滑台调整到目标位置后快速扳动锁紧，无需借助额外扳手工具，操作效率远高于侧面顶丝锁紧结构，

　　手柄的锁紧力通过偏心轴传递到燕尾配合的压紧条上，可实现整个滑动行程内任意位置的可靠锁止，锁止后不会出现位置漂移，适合需要频繁调整工位、调整后需要固定位置承载作业的场景，比如工装的进给位置调整、检测探头的位置标定、焊接工装的滑台定位等场景。从结构设计逻辑来看，运动块的滑动基体采用整体式铸铁加工而成，燕尾配合面经过精铣和刮研处理，配合间隙可通过侧部的压紧条调节螺钉进行微调，长期使用出现磨损后，只需调整螺钉的压紧量即可消除配合间隙，无需更换整体部件，大幅降低设备的后期维护成本。运动块的上安装面设置了多组标准安装螺纹孔，可直接搭载工装板、气缸、检测头等功能部件，安装孔的位置按照通用工装的孔距标准排布，无需额外加工转接板即可实现快速装配。

　　滑动底座的燕尾导轨部分与运动块的燕尾槽完全适配，底座上同样设置了安装沉孔，可直接固定在设备的工作台面或者型材框架上，安装边界的尺寸设计充分考虑了常规小型设备的安装空间，整体宽度适配100mm规格的标准型材安装间距，长度方向可根据实际行程需求搭配对应长度的导轨，不会出现安装干涉问题。在实际选型应用中，这类燕尾运动块的额定负载可满足大部分小型工装的承载需求，滑动阻力经过配合面的精密加工后控制在合理范围，手动推动即可实现顺畅滑动，锁紧后的抗侧向力能力可满足常规钻孔、轻铣加工的切削力承载要求，不会出现滑台移位的问题。设计过程中，锁紧机构的偏心行程经过精确计算，既保证扳动手柄时可以快速实现压紧与松开，又不会出现过锁紧导致配合面压伤的问题，

　　手柄的操作位置设置在运动块的侧方，操作时不会与上安装面的搭载部件产生干涉，符合人机操作的安全距离要求。配合面的润滑槽采用交叉网格型设计，润滑脂注入后可均匀分布在整个配合接触面上，避免长期滑动出现干磨拉伤的问题，延长部件的整体使用寿命。这类结构相比线轨滑台的另一个优势是可实现超短行程的微调，不会出现滚珠导轨的滚动体卡顿问题，在毫米级的精密位置调整场景下，手动微调的手感更顺滑，位置控制精度更易把控，很多光学检测平台、精密点胶工位的微调结构都会优先选用这类燕尾滑动结构。
