紧凑型大推力短行程气动执行气缸结构

　　在自动化产线的工装夹具、模具压紧、精密定位工位中，短行程气缸一直是占用安装空间最小、输出推力最直接的气动执行元件，这类气缸不需要长距离的往复行程，核心需求是在极小的安装厚度下，提供足够的压紧力与可靠的到位保持力，常见于电子产品组装线的工件压合、注塑模具的抽芯辅助压紧、焊接工装的工件快速夹紧、检测设备的探头进给等场景，很多工位的安装空间被周边的导轨、传感器、工装板挤压，留给执行元件的安装厚度往往不足十英寸，常规的标准气缸因为端盖厚度、活塞杆导向长度的限制，根本无法塞进这类狭窄安装位，这也是短行程紧凑型气缸存在的核心工程价值。

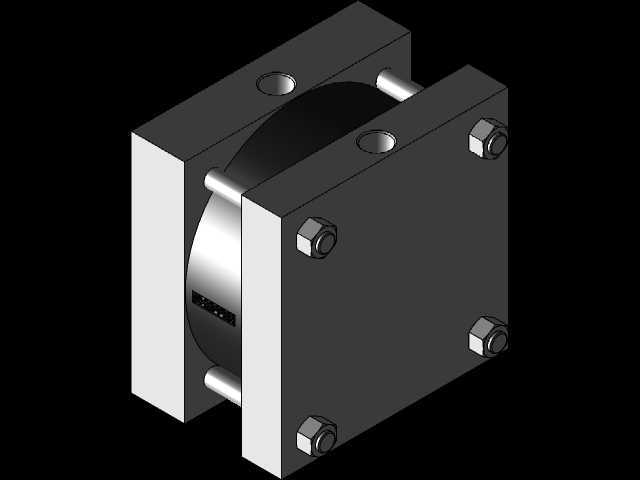

　　这款短行程气缸采用双端板拉杆式结构，两块方形安装端板通过四根平行拉杆完成锁紧固定，中间的缸筒被夹在两端板之间，相比一体成型的缸体结构，拉杆式设计的加工难度更低，端板可以直接采用标准钢板铣削成型，不需要复杂的铸造工艺，后期维护时只需要松开拉杆螺母就可以更换内部的活塞密封圈，不需要整体报废缸体。方形端板的四个角预留了通孔安装位，既可以从端板正面穿螺栓完成正面安装，也可以利用端板侧面的螺纹孔完成侧装，适配不同工装的安装方向需求，不需要额外制作安装转接板，能进一步压缩整体占用的安装空间。

　　从结构设计逻辑来看，这款气缸的行程设定为0.5英寸，属于典型的短行程压紧类气缸，缸径为8英寸，在0.5~0.7MPa的常规工厂气源压力下，理论输出推力可以达到十余吨，完全能满足厚板冲压工装的压紧、重型工件的定位夹紧需求，因为行程极短，活塞杆的导向长度不需要做的很长，活塞直接集成在活塞杆尾部，和缸筒内壁的配合面做了两道密封圈槽，一道是承压用的Y型密封圈，负责隔绝无杆腔和有杆腔的压缩空气，另一道是导向耐磨环，采用聚四氟乙烯添加青铜的材质，既可以降低活塞和缸筒内壁的摩擦系数，又能承受活塞运动时的径向偏载，避免活塞杆因为侧向力出现卡滞。

　　活塞杆伸出端采用了法兰式的缓冲与导向结构，前端盖位置集成了铜合金导向套，导向套和活塞杆之间采用间隙配合，配合间隙控制在0.02~0.04mm之间，既保证活塞杆运动时不会出现卡滞，又能避免因为间隙过大导致的活塞杆晃动，前端盖外侧还设置了防尘圈，能阻挡车间环境里的切削液、金属碎屑、灰尘进入缸体内部，延长密封圈的使用寿命。活塞杆的伸出端做了标准的外螺纹设计，可以根据实际工位需求，加装压头、连接块、检测撞块等不同附件，不需要二次加工活塞杆。

　　在气路接口设计上，这款气缸的两个气口分别设置在两侧的方形端板上，无杆腔的气口开在后端板的中心偏上位置，有杆腔的气口开在前端板的侧面，两个气口都采用标准的NPT内螺纹，可以直接和工厂常用的快插气管接头匹配，不需要额外的转接头。因为行程很短，这款气缸不需要加装额外的液压缓冲器，活塞运动到行程终点时，依靠活塞端面和端盖之间的橡胶缓冲垫就可以吸收冲击，不会因为刚性碰撞产生过大的噪音，也不会因为长期冲击导致端盖变形。

　　从安装边界尺寸来看，这款气缸的整体外形为方块状，总厚度因为行程短的优势，比同缸径的标准气缸薄60%以上，安装时只需要在工装板上开出对应活塞杆穿过的通孔，再匹配四个端角的安装螺栓孔位置就可以完成固定，不需要预留额外的活塞杆伸缩避让空间，因为活塞杆伸出长度只有0.5英寸，运动时不会和周边的管线、传感器产生干涉，非常适合在排布非常紧凑的多工位转盘设备、密集型压紧工装里使用。在实际选型应用时，这类短行程气缸不需要搭配磁性开关也能满足大部分工位的需求，因为行程极短，只要气源压力稳定，活塞必然能运动到终点，当然如果需要到位检测，也可以直接在端板外侧加装接近开关，通过感应活塞杆的端面位置来输出到位信号，不需要在缸筒外壁开槽安装磁环开关，进一步降低了加工成本和安装复杂度。

　　在建模逻辑上，这款气缸的所有零件都采用参数化建模，端板的安装孔位置、拉杆的直径、缸筒的壁厚、活塞杆的直径都可以根据实际的推力需求、安装空间需求做参数调整，比如需要更大推力时可以直接放大缸径参数，需要更小的安装空间时可以调整端板的厚度，所有配合面的公差都按照气动元件的行业标准做了预留，建模时直接还原了密封圈槽、导向套、防尘圈的安装位置，导出的模型可以直接用于工装设计时的干涉检查、安装位排布，不需要二次修正结构尺寸。
