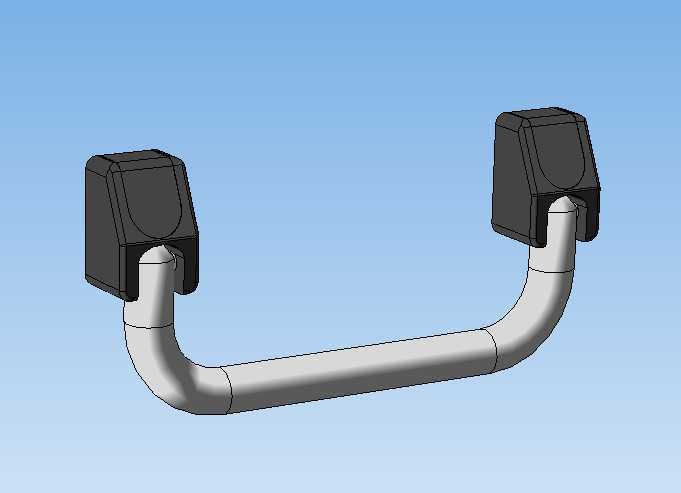

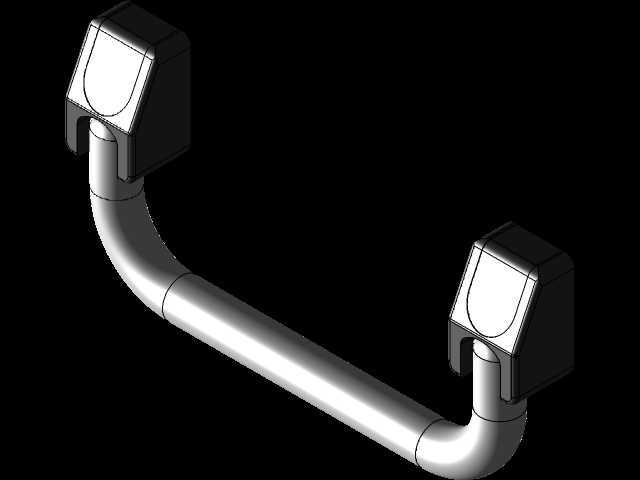

带塑料安装支架的钢制可折叠握持把手

　　这类带塑料支架的钢制折叠把手，常被应用在需要频繁开合、且有空间避让需求的工业设备舱门、检修盖板、便携设备箱体上，比如车间里的移动式电气柜、小型加工设备的侧开防护门、户外作业的便携工具箱，还有部分需要临时握持移位的轻型工装架，都能看到这类结构的身影。日常使用中，它不需要像固定把手那样一直突出在设备外表面，闲置状态下可以绕转轴折叠贴靠在安装面，避免人员通行时被突出的把手磕碰，也能减少设备转运过程中把手被外力撞击变形的概率。

　　从功能设计上看，中间的握持段采用冷弯钢制管材加工，管壁厚度根据承重需求通常选1.2mm到2mm之间的规格，表面做喷塑或者镀锌处理，兼顾握持的摩擦力与防锈能力，成年人单手握持时的受力宽度刚好贴合手掌虎口的开合范围，握持时不会因为管径过细硌手，也不会因为过粗导致握持发力困难。两端的塑料支架采用玻纤增强尼龙注塑成型，相比全金属支架，塑料件和钢制握把接触的位置自带一定的缓冲余量，折叠转动时不会产生金属摩擦的异响，同时塑料支架的安装孔位可以做的更规整，和设备安装面贴合时不需要额外加调整垫片就能保证安装平整度。

　　设计这类把手的时候，首先要确定的是折叠后的转动避让边界，握把绕支架转轴转动的角度通常设置在0到90度之间，展开到工作位置时，支架内部的限位凸台会卡住握把的连接端，保证握持受力时不会出现向下翻转的情况，这个限位结构的受力面要做1.5mm以上的壁厚加强，避免长期反复受力后出现开裂。握把两端和支架连接的转轴位置，采用间隙配合的装配公差，单边间隙控制在0.1mm到0.2mm之间，既保证转动时没有卡滞，也不会因为间隙过大出现握持时的晃动感。

　　安装边界上，两个塑料支架的中心距要根据设备安装面的可用空间调整，常规规格的中心距在120mm到200mm之间，支架上的安装孔采用沉头孔设计，适配M4或者M5的沉头螺丝，安装后螺丝头不会突出支架表面，避免折叠时刮蹭握把表面。握把展开后，握持段距离安装面的净空高度要保证在35mm以上，给手掌留出足够的伸入空间，不会出现握持时手指被夹在握把和安装面之间的问题。折叠状态下，整个把手突出安装面的高度不超过25mm，相比同规格固定把手能减少60%以上的突出空间，在空间紧凑的设备布局里优势非常明显。

　　实际选型应用时，还要考虑使用场景的环境温度，普通增强尼龙支架的适用温度在-20℃到80℃之间，如果是在低温户外场景使用，需要换用耐低温的尼龙材质，避免支架受冲击碎裂。钢制握把的表面处理如果是用在有腐蚀性介质的车间，要选环氧喷塑的处理层，厚度不小于60μm，才能保证长期使用不生锈。另外，折叠转轴的位置可以根据需求添加阻尼脂，让把手在折叠过程中能停在任意角度，不会因为自重突然下落砸到安装面产生噪音或者碰伤表面漆层。
