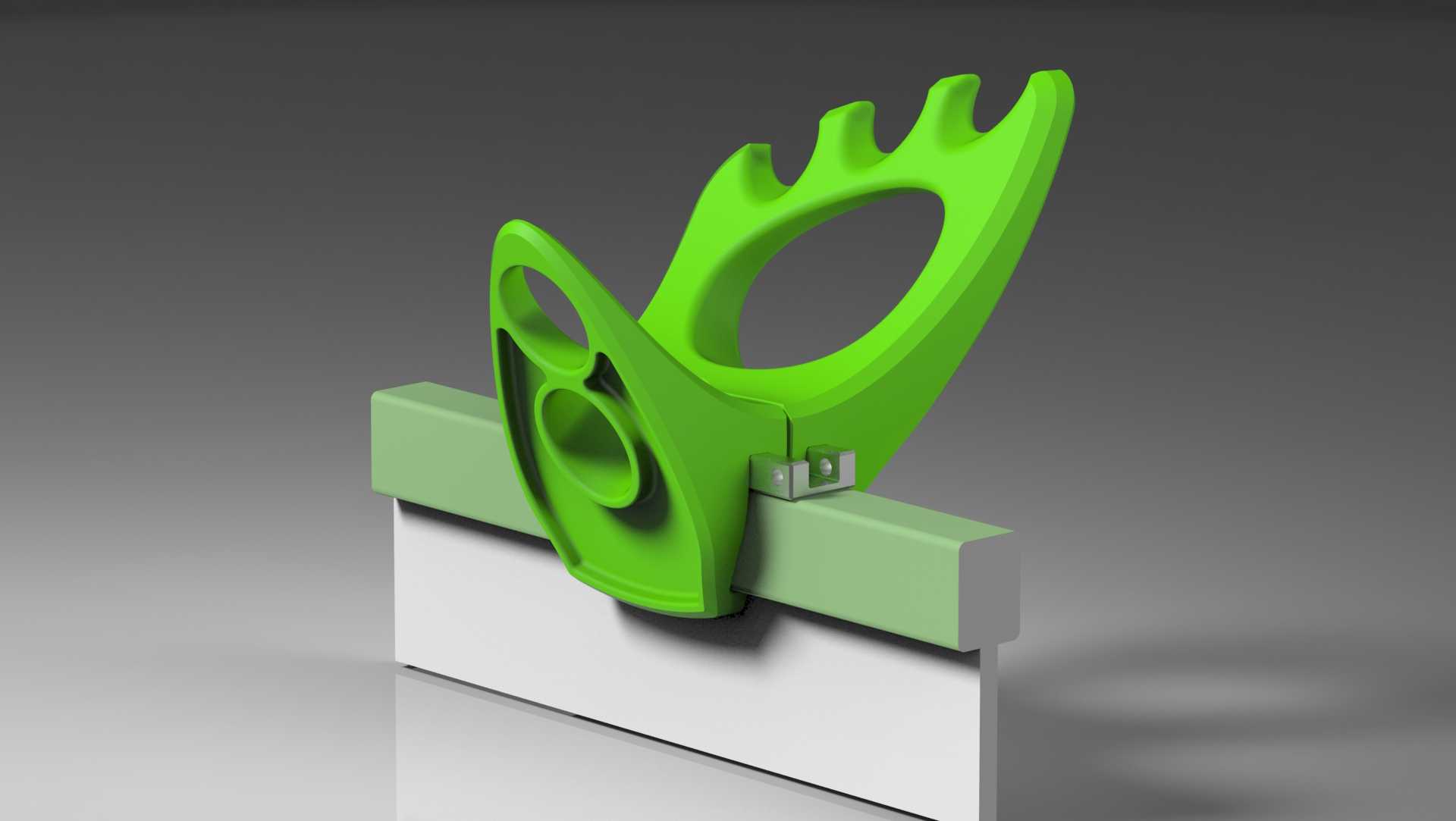

塑料材质驼鹿造型杆架支撑结构

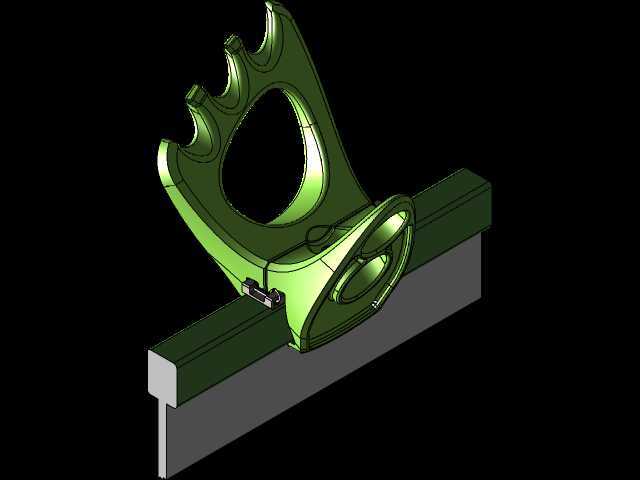

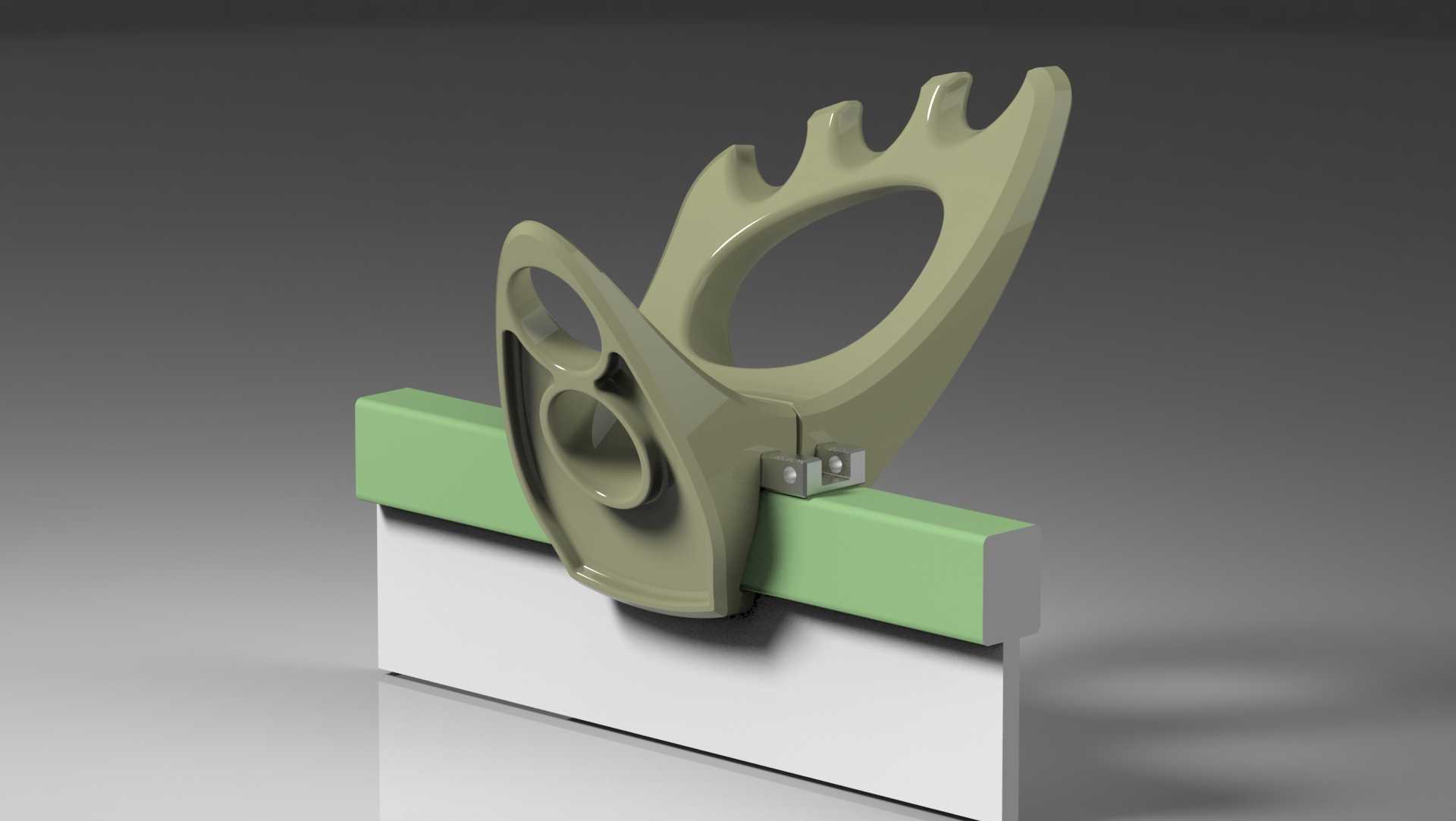

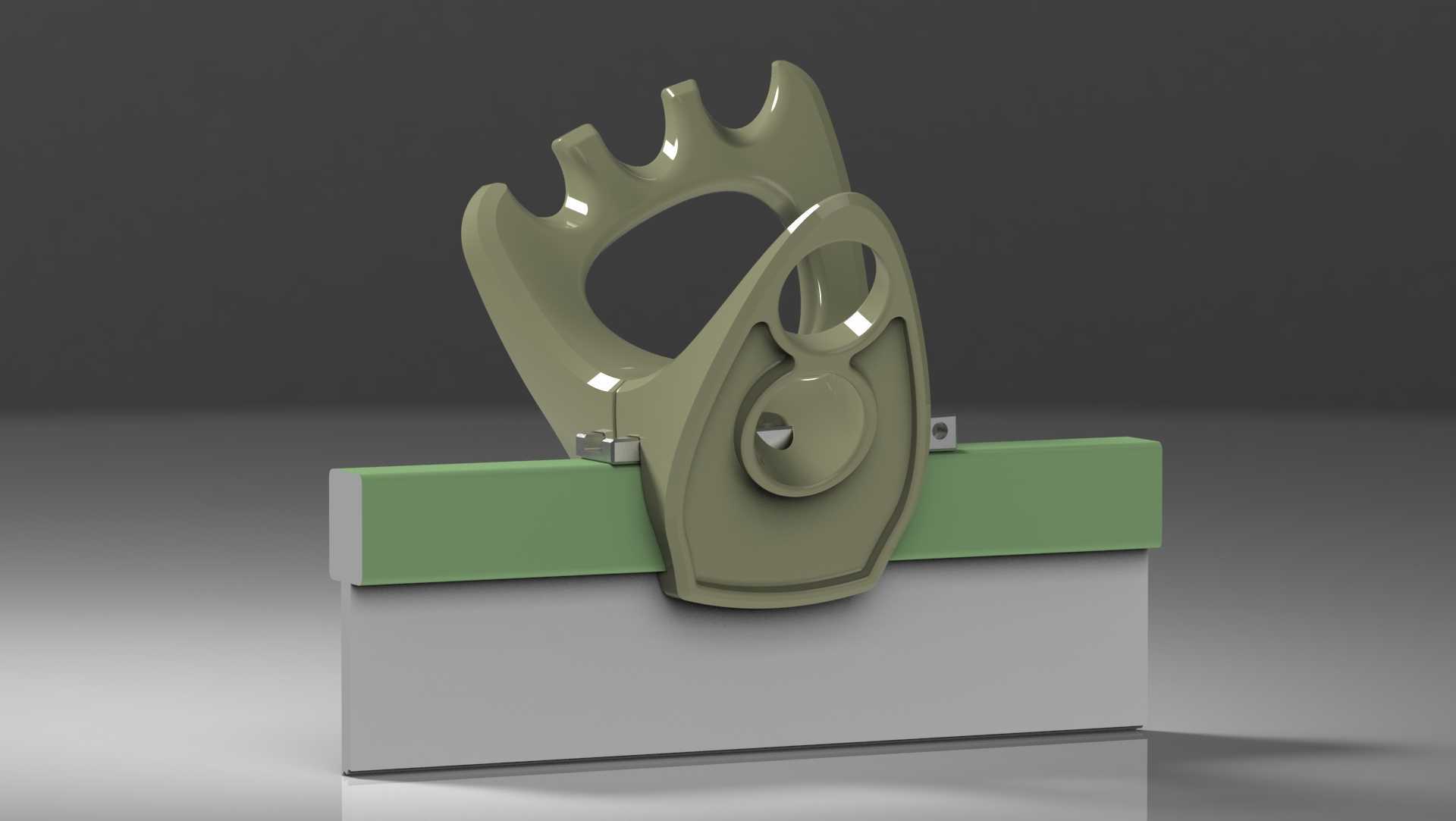

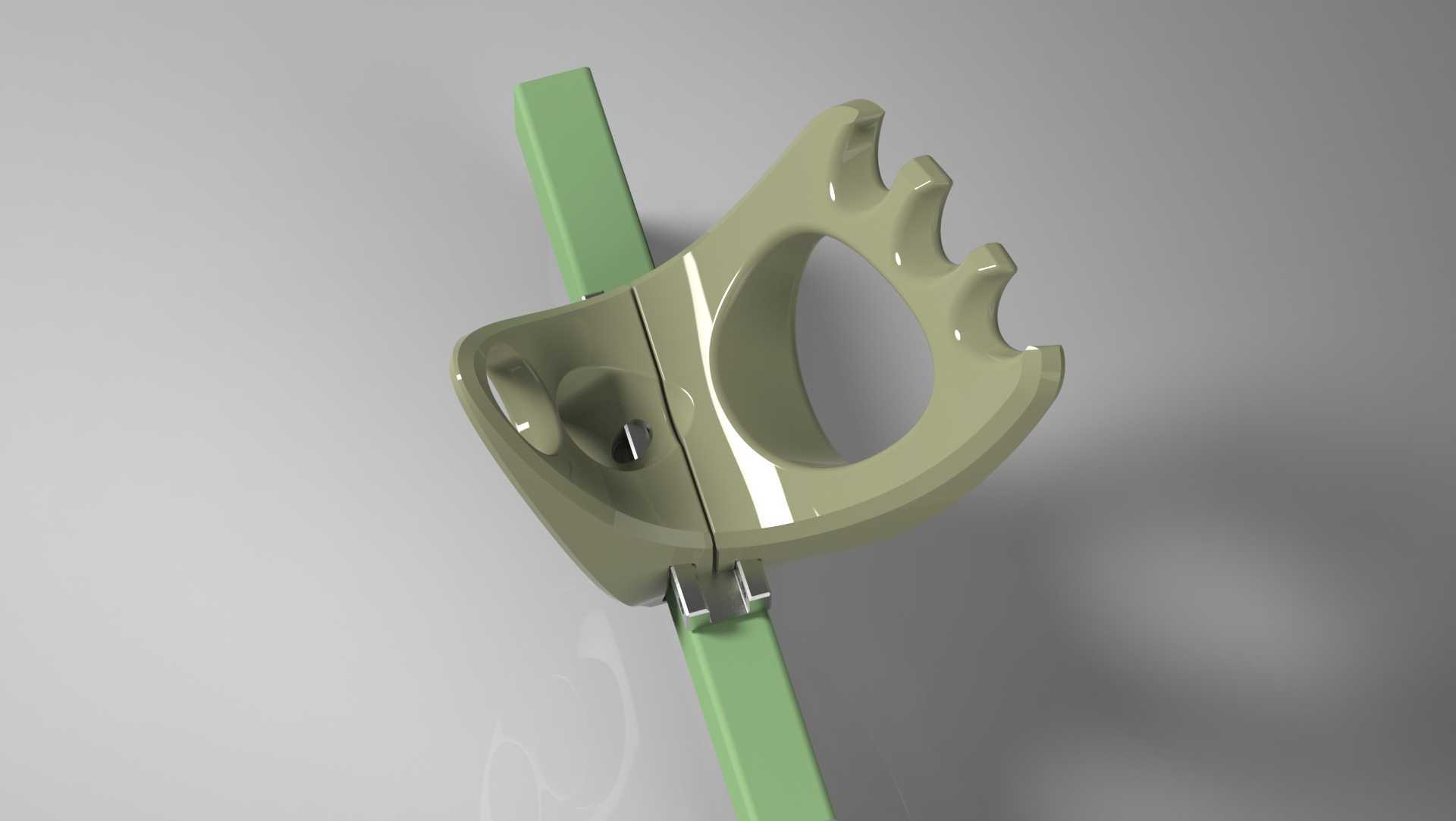

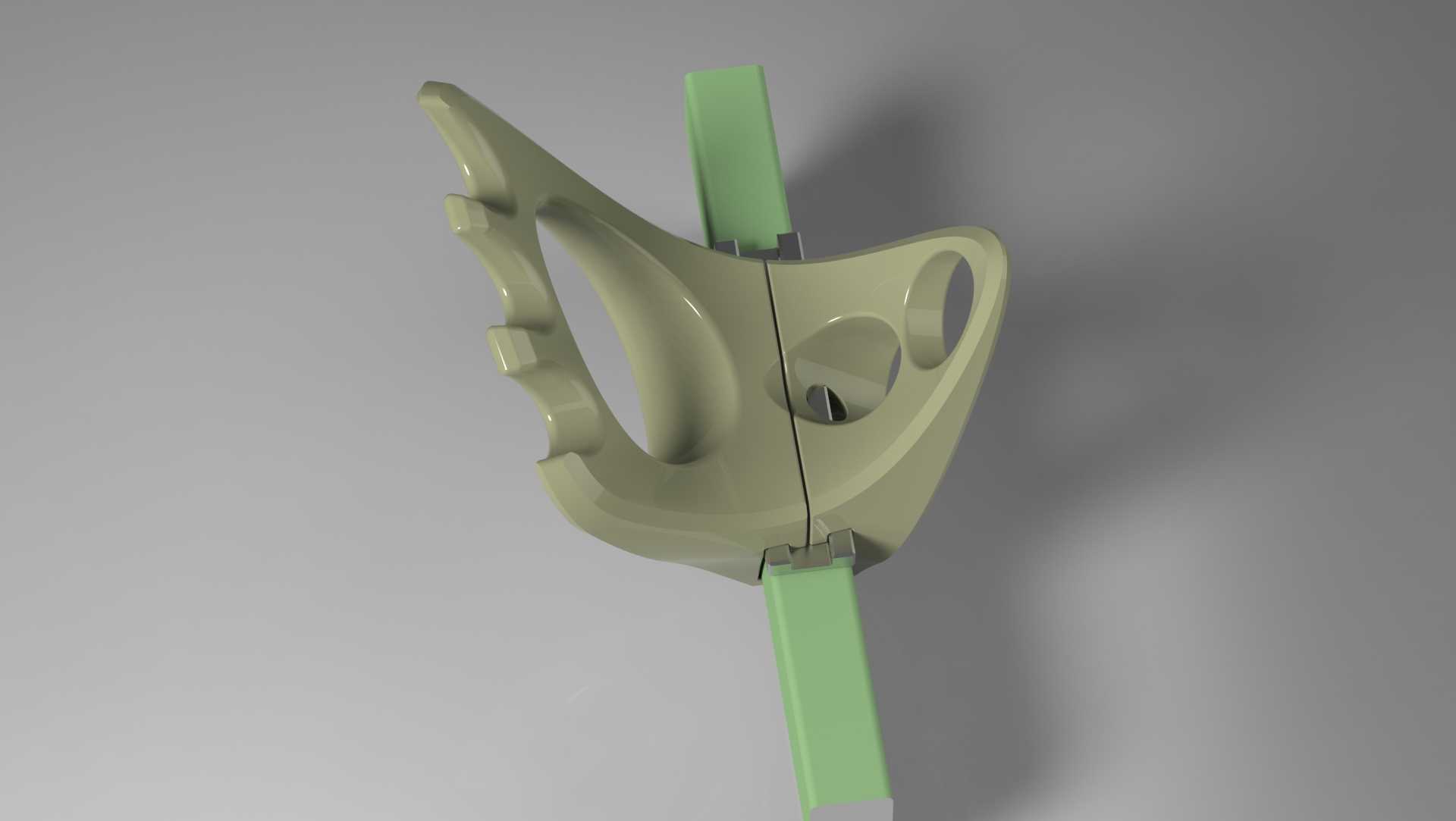

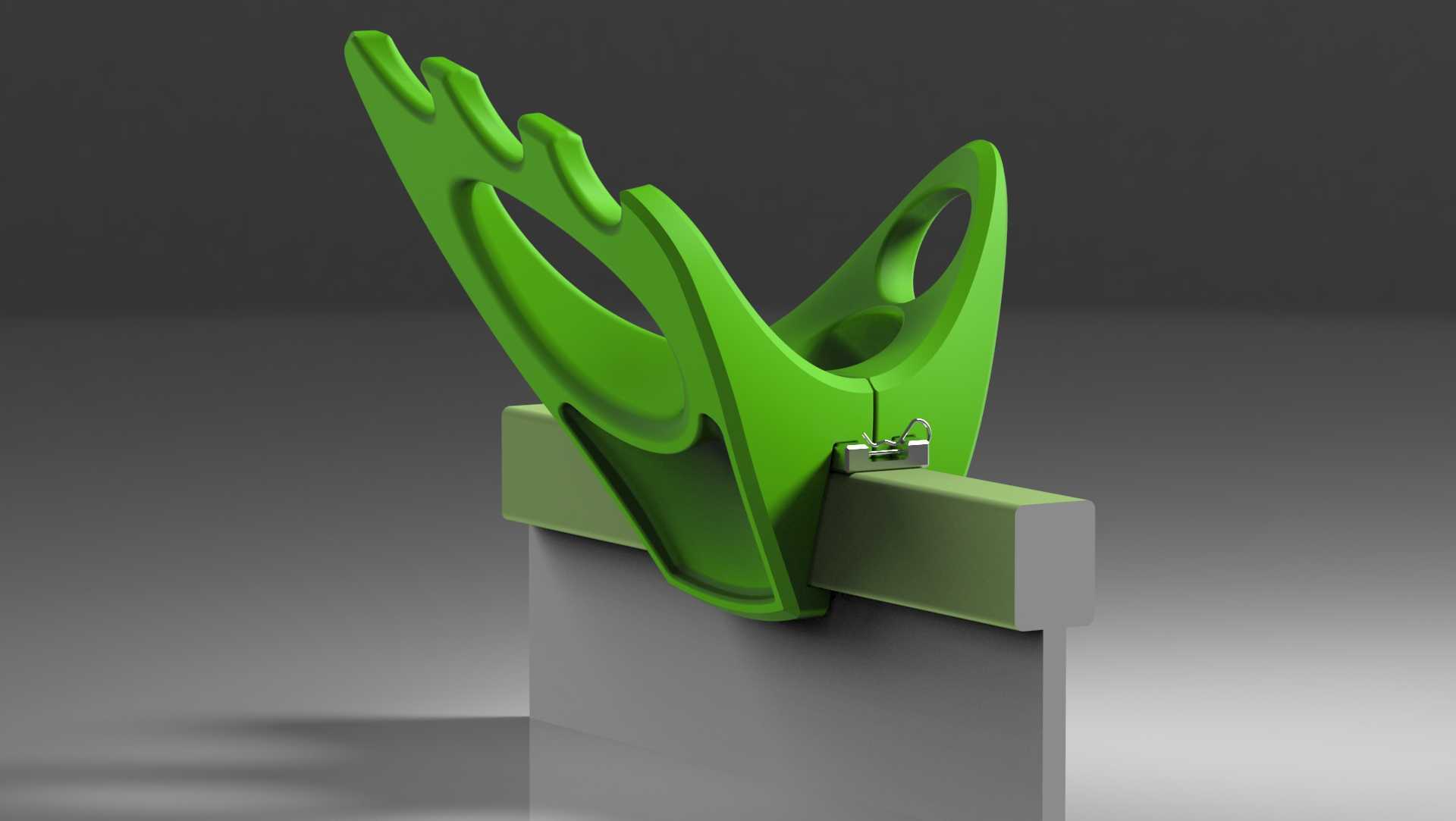

　　在户外休闲装备、小型杆件固定场景中，这类仿驼鹿轮廓的塑料杆架，主要承担杆件的侧向支撑与位置限位作用，常见于独木舟配套杆具固定、户外露营杆类配件挂载、小型展示架杆件定位等场景，替代传统金属支架实现轻量化与造型适配的双重需求。从实际使用场景出发，该杆架的安装边界依托平直的安装基面设计，架体底部预留的卡接槽可适配宽度在30-40mm区间的矩形安装梁，安装时无需额外打孔，通过侧面的快锁卡扣即可完成与安装梁的快速固定，卡扣的压紧面设置有细微的防滑齿纹，锁紧后可承受沿杆件径向最大150N的侧向载荷，不会出现沿安装梁滑移的问题。设计思路上，整体轮廓提取驼鹿角的分叉形态作为杆件承托位，三个分叉槽的弧度分别适配12mm、16mm、

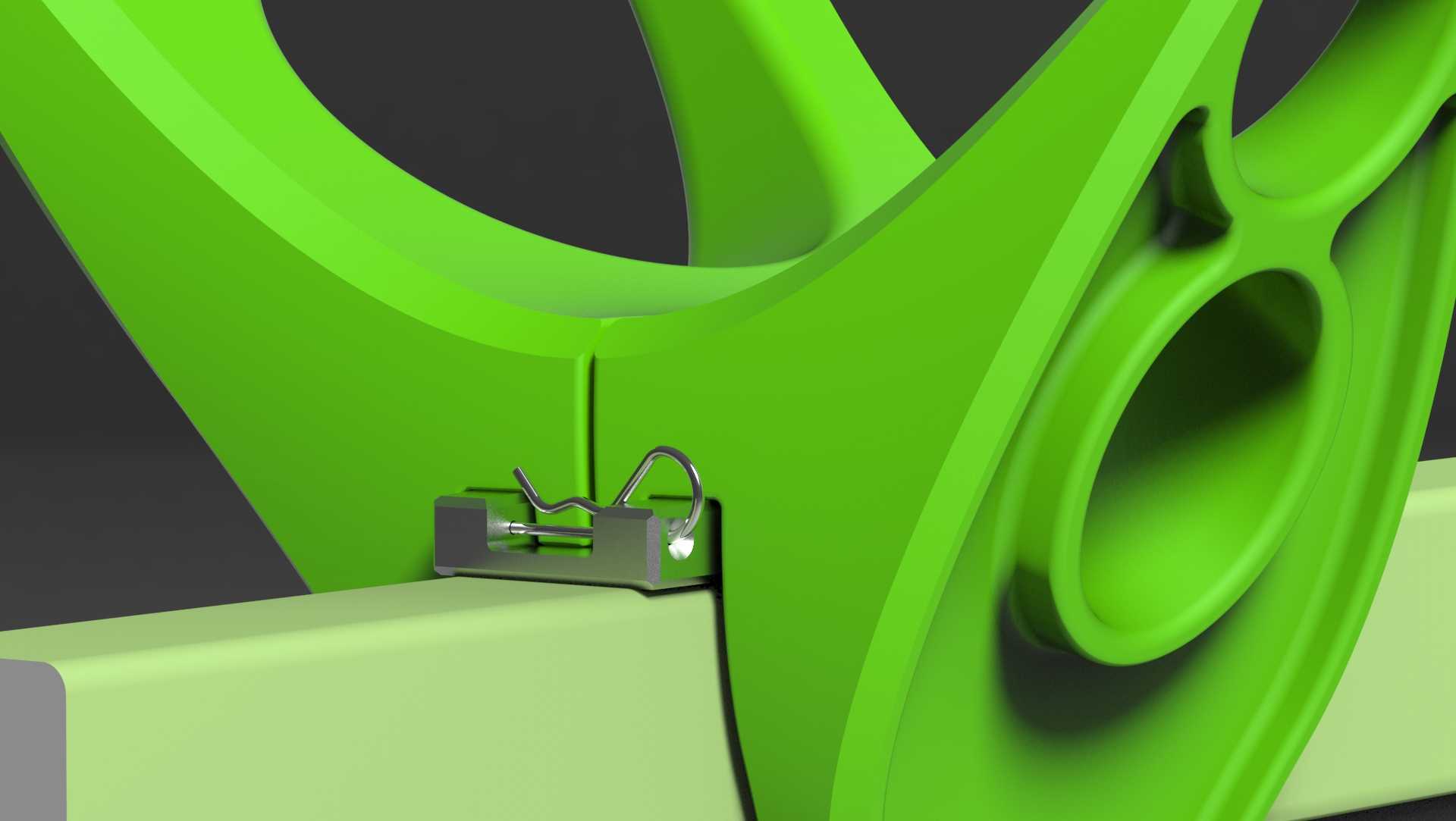

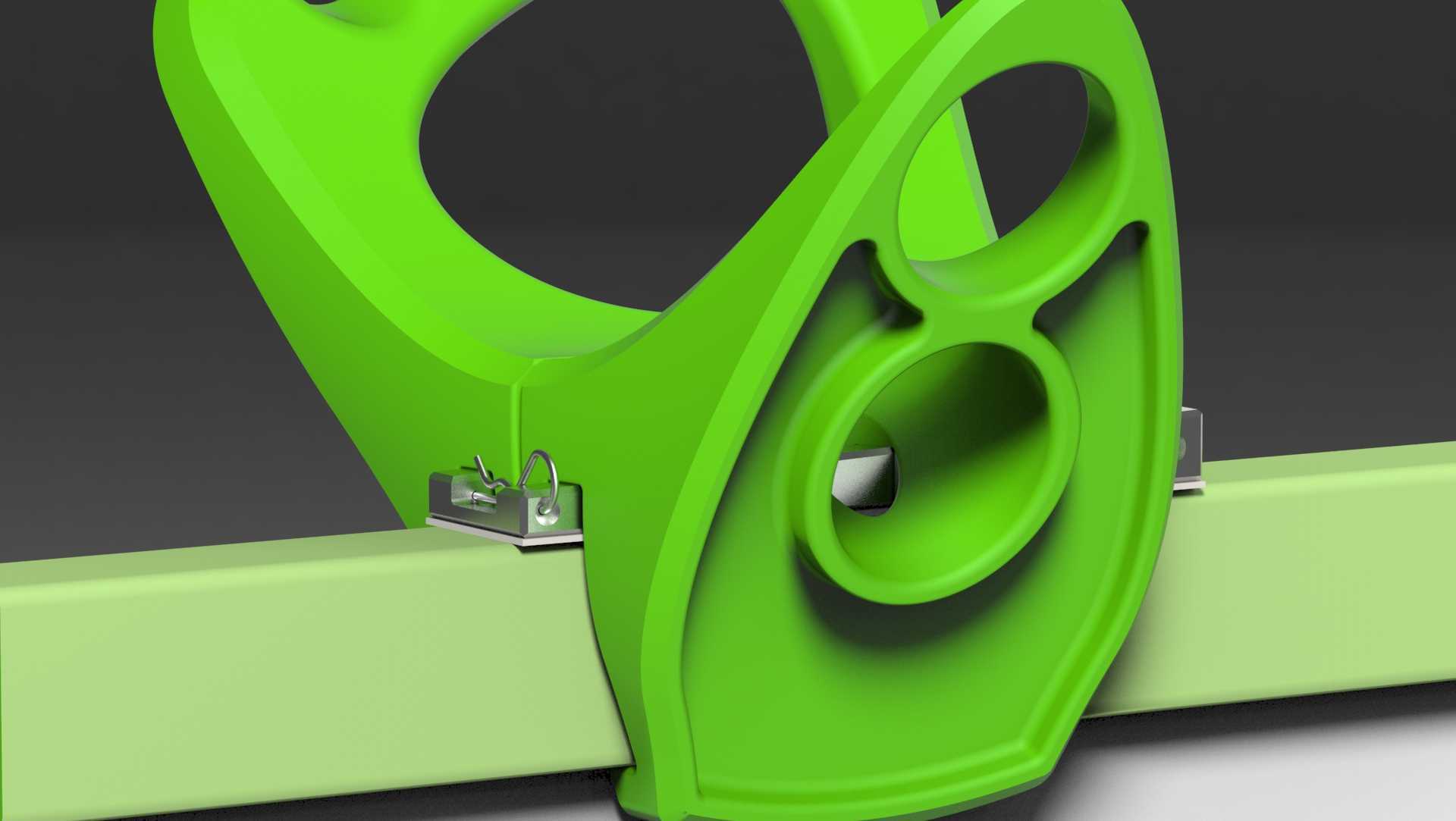

　　20mm三种常用直径的圆杆，槽口内侧做了1.5mm的圆角过渡，避免杆件取放时出现刮蹭磨损；架体中部的大尺寸镂空结构并非单纯的造型设计，一方面是为了减少塑料注塑过程中的缩痕风险，均衡壁厚让整体成型后的内应力分布更均匀，另一方面也能降低整体自重，相比同尺寸实心塑料支架重量降低42%，同时镂空区域可作为穿绳孔位，方便额外绑带固定多根杆件。架体与安装梁接触的承压面做了加厚处理，壁厚达到4mm，相比鹿角承托部位2.5mm的壁厚提升了60%，避免长期受载后出现安装位开裂的问题；侧面的快锁结构采用楔形锁紧原理，卡扣扳动到位后会产生0.8mm的过盈量，配合安装梁接触面的尼龙防滑垫，即使在颠簸的户外移动场景下，也不会出现松脱移位的情况。

　　从功能特性来看，塑料材质选用的是增韧改性PP材料，具备耐候性强、抗冲击性能好的特点，在-20℃到60℃的环境温度区间内都能保持稳定的力学性能，不会因为低温出现脆裂，也不会因为高温出现形变；承托槽的开口角度经过反复调试，设置为15度的外倾角，杆件放入后会自然向架体内侧倾斜，依靠自身重力压在槽底，不会因为轻微晃动从槽口脱出，同时取放时无需额外操作，直接向上提起即可取出杆件，操作便捷度适配户外快速取用的需求。不同于常规的标准化杆座，这款支架的造型设计兼顾了功能性与装饰性，驼鹿的轮廓形态让其在作为功能件的同时，也能适配户外休闲场景的视觉风格，不会像工业金属支架那样产生突兀感；架体的所有外露棱边都做了R2以上的圆角处理，没有尖锐边角，

　　避免使用过程中划伤手部或者刮损配套的杆件表面涂层。在安装适配性上，除了标配的矩形梁卡扣安装方式，架体背部还预留了两个M4的螺丝安装孔位，可直接通过螺丝固定在平面基材上，适配墙面、木板、金属板等多种安装基面，拓展了使用场景，既可以在舟艇上配套使用，也可以安装在露营车、工作室墙面作为工具杆、钓竿的收纳支架。结构受力层面，通过有限元模拟验证，在最远端承托槽施加额定载荷时，架体的最大形变出现在鹿角顶端位置，形变量仅为0.7mm，完全满足日常使用的刚度要求，不会出现承托后杆件下垂晃动的问题；壁厚过渡位置都做了渐变处理，没有出现壁厚突变的情况，注塑成型时不容易产生气泡、缺料等缺陷，量产良率更高。
